پرشر سوئیچ هیدرولیک رکسروت Rexroth HED 8

در سیستم‌های هیدرولیک صنعتی، مانیتورینگ و کنترل دقیق فشار برای حفظ ایمنی تجهیزات و اجرای درست فرآیندهای اتوماسیون حیاتی است. کمپانی آلمانی Bosch Rexroth با طراحی و ساخت هیدرو-پرشر سوئیچ‌های سری HED 8، یکی از دقیق‌ترین و قابل‌اعتمادترین ابزارهای سنجش فشار را به صنعت معرفی کرده است. این تجهیزات وظیفه دارند تا با رسیدن فشار سیستم به یک حد مشخص، یک سیگنال الکتریکی (سوئیچینگ) را برای برد کنترلی یا PLC ارسال کنند.

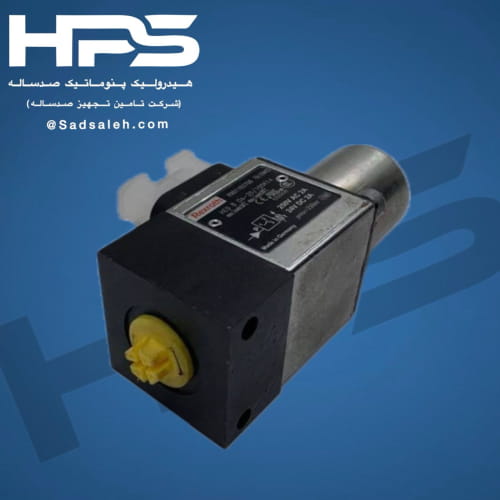

کد فنی دقیق محصول مورد نظر شما HED 8 OA_20/100K 14 است. این قطعه یک پرشر سوئیچ هیدرولیک از نوع پیستونی (Piston Type Pressure Switch) است. در این مکانیزم، فشار روغن هیدرولیک به یک پیستون داخلی سخت‌کاری شده نیرو وارد می‌کند. در طرف مقابل پیستون، یک فنر تنظیم‌پذیر قرار دارد. زمانی که نیروی ناشی از فشار روغن بر نیروی فنر غلبه کند، پیستون جابجا شده و یک میکرو سوئیچ الکتریکی را تحریک می‌کند. این ساختار مکانیکی فوق‌العاده دقیق، طول عمر بسیار بالا و تکرارپذیری بی‌نظیری را در محیط‌های صنعتی به همراه دارد.

مشخصات فنی و کالبدشکافی کد قطعه (Technical Breakdown)

برای مهندسان ابزار دقیق و تکنسین‌های هیدرولیک، حروف و اعداد درج شده در این کد فنی نشان‌دهنده ویژگی‌های عملکردی دستگاه است:

• HED 8: نشان‌دهنده سری و گرید طراحی پرشر سوئیچ‌های هیدرولیک رکسروت با مکانیزم پیستونی است.

• OA: مشخص‌کننده نوع اتصال الکتریکی و ساختار سوئیچ داخلی است. این مدل معمولاً به صورت سوئیچ با کنتاکت‌های تبدیل‌پذیر (Change-over Contact) عمل می‌کند که امکان استفاده به صورت مدار باز (NO) یا مدار بسته (NC) را به کاربر می‌دهد.

• 20: نشان‌دهنده سری ساخت، طراحی بدنه و بهینه‌سازی‌های مکانیکی قطعه (Series 20 to 29) است که ابعاد استاندارد نصب آن را تعیین می‌کند.

• 100: بیانگر حداکثر فشار کاری قابل تنظیم سوئیچ است. این قطعه توانایی تنظیم و سوئیچینگ دقیق فشار را در بازه عملیاتی تا 100 بار (100 Bar) داراست.

• K: نشان‌دهنده نوع اتصال الکتریکی دستگاه است که از طریق سوکت استاندارد صنعتی تفکیک‌پذیر (عموماً مدل مربع شکل کوچک یا Hirschmann استاندارد مگنت‌ها) برقرار می‌شود و درجه حفاظت عایقی بالایی را ارائه می‌دهد.

• 14: مشخص‌کننده نوع اتصال هیدرولیکی یا همان پورت ورود روغن به دستگاه است که در این مدل به صورت رزوه استاندارد G1/4 (یک‌چهارم اینچ با دنده گاز) طراحی شده است.

مشخصات متالوژی و جنس قطعات (Material Specification)

با توجه به اینکه این قطعه به طور مداوم تحت تأثیر ترنسیدنت‌ها و نوسانات شدید فشار هیدرولیک قرار دارد، رکسروت از بهترین متریال صنعتی در ساخت آن استفاده کرده است:

1. بدنه اصلی (Housing): بدنه این پرشر سوئیچ از آلومینیوم آنودایز شده یا آلیاژهای سخت کاری شده بسیار سبک و مقاوم ساخته شده است تا علاوه بر تحمل فشار، در برابر لرزش‌های شدید ماشین‌آلات نیز مقاوم باشد.

2. پیستون و قطعات داخلی (Piston & Internal Parts): پیستون متحرک داخلی از فولاد آلیاژی بسیار سخت با عمر سایشی بالا ساخته شده و با دقت میکرونی سنگ‌زنی شده است تا کمترین میزان نشتی یا سفت‌شدگی را داشته باشد.

3. آب‌بندها (Seals): اورینگ‌ها و پکینگ‌های داخلی از جنس NBR (لاستیک ضد روغن گرید صنعتی) هستند که الاستیسیته خود را در مجاورت روغن‌های معدنی هیدرولیک کاملاً حفظ می‌کنند.

   ویژگی‌ها و مزایای پرشر سوئیچ Rexroth HED 8 100 Bar

   • دقت و تکرارپذیری بالا: سوئیچ با کمترین میزان خطا (Hysteresis) در نقطه فشار تنظیم شده عمل می‌کند که این امر ایمنی مدار را تضمین می‌کند.

   • تنظیم آسان: تکنسین‌ها می‌توانند به راحتی از طریق پیچ تنظیم تعبیه شده روی کلاهک دستگاه، نقطه سوئیچینگ فشار را بر اساس نیاز خط تولید کالیبره کنند.

   • بدنه مستحکم و صنعتی: درجه حفاظت فیزیکی بالا به قطعه اجازه می‌دهد تا در محیط‌های آلوده کارگاهی، غبارآلود و در مجاورت پاشش روغن بدون مشکل کار کند.

   • نصب ساده: به دلیل بهره‌گیری از رزوه استاندارد یک‌چهارم اینچ، نصب این قطعه روی انواع بلوک‌ها یا خطوط لوله‌کشی هیدرولیک به سرعت انجام می‌شود.
