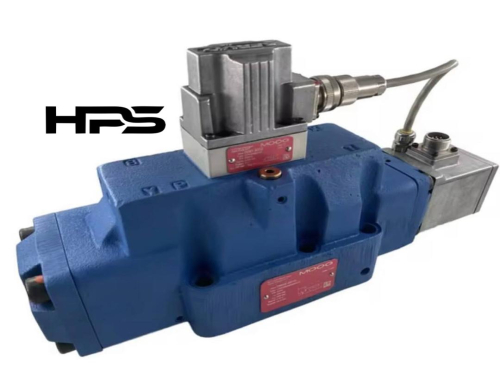

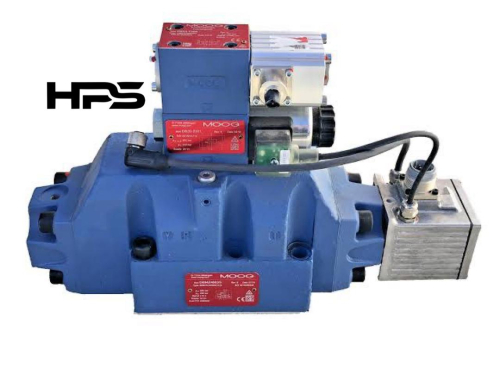

شیر برقی موگ (MOOG) مدل D663

بررسی جامع و تخصصی شیر سروو هیدرولیک موگ سری D663

در صنعت اتوماسیون مدرن و مدارهای هیدرولیک پیشرفته، داشتن ابزارهای دقیق برای کنترل جریان و فشار سیال نقش اصلی را در کارکرد بهینه تجهیزات ایفا می‌کند. شیرهای سروو پروپرشنال به عنوان دقیق‌ترین ابزار جهت تبدیل فرامین الکتریکی به خروجی‌های هیدرولیکی شناخته می‌شوند. در این میان، کمپانی بزرگ موگ (MOOG) به عنوان برترین و معتبرترین سازنده جهانی این سیستم‌ها شناخته می‌شود. مدل MOOG D663 Series Hydraulic Servo Proportional Valve یکی از شناخته‌شده‌ترین و پرکاربردترین محصولات این برند در خطوط تولید پیوسته و ماشین‌آلات حساس صنعتی است.

این قطعه با بهره‌گیری از تکنولوژی الکترونیک یکپارچه و سیستم فیدبک بسیار دقیق، امکان کنترل کامل بر دبی و موقعیت حرکت جک‌ها و موتورهای هیدرولیکی را فراهم می‌سازد. پایداری عملیاتی کم‌نظیر و پاسخ‌دهی آنی از برجسته‌ترین ویژگی‌های ساختاری این سروو ولو به شمار می‌رود.

ساختار مهندسی و عملکرد فنی شیر موگ سری D663

طراحی شیر MOOG D663 بر اساس سیستم تحریک هیدرولیکی دو مرحله‌ای با مدار کنترلی الکترونیکی یکپارچه (On-board Electronics) شکل گرفته است. در مرحله پیلوت این شیر، سیگنال ورودی الکتریکی به نیروی تحریک هیدرولیکی تبدیل شده و سپس اسپول اصلی در طبقه دوم را جابه‌جا می‌کند.

استفاده از سنسور موقعیت‌سنج دقیق (LVDT) روی اسپول اصلی باعث می‌شود تا موقعیت دقیق آن به صورت لحظه‌ای پایش و با سیگنال ورودی مقایسه شود. هرگونه انحراف بسیار کوچک در سریع‌ترین زمان ممکن تصحیح می‌گردد. این مکانیسم بسته موجب کاهش نشت داخلی سیال، صفر شدن خطای هیسترزیس و افزایش قابل توجه راندمان سیستم هیدرولیک می‌شود.

مزایا و ویژگی‌های شاخص شیر پروپرشنال MOOG D663

استفاده از شیر سروو پروپرشنال MOOG D663 Servo Proportional Valve در مدارهای صنعتی مزایای ارزشمندی به همراه دارد که آن را از مدل‌های معمولی متمایز می‌کند:

• پاسخ دینامیکی فوق‌العاده سریع: تغییر وضعیت جریان در کسر مانده از ثانیه انجام می‌شود که برای خطوط پرسرعت حیاتی است.

• الکترونیک یکپارچه روی بدنه (OBE): پردازش سیگنال مستقیم روی شیر انجام شده که نیاز به تابلوهای کنترلی پیچیده مجزا را برطرف می‌سازد.

• مقاومت در برابر آلودگی سیال: طراحی بهینه طبقه پیلوت، حساسیت این شیر را در برابر ذرات معلق موجود در روغن به حداقل رسانده است.

• تکرارپذیری و دقت بالای فرمان‌پذیری: اجرای فرامین حرکتی با کمترین انحراف ممکن در کارکردهای طولانی‌مدت.

• کاهش اتلاف انرژی: طراحی دقیق مجاری داخلی از افت فشار ناخواسته و گرم شدن بیش از حد روغن جلوگیری می‌کند.

کاربردهای گسترده در صنایع مادر و تجهیزات حساس

به دلیل تکرارپذیری بالا و ساختار مقاوم، شیر سروو MOOG D663 Hydraulic Valve در صنایع مختلف به عنوان قطعه‌ای کلیدی مورد استفاده قرار می‌گیرد:

• صنایع فولاد و متالورژی: کنترل جک‌های نورد گرم و سرد، تنظیم دهانه قالب‌های ریخته‌گری مداوم و قیچی‌های هیدرولیکی.

• صنایع تزریق پلاستیک و دایکست: تنظیم دقیق و چند مرحله‌ای سرعت و فشار تزریق مواد جهت تولید قطعات بدون عیب.

• صنایع پرس‌کاری سنگین: مدیریت دقیق نیرو و سرعت جک‌های پرس‌های هیدرولیک فرم‌دهی فلزات.

• تجهیزات نیروگاهی و توربین‌ها: کنترل موقعیت والوهای ورودی بخار و سوخت در توربین‌های گازی و آبی.

• دستگاه‌های تست و شبیه‌سازها: اعمال نیروهای نوسانی با فرکانس بالا جهت تست خستگی قطعات صنعتی.

اصول نگهداری و راهنمای نصب استاندارد

برای تضمین کارکرد بی‌نقص و افزایش طول عمر مفید کالا MOOG D663 رعایت دستورالعمل‌های زیر توصیه می‌شود:

1. کیفیت و فیلتراسیون سیال: روغن هیدرولیک باید همواره از نظر میزان آلودگی و تمیزی پایش شود. سطح تمیزی روغن بر اساس استاندارد ISO 4406 باید حداقل در کلاس 16/14/11 نگه‌داشته شود.

2. سیم‌کشی و اتصالات الکتریکی: استفاده از کابل‌های شیلددار برای جلوگیری از پارازیت‌ها و نویزهای الکترومغناطیسی محیط کارخانه الزامی است.

3. بررسی زیرشیری و آب‌بندی: سطح بلوک نصب (Subplate) باید کاملاً صاف و بدون خط و خش باشد تا از نشت روغن جلوگیری گردد.

   چرا خرید از ما؟
   در بازار تجهیزات حساس صنعتی، اصالت کالا حرف اول را می‌زند. شرکت تأمین تجهیز صدساله با سال‌ها تجربه در واردات و تأمین قطعات پنوماتیک ما می‌دانیم که توقف خط تولید به دلیل خرابی یک قطعه کوچک، چقدر هزینه‌بر است؛ لذا با حذف واسطه‌ها، این کالا را با قیمت رقابتی و در سریع‌ترین زمان ممکن به سراسر کشور ارسال می‌کنیم.

   با قیمت مناسب و کالا اصلی با خیال راحت از ما خرید کنید فروشگاه صدساله تنها یک نام نیست، بلکه تعهدی بر کیفیت و اصالت است. شما می‌توانید با اطمینان کامل از مشاوره تخصصی کارشناسان ما بهره‌مند شوید تا دقیقاً قطعه مورد نیاز تجهیزات خود را انتخاب کنید.
