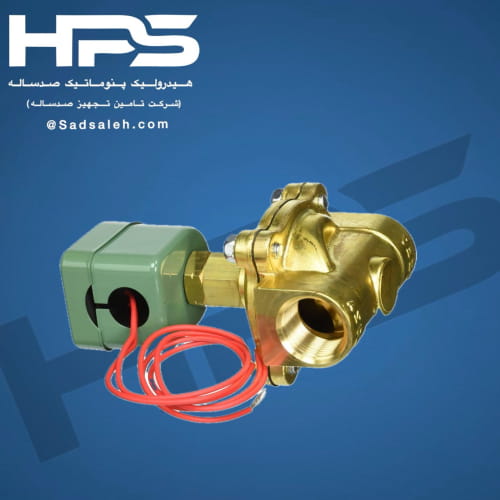

شیر برقی ASCO (آسکو) مدل 8210B059

در صنایع سنگین و خطوط اتوماسیون با حجم سیال بالا، انتخاب شیر برقی مناسب نقش حیاتی در پایداری سیستم و پیشگیری از توقف‌های هزینه‌بر دارد. شیر برقی دیافراگمی ASCO کد 8210B059 که در بین متخصصان اتوماسیون به نام ASCO 8210B059 Solenoid Valve شناخته می‌شود، یکی از پرقدرت‌ترین شیرهای برقی دو راهه (2-Way) با حالت عملکردی نرمالی کلوز (Normally Closed) از سری محبوب 8210 کمپانی آسکوریکسون (ASCO) زیرمجموعه گروه بین‌المللی امرسون (Emerson) ایالات متحده آمریکا است.

این کالا با بهره‌گیری از ساختار بدنه برنجی سنگین و سایز اتصالات 2 اینچ، بزرگ‌ترین سایز در خانواده شیرهای برقی برنجی رزوه شده سری 8210 به شمار می‌رود. این شیر به لطف طراحی دیافراگمی پیلوتی توانایی جابه‌جایی دبی‌های بسیار بزرگ از سیالاتی مانند آب، هوای فشرده، گازهای خنثی و روغن‌های سبک را با حداقل افت فشار دارد.

تحلیل ساختاری و آنالیز کدهای پارت نامبر 8210B059

شناخت حروف و اعداد به‌کاررفته در شماره فنی ASCO 8210B059 Solenoid Valve دلایل محبوبیت و تمایز این محصول را روشن می‌سازد:

1. کد سری 8210: پرفروش‌ترین سری شیرهای برقی دو راهه (2/2) آسکوریکسون برای کنترل سیالات عمومی که به علت مقاومت بالا و کارکرد طولانی بدون نیاز به تعمیرات مداوم معروف است.

2. حرف B: نشان‌دهنده اصلاحات ساختاری و به‌روزرسانی‌های مهندسی در طراحی داخلی، بهبود دوام دیافراگم و افزایش مقاومت در برابر استهلاک ناشی از باز و بسته‌شدن‌های متوالی است.

3. کد 059: شناسه اختصاصی مربوط به ابعاد بدنه، اوریفیس و سایز رزوه کالا است. در این کد، سایز رزوه کالا دقیقاً 2 اینچ NPT بوده که بالاترین ظرفیت انتقال دبی را در میان شیرهای برنجی رزوه شده فراهم می‌کند.

مکانیزم و نحوه عملکرد شیر دیافراگمی ASCO 8210B059

شیر برقی ASCO 8210B059 Solenoid Valve از سیستم پیلوت داخلی (Pilot-Operated) بهره می‌برد. در این مکانیزم، شیر برای جابه‌جا کردن دیافراگم عریض ۲ اینچی خود از فشار موجود در داخل خط لوله‌کشی کمک می‌گیرد. این امر باعث می‌شود که بوبین نیازی به مصرف توان الکتریکی فوق‌العاده بالا برای غلبه بر فشار خط نداشته باشد.

نحوه کارکرد مرحله به مرحله:

1. حالت خاموش (Normally Closed): در وضعیت عادی و بدون جریان برق، فنر مجرای پیلوت را بسته نگه می‌دارد. فشار سیال ورودی به محفظه بالای دیافراگم منتقل شده و به دلیل بزرگ‌تر بودن مساحت بالای دیافراگم نسبت به پایین آن، دیافراگم به نشیمنگاه فشرده شده و مسیر خروجی کاملاً مسدود می‌ماند.

2. حالت روشن (تحریک بوبین): با وصل شدن جریان برق، بوبین میدان مغناطیسی ایجاد کرده و هسته مگنت را بالا می‌کشد تا مجرای پیلوت باز شود. فشار بالای دیافراگم به سمت خروجی تخلیه شده و فشار سیال از زیر، دیافراگم را بلند می‌کند. در این حالت، مسیر جریان با حداکثر دبی ممکن باز می‌شود.

به دلیل داشتن ضریب دبی 22.5 Cv در سایز رزوه کالا ۲ اینچ، این شیر برقی حداقل افت فشار را در خطوط اصلی ایجاد کرده و حجم بسیار بالایی از مایعات یا گازها را منتقل می‌کند.

مزایا و ویژگی‌های ممتاز شیر برقی ASCO 8210B059

انتخاب این کالا برای خطوط اصلی اتوماسیون مزایای فنی و اقتصادی فراوانی به همراه دارد:

۱. بالاترین نرخ دبی در کلاس خود

طراحی بهینه مجرای داخلی و دیافراگم ۲ اینچی باعث شده تا این محصول حجم عظیمی از سیال را در واحد زمان منتقل کرده و انتخاب اول برای لوله‌های ورودی اصلی کارخانجات باشد.

۲. بوبین‌های عایق‌بندی شده سری Red-Hat

بوبین‌های آسکوریکسون با عایق‌بندی حرارتی کلاس بالا توانایی کارکرد ۱۰۰ درصد مداوم (100% Duty Cycle) را دارند. این ویژگی تضمین می‌کند وصل ماندن طولانی‌مدت شیر به جریان برق باعث سوختن سیم‌پیچ نخواهد شد.

۳. بدنه برنجی فشرده و یکپارچه

آلیاژ برنج صنعتی سنگین به‌کاررفته در بدنه، مقاومت فوق‌العاده‌ای در برابر ضربه‌های مکانیکی، فشارهای ناگهانی خط و خوردگی توسط آب‌های صنعتی ارائه می‌دهد.

۴. آب‌بندی نشت‌ناپذیر

دیافراگم‌های نیتریلی (NBR) باکیفیت به‌کاررفته در این قطعه، آب‌بندی کاملاً مطمئنی را در تمام محدوده فشار کاری ۵ تا ۱۲۵ پوند بر اینچ مربع فراهم می‌کنند.

۵. تعمیرپذیری آسان

طراحی شیر امکان تعویض سریع دیافراگم، فنر و اجزای داخلی را از طریق کیت‌های تعمیراتی standard فراهم می‌سازد، بدون آنکه نیازی به جدا کردن بدنه برنجی از لوله‌کشی وجود داشته باشد.

کاربردهای صنعتی شیر برقی ASCO 8210B059

توانایی عبور دبی بسیار بالا در شیر برقی ASCO 8210B059 Solenoid Valve باعث شده تا این قطعه در بخش‌های مختلف صنعت استفاده شود:

• خطوط اصلی تصفیه‌خانه‌های آب و فاضلاب: کنترل ورودی و خروجی مخازن بزرگ و ایستگاه‌های پمپاژ آب.

• شبکه‌های توزیع هوای فشرده: مدیریت خطوط اصلی ورودی و خروجی کمپرسورهای صنعتی بزرگ در کارخانجات.

• سیستم‌های بزرگ تهویه مطبوع (HVAC): کنترل جریان آب در چیلرهای سنگین صنعتی، برج‌های خنک‌کننده و بویلرها.

• شبکه‌های اطفای حریق: باز کردن سریع مسیر آب در لوله‌کشی‌های سایز بزرگ آتش‌نشانی با فرمان سیستم مرکزی.

• صنایع کشاورزی و آبیاری اتوماتیک: مدیریت کلکتورها و خطوط اصلی آبیاری قطره‌ای و بارانی در مزارع وسیع و گلخانه‌های بزرگ صنعتی.

• ایستگاه‌های شستشوی صنعتی: قطعی و وصلی حجم بالای آب پرفشار در سیستم‌های اتوماتیک شستشو.

راهنمای کامل نصب، راه‌اندازی و نگهداری

برای تضمین طول عمر حداکثری و عملکرد بی‌نقص ASCO 8210B059 Solenoid Valve، رعایت نکات زیر هنگام نصب الزامی است:

سایز رزوه کالا و روش اتصال

سایز رزوه کالا در این محصول ۲ اینچ استاندارد NPT است. هنگام بستن شیر روی اتصالات، استفاده از نوار تفلون باکیفیت یا چسب‌های رزوه مناسب الزامی است. دقت کنید که تفلون اضافی وارد رزوه‌های اولیه نشود تا مجرای باریک پیلوت مسدود نگردد.

حداقل فشار تفاضلی (Minimum Differential Pressure)

شیرهای دیافراگمی پیلوتی سری 8210 برای باز و بسته شدن کامل به حداقل فشار تفاضلی حدود 0.35 بار (5 PSI) نیاز دارند. بنابراین این شیر برای سیستم‌های تخلیه ثقلی با فشار صفر مناسب نبوده و باید در خطوط دارای فشار نصب شود.

توجه به جهت جریان سیال

روی بدنه برنجی شیر، فلشی جهت نشان دادن مسیر حرکت سیال (Flow Direction) حک شده است. نصب معکوس شیر باعث بروز نشتی مداوم و عدم کارکرد درست دیافراگم می‌شود.

نصب فیلتر در ورودی

ذرات معلق، براده‌های فلزی و رسوبات موجود در سیال می‌توانند مجرای ریز پیلوت را مسدود کنند. نصب یک فیلتر Y شکل در ورودی شیر، عمر مفید دیافراگم را به میزان چشمگیری افزایش می‌دهد.

وضعیت فیزیکی نصب

اگرچه بوبین‌های ASCO قابلیت کار در زوایای مختلف را دارند، اما بهترین حالت نصب، قرارگیری بوبین به صورت عمودی و رو به بالا است تا از تجمع رسوبات در اطراف هسته مگنت جلوگیری شود.
