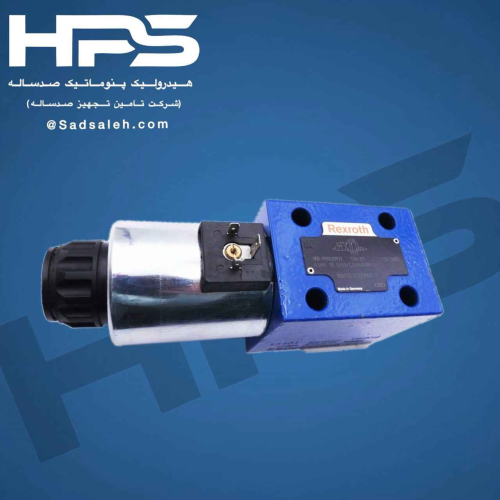

شیر برقی هیدرولیک (REXROTH) مدل 4WE 10 D33

شیر کنترل جهت هیدرولیک برقی بوش رکسروت مدل 4WE 10 D33/CG24N9K4 (با شماره مواد R900589933) یکی از پرفروش‌ترین، مستحکم‌ترین و کلیدی‌ترین قطعات در انواع مدارهای هیدرولیک صنعتی و ماشین‌آلات سنگین است. این تجهیز که توسط کمپانی پرآوازه Bosch Rexroth آلمان طراحی و تولید شده است، به عنوان یک راهکار استاندارد و بی‌نقص برای هدایت، قطع، وصل و تغییر مسیر جریان سیال تحت فشار در خطوط تولید شناخته می‌شود.

بررسی تخصصی و عملکرد مداری شیر برقی رکسروت سایز ۱۰

در تمام سیستم‌های هیدرولیک، برای مدیریت حرکت سیلندرها (جک‌ها) و هیدرو‌موتورها به یک قطعه میانی جهت تغییر مسیر روغن نیاز است که به آن Directional Spool Valve یا شیر کنترل جهت اسپولی می‌گویند. مدل 4WE 10 D33/CG24N9K4 یک شیر هیدرولیک با عملکرد مستقیم (Direct Operated) است؛ به این معنی که با اعمال جریان الکتریکی به بوبین‌ها، نیروی مغناطیسی مستقیماً و بدون نیاز به فشار خط پایلوت، بر روی اسپول (شفت داخلی شیر) اثر گذاشته و با غلبه بر نیروی فنر، آن را جابجا می‌کند.

این شیر دارای سایز نامی ۱۰ (Nominal Size 10) یا همان استاندارد جهانی CETOP 5 (مطابق با ISO 4401) است. پوسته و بدنه اصلی این قطعه از چدن ریخته‌گری شده با گرید بالا ساخته شده است تا بتواند فشارهای بسیار سنگین تا ۳۱۵ بار را در شرایط کاری مداوم تحمل کند. به لطف طراحی هیدرودینامیکی عالی مجاری داخلی، میزان افت فشار در حین عبور دبی‌های بالا (تا ۱۲۰ لیتر بر دقیقه) به حداقل رسیده است که این امر مانع از اتلاف انرژی و گرم شدن بیش از حد روغن هیدرولیک می‌شود.

بررسی فرمان اسپول نوع D (فرمان دو وضعیتی مرکز باز)

یکی از مهم‌ترین ویژگی‌های این کد کالا، بهره‌مندی از اسپول با فرمان D است. در نقشه‌های هیدرولیک صنعتی، اسپول مدل D به صورت یک شیر ۲ وضعیتی و ۴ راهه عمل می‌کند که دارای دو بوبین برقی در طرفین است اما حالت واسطه یا خنثیِ فنری ندارد. در این مپ مداری، شیر همیشه در یکی از دو وضعیت کاری خود قرار دارد؛ به این صورت که یا پورت P به A و B به T متصل است، یا با تحریک بوبین مقابل، پورت P به B و A به T راه می‌یابد. این نوع فرمان برای مکانیزم‌هایی که نیاز به تغییر جهت پیوسته و بدون توقف در مرکز دارند (مانند جابجایی دائم بازوهای رباتیک یا موتورهای هیدرولیکی دو جهته پیشران)، فوق‌العاده کاربردی است.

تحلیل و کالبدشکافی کد فنی کالا (Part Code Breakdown)

کد فنی R900589933 4WE 10 D33/CG24N9K4 حاوی اطلاعات ساختاری بسیار دقیقی است که به شما در درک بهتر کارایی قطعه کمک می‌کند:

• R900589933: شماره اختصاصی مواد (Material Number) بوش رکسروت آلمان است که اصالت و اورجینال بودن این کالا را در سیستم جهانی رکسروت تضمین می‌کند.

• 4: نشان‌دهنده تعداد پورت‌های اصلی شیر است (۴ راهه شامل پورت‌های P, T, A, B).

• W: مشخص می‌کند که کالا یک شیر کنترل جهت (Directional Valve) است.

• E: نشان‌دهنده مکانیزم تحریک الکتریکی یا سولنوئیدی (Solenoid Operated) است.

• 10: سایز نامی فیزیکی بدنه (Nominal Size 10) است که ابعاد دقیق پایه و فاصله پیچ‌های نصب روی منیفولد را تعیین می‌نماید.

• D: نوع فرمان اسپول داخلی شیر است (دو وضعیتی، ۴ راهه، بدون پوزیشن خنثی وسط).

• 33: نشان‌دهنده سری ساخت ۳۳ (Component Series 33) است. سری ۳۳ رکسروت به معنای اصلاحات پیشرفته در طراحی سیم‌پیچ بوبین‌ها، بهینه‌سازی راندمان حرارتی شیر در کارکردهای طولانی‌مدت و مقاومت فیزیکی بالاتر بدنه در برابر پدیده‌های شوک هیدرولیکی است.

• C: بوبین با تکنولوژی مرطوب (Wet-pin Solenoid) که در آن هسته مگنت درون روغن حرکت می‌کند؛ این ویژگی باعث کاهش صدا، استهلاک کمتر و تعویض آسان سیم‌پیچ بدون نیاز به باز کردن بخش هیدرولیکی می‌شود.

• G24: ولتاژ تحریک تغذیه سولنوئیدها که برابر با ۲۴ ولت مستقیم (24V DC) است.

• N9: مجهز بودن به پین تحریک دستی جهت تست‌های فیزیکی سیستم و عیب‌یابی مدار در زمان قطعی برق تابلو.

• K4: نوع سوکت و اتصالات الکتریکی استاندارد بدون چراغ نمایشگر (مطابق با استاندارد صنعتی DIN).

کاربردهای گسترده صنعتی شیر برقی رکسروت سایز ۱۰ سری ۳۳

با توجه به توانایی عبور دبی بالا (تا ۱۲۰ لیتر در دقیقه) و تحمل فشار ۳۱۵ بار، شیر BOSCH REXROTH 4WE 10 D33 در اکثر صنایع مادر نقشی حیاتی و استراتژیک ایفا می‌کند:

1. صنایع فولاد و متالورژی: کنترل بازوهای هیدرولیکی کوره ذوب، جک‌های جابجایی شمش‌ها، سیستم‌های نورد ورق و خطوط ریخته‌گری مداوم (CCM).

2. ماشین‌های پرس هیدرولیک: به عنوان شیر فرمان اصلی یا شیر تغییر جهت در پرس‌های فرم‌دهی، پانچ، خم‌کاری و کشش ورق‌های فلزی.

3. ماشین‌آلات تزریق پلاستیک بزرگ: کنترل حرکت گیره قالب، سیستم‌های پران قطعه و جابجایی واحد تزریق مواد مذاب که نیاز به سرعت پاسخ‌دهی بالا دارند.

4. صنایع سیمان و معدن: استفاده در یونیت‌های هیدرولیک سنگ‌شکن‌ها، جک‌های دمپر غول‌پیکر و سیستم‌های سفت‌کن هیدرولیکی نوار نقاله‌های سنگین.

5. تجهیزات بندرگاهی و دریایی: کنترل بالابرهای هیدرولیکی سنگین، جرثقیل‌های ساحلی (Gantry Cranes) و مکانیزم‌های فرمان شناورها.

نکات کلیدی در نصب، نگهداری و عیب‌یابی

برای تضمین عملکرد بی‌نقص این قطعه آلمانی ارزشمند و جلوگیری از آسیب‌های زودهنگام، رعایت اصول مهندسی زیر ضروری است:

• ضرورت فیلتراسیون و پاکیزگی روغن: لقی یا کلیرنس بین اسپول داخلی و بدنه چدنی این شیر در حد چند میکرون است. ورود براده‌های فلزی، گرد و غبار یا دوده‌های کربنی به درون شیر، باعث ایجاد خط و خش روی اسپول، افزایش نشتی داخلی و در نهایت قفل شدن (Stuck) شیر می‌شود. استفاده از فیلترهای استاندارد با مش حداکثر ۱۰ میکرون (درجه پاکیزگی ISO 4406 حداقل 20/18/15) در مدار اکیداً توصیه می‌شود.

• گشتاور اصولی پیچ‌های اتصال: شیرهای سایز ۱۰ رکسروت با ۴ پیچ استاندارد M6 روی منیفولد یا زیربلوک بسته می‌شوند. سفت کردن غیر‌یکنواخت یا بیش از حد پیچ‌ها با آچارهای معمولی می‌تواند بدنه چدنی را تحت تنش قرار داده و مانع از حرکت روان اسپول داخلی شود. همواره از آچار ترک‌متر مطابق استاندارد کاتالوگ رکسروت استفاده کنید.

• بررسی اورینگ‌های آب‌بندی: پیش از قراردادن شیر روی بلوک منیفولد، حتماً از سلامت و قرارگیری درست ۵ عدد اورینگ زیر شیر (پورت‌های P, T, A, B و پورت فرعی) اطمینان حاصل کرده و سطح آن‌ها را با کمی روغن تمیز چرب کنید تا در هنگام بستن، اورینگ دچار گازخوردگی نشود.
