شیر برقی هیدرولیک (کنترل جهت REXROTH) مدل 4WE 6 D62/EW230N9K4

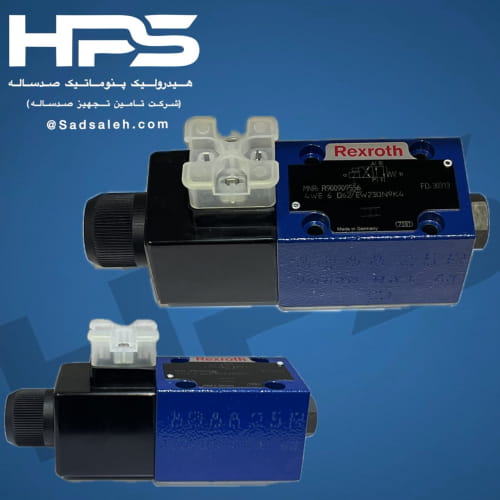

شیر کنترل جهت هیدرولیک برقی بوش رکسروت مدل 4WE 6 D62/EW230N9K4 (با شماره مواد R900909556) یکی از پرمصرف‌ترین، مهندسی‌شده‌ترین و استانداردترین شیرهای هیدرولیک برقی در ماشین‌آلات صنعتی و خطوط اتوماسیون سنگین است. این تجهیز که توسط کمپانی پرآوازه Bosch Rexroth آلمان تولید شده، به عنوان یکی از ارکان اصلی در سیستم‌های کنترل جهت با سایز نامی ۶ (NG6) شناخته می‌شود. طراحی فوق‌العاده منسجم، دوام بالا در شرایط سخت کاری و قابلیت اطمینان بالا از ویژگی‌های بارز این کالا است.

بررسی تخصصی و مکانیزم عملکرد شیر برقی رکسروت سایز ۶

در مدارهای هیدرولیک صنعتی، هدایت، قطع، وصل و تغییر مسیر جریان سیال تحت فشار بر عهده شیرهای کنترل جهت یا اصطلاحاً Directional Spool Valve است. مدل 4WE 6 D62/EW230N9K4 یک شیر هیدرولیک با عملکرد مستقیم (Direct Operated) است؛ به این معنا که نیروی مغناطیسی حاصل از برق‌دار شدن بوبین‌ها (سولنوئیدها) بدون نیاز به فشار پایلوت یا واسطه مکانیکی، مستقیماً به اسپول (شفت داخلی) منتقل شده و آن را جابجا می‌کند.

سایز نامی این شیر ۶ (Nominal Size 6) یا همان استاندارد جهانی CETOP 3 است. شیرهای سایز ۶ رکسروت به دلیل ابعاد کامپکت و توانایی عبور دبی قابل توجه، جایگاه ویژه‌ای در طراحی بلوک‌های هیدرولیکی دارند. ساختار چدنی بدنه این شیر با فرآیند ریخته‌گری دقیق تولید شده و توانایی تحمل فشارهای هیدرولیکی بسیار بالا تا ۳۵۰ بار را در پورت‌های اصلی داراست.

بررسی فرمان اسپول نوع D (فرمان دو وضعیتی مرکز باز)

مکانیزم داخلی یا همان فرمان اسپول این شیر با کد D مشخص شده است. در هیدرولیک صنعتی، اسپول نوع D عملکرد ویژه‌ای دارد: این شیر به صورت یک شیر ۲ وضعیتی و ۴ راهه عمل می‌کند که دارای دو بوبین برقی در طرفین است اما حالت واسطه یا خنثیِ فنری (موقعیت مرکزی) ندارد. در این مپ مداری، شیر همیشه در یکی از دو وضعیت کاری خود قرار دارد؛ به این صورت که یا پورت P به A و B به T متصل است، یا با تحریک بوبین مقابل، پورت P به B و A به T راه می‌یابد. این نوع فرمان برای مکانیزم‌هایی که نیاز به تغییر جهت پیوسته، سریع و بدون توقف در مرکز دارند، فوق‌العاده کاربردی است و سرعت پاسخ‌دهی مدار را به حداکثر می‌رساند.

تحلیل و کالبدشکافی کد فنی کالا (Part Code Breakdown)

یکی از بخش‌های کلیدی و پربازدید در صفحات محصول وب‌سایت‌های تجهیزات هیدرولیک، بخش آنالیز حروف کد فنی است. کد 4WE 6 D62/EW230N9K4 به شرح زیر رمزگشایی مهندسی می‌شود:

• 4: نشان‌دهنده ۴ راهه بودن شیر است. این شیر دارای ۴ پورت اصلی اتصال شامل پورت ورود فشار (P)، پورت بازگشت به مخزن (T) و پورت‌های خروجی مصرف‌کننده (A و B) است.

• W: بیانگر این است که کالا در دسته‌بندی شیرهای کنترل جهت (Directional Valve) قرار می‌گیرد.

• E: نشان‌دهنده مکانیزم تحریک الکتریکی یا همان بوبین برقی (Solenoid Operated) است.

• 6: سایز نامی فیزیکی بدنه شیر (Nominal Size 6) مطابق استاندارد جهانی ISO 4401 است که در بازار به ساب‌پلیت CETOP 3 معروف است.

• D: مشخص‌کننده مپ و نماد گرافیکی اسپول داخلی شیر است (دو وضعیتی، بدون پوزیشن خنثی وسط).

• 62: نشان‌دهنده سری ساخت ۶۲ (Component Series 62) است. سری ۶X رکسروت به معنای اصلاحات پیشرفته در ارتقای راندمان حرارتی شیر، کاهش ابعاد فیزیکی سولنوئید و بهینه‌سازی جریان هیدرولیکی داخلی جهت کاهش شدید افت فشار است.

• E: بوبین با تکنولوژی مرطوب (Wet-pin Solenoid) که در آن هسته مگنت درون روغن هیدرولیک حرکت می‌کند؛ این ویژگی باعث عملکرد کم‌صدا، استهلاک کمتر و تعویض آسان سیم‌پیچ بدون نیاز به باز کردن بخش هیدرولیکی می‌شود.

• W230: ولتاژ تحریک تغذیه سولنوئیدها که برابر با ۲۳۰ ولت متناوب (230V AC) است و به طور مستقیم با برق شبکه صنعتی همخوانی دارد.

• N9: مجهز بودن به سیستم تحریک دستی مینیاتوری یا پین‌دار جهت تست مدار و فعال‌سازی دستی بدون نیاز به سیگنال برقی.

• K4: نوع سوکت و کانکتور الکتریکی متصل به بوبین که مطابق با استانداردهای روز اروپا جهت جلوگیری از ورود گرد و غبار و رطوبت طراحی شده است.

کاربردهای صنعتی شیر برقی رکسروت سایز ۶ (R900909556)

با توجه به دبی عبوری بهینه (تا ۸۰ لیتر در دقیقه) و تحمل فشار فوق‌العاده ۳۵۰ بار، شیر BOSCH REXROTH 4WE 6 D62/EW230N9K4 در طیف وسیعی از ماشین‌آلات صنعتی استفاده می‌شود:

1. ماشین‌های ابزار و CNC: کنترل جک‌های فیکسچر، گیره‌های هیدرولیکی و مکانیزم‌های تعویض ابزار در ماشین‌های تراش و فرزکاری دقیق.

2. ماشین‌های پرس هیدرولیک سبک و متوسط: به عنوان شیر فرمان اصلی در پرس‌های کارگاهی کوچک، پانچ‌های مینیاتوری و یا به عنوان شیر پایلوت و فرعی در سیستم‌های پرس غول‌پیکر.

3. صنایع فولاد و متالورژی: در خطوط نورد و بخش‌های کنترل روانکاری و سیستم‌های فرعی جابجایی که قطعات کامپکت و با مقاومت فشاری بالا نیاز دارند.

4. صنایع داروسازی و بسته‌بندی: بهره‌گیری در یونیت‌های هیدرولیک مینیاتوری خطوط تولید اتوماتیک که نیاز به سرعت سوئیچینگ بسیار بالا و پیوسته دارند.

5. سیستم‌های ترمز هیدرولیکی: استفاده در سیستم‌های پارک و ترمز اضطراری ماشین‌آلات سنگین، توربین‌های بادی و خطوط انتقال مواد.

اصول نصب، نگهداری و عیب‌یابی

طول عمر و کارکرد بی‌نقص شیر برقی 4WE 6 D62/EW230N9K4 مستقیماً به نحوه نگهداری سیستم هیدرولیک بستگی دارد:

• کنترل آلودگی سیال: اسپول داخلی شیرهای رکسروت با تلورانس‌های بسیار دقیق و میکرونی تراش خورده است. وجود ذرات پلیسه، گرد و غبار یا دوده‌های کربنی در روغن هیدرولیک می‌تواند باعث گیر کردن (قفل شدن) اسپول و سوختن سیم‌پیچ بوبین برقی شود. استفاده از فیلترهای استاندارد با مش حداکثر ۱۰ میکرون در خط برگشت یا رفت سیستم الزامی است (سطح پاکیزگی ISO 4406 حداقل 20/18/15).

• بررسی تغذیه ۲۳۰ ولت AC: بوبین‌های AC نسبت به نوسان شدید ولتاژ حساس هستند. اگر ولتاژ ورودی بسیار پایین‌تر از حد استاندارد باشد، مگنت نمی‌تواند اسپول را به طور کامل جابجا کند و این امر موجب داغ شدن سریع و سوختن بوبین می‌شود.

• گشتاور سفت کردن پیچ‌ها: این شیر با ۴ پیچ اتصال استاندارد M5 بر روی منیفولد نصب می‌شود. سفت کردن غیر‌اصولی و بدون آچار ترک‌متر می‌تواند بدنه چدنی شیر را تحت تنش مایکروویوی قرار داده و مانع از حرکت روان شفت داخلی شود. اورینگ‌های زیرین شیر را پیش از نصب، حتماً با لایه‌ای از روغن تمیز آغشته کنید تا در زمان نصب دچار گازخوردگی و نشتی نشوند.
