شیر برقی آسکو (ASCO) مدل 8321G003

بررسی تخصصی و معرفی کامل شیر برقی ASCO 8321G003

شیر برقی یکی از پرکاربردترین و حیاتی‌ترین تجهیزات در سیستم‌های اتوماسیون صنعتی، کنترل فرآیند، ابزار دقیق و مدارات مختلف پنوماتیک و هیدرولیک به شمار می‌رود. در میان برندهای جهانی، برند آسکو (ASCO) زیرمجموعه گروه معظم امرسون (Emerson)، به عنوان پیشگام در طراحی و تولید انواع شیرهای برقی باکیفیت و با دوام بالا شناخته می‌شود. یکی از محصولات مطرح، ارتقایافته و بسیار پرکاربرد این برند، شیر برقی سه راهه با عملکرد مستقیم مدل ASCO 8321G003 Direct Acting 3-Way Solenoid Valve است.

این قطعه صنعتی به دلیل بهره‌گیری از ساختار ارتقایافته سری G، سرعت پاسخ‌دهی فوق‌العاده، طول عمر عملیاتی طولانی و دقت بالا در کنترل جریان سیالات، در بسیاری از پروژه‌های حساس اتوماسیون، کنترل جک‌های بادی و خطوط پردازش صنعتی مورد استفاده قرار می‌گیرد. در این مقاله به بررسی همه‌جانبه، مشخصات فنی، ساختار داخلی، نحوه عملکرد و نکات کلیدی در انتخاب و نگهداری این کالا می‌پردازیم تا بتوانید با آگاهی کامل، مناسب‌ترین تجهیز را برای سیستم خود انتخاب کنید.

ساختار و نحوه عملکرد شیر برقی ASCO 8321G003

شیر برقی مدل 8321G003 از سری محصولات مدرن و ارتقایافته خانواده 8321 شرکت آسکو است. حرف G در کدهای کالا نشان‌دهنده بهینه‌سازی در ساختار محفظه بوبین، بهبود کیفیت آب‌بندی‌ها و راندمان بالاتر بوبین مغناطیسی است. ساختار اصلی این شیر بر اساس عملکرد مستقیم یا همان Direct Acting طراحی شده است؛ بدین معنی که برای باز یا بسته شدن مسیر جریان، نیازی به حداقل فشار تفاضلی در خط وجود ندارد و شیر حتی در فشار صفر نیز با بالاترین سرعت تغییر حالت می‌دهد.

در داخل این شیر، یک هسته مغناطیسی یا همان پلانجر قرار دارد که مستقیماً به بوبین الکتریکی متصل است. زمانی که جریان برق به بوبین اعمال می‌شود، میدان مغناطیسی ایجاد شده هسته را حرکت داده و مسیر جریان سیال میان پورت‌های سه‌گانه تغییر می‌کند. به دلیل استفاده از قطعات متحرک با وزن کم و آلیاژهای بسیار دقیق استیل ضد زنگ، زمان پاسخ‌دهی این شیر در حد چند میلی‌ثانیه است که آن را برای سیستم‌های کنترل دقیق با فرکانس کاری بالا بی‌رقیب می‌سازد.

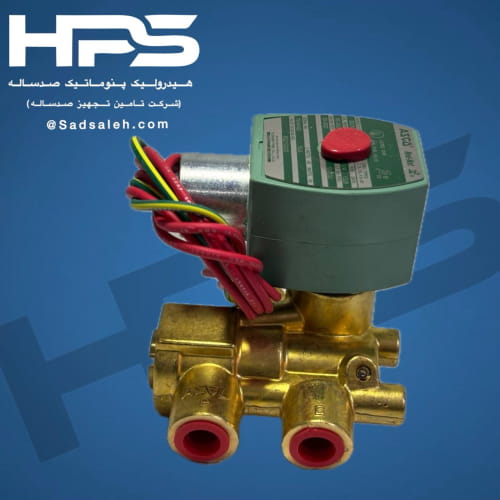

بدنه برنجی شیر برقی ASCO 8321G003 Direct Acting 3-Way Solenoid Valve از طریق فرآیند فورجینگ ساخته شده تا حداکثر مقاومت را در برابر فشار کاری، ضربات قوچ و خوردگی‌های محیطی داشته باشد. پورت‌های 1/4 اینچ با رزوه استاندارد NPT، آب‌بندی بسیار محکم و بدون نشتی را هنگام متصل شدن به اتصالات پنوماتیک یا لوله‌کشی فراهم می‌آورند.

ویژگی‌ها و مزایای برجسته شیر برقی ASCO 8321G003

انتخاب تجهیزات صنعتی نیازمند شناخت دقیق مزایای رقابتی کالا است. شیر برقی آسکو مدل 8321G003 دارای خصوصیات منحصر به فردی است که آن را از سایر محصولات مشابه در بازار متمایز می‌سازد:

عملکرد مستقیم از فشار صفر

برخلاف شیرهای پایلوتی که برای کارکرد به حداقل فشار نیاز دارند، این مدل از فشار صفر تا حداکثر فشار نامی بدون هیچ‌گونه اختلالی کار می‌کند.

پیکربندی سه‌راهه چندمنظوره (Universal)

این شیر قابلیت استفاده به عنوان نرمالی کلوز (Normally Closed)، نرمالی اوپن (Normally Open) یا مسیر تغییر جهت جریان (Diverting or Selecting) را دارد که انعطاف‌پذیری بالایی در طراحی مدار به مهندس سیستم می‌دهد.

دوام عملیاتی و چرخه عمر طولانی

استفاده از متریال باکیفیت و طراحی مهندسی موجب شده این کالا میلیون‌ها بار بدون افت کیفیت یا گیرکردن اسپول کار کند.

بوبین ارتقایافته با مصرف انرژی بهینه

بوبین‌های نسل جدید G در تجهیزات ASCO با تکنولوژی مدرن تولید شده‌اند که علاوه بر داغ نشدن بیش از حد در کارکردهای مداوم (100% Duty Cycle)، حداقل مصرف برق را دارند.

طراحی فشرده و مقاومت محیطی بالا

ابعاد مناسب این شیر اجازه می‌دهد تا در فضاهای محدود، داخل تابلوی کنترل یا روی منیفولدهای صنعتی به راحتی نصب شود. همچنین با دارا بودن استانداردهای حفاظتی بالا، در برابر نفوذ گرد و غبار و رطوبت بسیار مقاوم است.

کاربردهای رایج شیر برقی ASCO 8321G003 در صنایع

به دلیل کیفیت بالا و قابل اعتماد بودن محصولات ASCO، این شیر برقی در طیف وسیعی از صنایع سنگین و سبک به عنوان یک قطعه کلیدی مورد استفاده قرار می‌گیرد:

سیستم‌های پنوماتیک و کنترل جک‌ها

برای کنترل جک‌های یک‌طرفه (Single Acting Cylinders)، تخلیه خطوط بادی و تحریک شیرهای بادی بزرگتر.

تجهیزات پزشکی و آزمایشگاهی

به دلیل دقت بالا در کنترل دبی گازها و مایعات در دستگاه‌های آنالیز و سیستم‌های تنفسی.

صنایع نفت، گاز و پتروشیمی

استفاده در خطوط ابزار دقیق، نمونه‌گیری سیالات و پنل‌های کنترل فرآیند.

دستگاه‌های بسته‌بندی و چاپ

در خطوط تولید سریع که نیاز به قطع و وصل مکرر با سرعت بالا وجود دارد.

سیستم‌های اتوماسیون خطوط تولید

جهت هدایت فرمان‌های بادی به عملگرهای مختلف در کارخانجات خودروسازی، غذایی و دارویی.

راهنمای جامع نصب و راه‌اندازی شیر برقی آسکو

برای بهره‌مندی از حداکثر کارایی و طول عمر مفید شیر برقی ASCO 8321G003 Direct Acting 3-Way Solenoid Valve، رعایت نکات زیر هنگام نصب و راه‌اندازی ضروری است:

تمیز بودن مسیر سیال

قبل از متصل کردن اتصالات به پورت‌های 1/4 اینچ شیر، حتماً داخل لوله‌ها و شیلنگ‌ها را باد بگیرید تا هرگونه پلیسه، گرد و غبار یا بقایای نوار تفلون پاک شود. ورود ذرات خارجی به داخل شیر می‌تواند باعث گیر کردن هسته متحرک یا خراب شدن آب‌بندی داخلی شود. استفاده از یک فیلتر مناسب در ورودی سیستم اکیداً توصیه می‌شود.

جهت نصب و سیم‌کشی الکتریکی

اگرچه این شیر قابلیت نصب در زوایای مختلف را دارد، اما بهترین حالت نصب، قرارگیری بوبین به سمت بالا و عمودی است. این کار از تجمع رسوبات در اطراف هسته مغناطیسی جلوگیری می‌کند. همچنین هنگام سیم‌کشی بوبین، مطمئن شوید که ولتاژ تغذیه منبع تغذیه دقیقاً با ولتاژ حک شده روی بوبین مطابقت داشته باشد.

آب‌بندی صحیح اتصالات

هنگام بستن اتصالات به رزوه NPT شیر، از نوار تفلون یا تفلون مایع به میزان مناسب استفاده کنید. دقت کنید نوار تفلون روی رزوه اول بسته نشود تا وارد محفظه داخلی شیر نگردد.

نکات نگهداری و عیب‌یابی شیر برقی ASCO

برای جلوگیری از توقف‌های ناگهانی در خط تولید، انجام سرویس‌های دوره‌ای پیشنهاد می‌شود. در صورت بروز هرگونه مشکل در عملکرد شیر برقی، موارد زیر را بررسی کنید:

عدم عمل کردن شیر هنگام برق‌دار شدن بوبین

ابتدا ولتاژ ورودی به بوبین را اندازه‌گیری کنید. سپس سلامت سیم‌پیچ بوبین را چک کنید. در صورت سلامت بوبین، احتمال تجمع جرم و گیر کردن هسته داخلی وجود دارد که نیازمند تمیزکاری است.

نشتی سیال از شیر

در صورت مشاهده نشتی، ممکن است اورینگ‌ها یا آب‌بندهای داخلی به دلیل وجود ذرات سخت یا طول عمر بالا دچار ساییدگی شده باشند. همچنین بررسی کنید که فشار کاری سیستم از حداکثر فشار مجاز بالاتر نرفته باشد.

داغ شدن بیش از حد بوبین

گرم شدن بوبین در حین کار مداوم طبیعی است، اما اگر دمای آن بیش از حد بالا برود، باید نوسانات ولتاژ ورودی یا اعمال ولتاژ نادرست بررسی گردد.

چرا خرید از ما؟

در بازار تجهیزات حساس صنعتی، اصالت کالا حرف اول را می‌زند. شرکت تأمین تجهیز صدساله با سال‌ها تجربه در واردات و تأمین قطعات پنوماتیک ما می‌دانیم که توقف خط تولید به دلیل خرابی یک قطعه کوچک، چقدر هزینه‌بر است؛ لذا با حذف واسطه‌ها، این کالا را با قیمت رقابتی و در سریع‌ترین زمان ممکن به سراسر کشور ارسال می‌کنیم.

با قیمت مناسب و کالا اصلی با خیال راحت از ما خرید کنید فروشگاه صدساله تنها یک نام نیست، بلکه تعهدی بر کیفیت و اصالت است. شما می‌توانید با اطمینان کامل از مشاوره تخصصی کارشناسان ما بهره‌مند شوید تا دقیقاً قطعه مورد نیاز تجهیزات خود را انتخاب کنید.

The ASCO 8321G003 Direct Acting 3-Way Solenoid Valve by ASCO (Emerson Group) is an advanced 3-way direct-acting solenoid valve designed for precise fluid control. Featuring an upgraded G-series solenoid housing, a heavy-duty forged brass body, and 1/4 inch NPT thread ports, it operates smoothly across a pressure range of 0 to 10 bar (0–150 PSI) without requiring any minimum operating pressure differential. Compatible with compressed air, inert gases, water, and light oils, this versatile valve ensures ultra-fast response times, long operational life, and flexible universal configuration (Normally Closed, Normally Open, or Diverting) ideal for demanding industrial automation and instrumentation systems.
