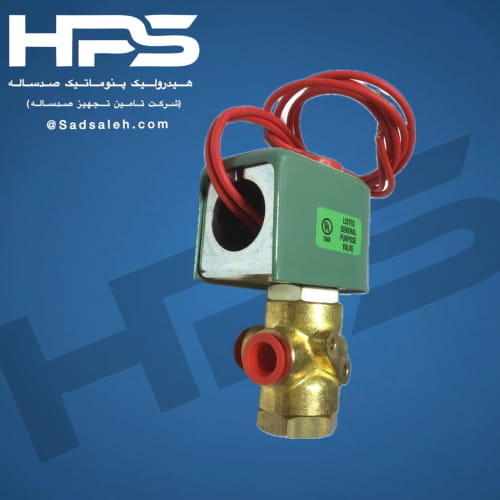

شیر برقی آسکو (ASCO) مدل 8320A188

بررسی تخصصی و معرفی کامل شیر برقی ASCO 8320A190

شیر برقی یکی از پرکاربردترین و حیاتی‌ترین تجهیزات در سیستم‌های اتوماسیون صنعتی، خطوط انتقال سیالات، ابزار دقیق و مدارات پنوماتیک و هیدرولیک به شمار می‌رود. در میان شرکت‌های تولیدکننده تجهیزات کنترل جریان، برند آسکو (ASCO) زیرمجموعه گروه صنعتی مطرح امرسون (Emerson)، به عنوان یکی از برترین و معتبرترین سازندگان شیرهای برقی در سطح جهان شناخته می‌شود. یکی از محصولات بسیار باکیفیت و پرکاربرد این برند، شیر برقی سه راهه با عملکرد مستقیم مدل ASCO 8320A190 Direct Acting 3-Way Solenoid Valve است.

این تجهیز به دلیل ساختار مهندسی پیشرفته، کیفیت بالای قطعات، سرعت پاسخ‌دهی فوق‌العاده و دوام بالا در شرایط سخت کاری، سهم عمده‌ای از بازار تجهیزات کنترل سیالات را به خود اختصاص داده است. در این مقاله به بررسی کامل ویژگی‌های فنی، ساختار داخلی، نحوه عملکرد، کاربردهای صنعتی و نکات مهم در نصب و نگهداری این کالا می‌پردازیم تا شما بتوانید انتخابی دقیق و مطمئن برای پروژه‌ها و خطوط تولید خود داشته باشید.

ساختار داخلی و نحوه عملکرد شیر برقی ASCO 8320A190

شیر برقی مدل 8320A190 از سری محصولات خانواده 8320 کمپانی آسکو است. یکی از مهم‌ترین ویژگی‌های این مدل، عملکرد مستقیم یا Direct Acting بودن آن است. در شیرهای برقی با عملکرد مستقیم، برای باز یا بسته شدن مسیر سیال نیازی به حداقل فشار تفاضلی (Differential Pressure) در خط وجود ندارد. این بدان معناست که شیر می‌تواند حتی در فشار صفر (فشار اتمسفر) نیز با سرعت و دقت بالا اقدام به قطع، وصل یا تغییر مسیر جریان کند.

ساختار داخلی شیر متشکل از یک بدنه برنجی مقاوم، اسپول و هسته مغناطیسی (Plunger)، فنر بازگشت و بوبین الکتریکی (Solenoid Coil) است. هنگامی که جریان الکتریکی به بوبین متصل می‌شود، یک میدان مغناطیسی قوی ایجاد شده و هسته فلزی متحرک را به سمت بالا می‌کشد. این حرکت باعث باز شدن یا تغییر مسیر جریان بین ۳ پورت متصل به شیر می‌شود. به محض قطع شدن جریان برق، فنر داخلی هسته را به حالت اولیه بازمی‌گرداند. زمان پاسخ‌دهی این فرایند بسیار کوتاه و در حد چند میلی‌ثانیه است که این ویژگی شیر برقی ASCO 8320A190 Direct Acting 3-Way Solenoid Valve را برای کاربردهای با فرکانس قطع و وصل بالا کاملاً ایده‌آل می‌سازد.

بدنه برنجی این شیر از طریق فرآیند فورجینگ دقیق ساخته شده است که مقاومت مکانیکی بالایی در برابر ضربات هیدرولیکی، فشارکاری و خوردگی‌های محیطی دارد. اتصالات این کالا دارای سایز رزوه 1/4 اینچ استاندارد NPT است که امکان نصب آسان بر روی انواع اتصالات و لوله‌کشی‌های صنعتی را فراهم می‌کند.

مزایا و ویژگی‌های شاخص شیر برقی ASCO 8320A190

انتخاب یک شیر برقی مطمئن نقش مستقیمی در کاهش توقف‌های ناخواسته خطوط تولید دارد. مدل 8320A190 با دارا بودن ویژگی‌های ممتاز زیر، یکی از بهترین گزینه‌ها برای سیستم‌های حساس است:

عملکرد مستقیم از فشار صفر: بر خلاف شیرهای پایلوتی که نیازمند حداقل فشار خط برای کارکرد هستند، این کالا از فشار zero بار تا حداکثر فشار نامی بدون هیچ اختلالی عمل می‌کند.

طراحی سه‌راهه چندمنظوره (Universal): این شیر را می‌توان به صورت نرمالی کلوز (Normally Closed)، نرمالی اوپن (Normally Open) یا شیر تغییر مسیر جریان (Diverting/Selecting) در مدار بست که انعطاف‌پذیری فوق‌العاده‌ای در طراحی سیستم‌ها ایجاد می‌کند.

طول عمر بالا و دوام فوق‌العاده: استفاده از متریال باکیفیت در ساخت قطعات متحرک و آب‌بندی‌ها باعث شده تا این شیر بتواند میلیون‌ها سیکل کاری را بدون افت کیفیت سپری کند.

بوبین با مصرف انرژی بهینه: بوبین‌های طراحی شده توسط آسکو علاوه بر راندمان بالا و مصرف برق پایین، توانایی کارکرد مداوم (100% Duty Cycle) بدون داغ شدن بیش از حد را دارا هستند.

مقاومت محیطی استاندارد: ترانس و بوبین این شیر دارای درجه حفاظت بالا در برابر نفوذ رطوبت، گرد و غبار و پاشش مستقیم آب است.

طراحی فشرده: ابعاد مناسب این تجهیز اجازه می‌دهد تا در فضاهای محدود یا داخل تابلوهای کنترل به راحتی جانمایی شود.

کاربردهای گسترده شیر برقی ASCO 8320A190 در صنایع مختلف

به دلیل کیفیت ساخت بالا و قابلیت اطمینان فوق‌العاده، این شیر برقی در طیف وسیعی از صنایع کاربرد دارد:

صنایع اتوماسیون و پنوماتیک: برای تحریک و کنترل جک‌ها و عملگرهای بادی یک‌طرفه (Single Acting Cylinders) و فرمان به شیرهای بادی بزرگتر.

صنایع نفت، گاز و پتروشیمی: استفاده در پنل‌های ابزار دقیق، سیستم‌های نمونه‌گیری گاز و مایع و خطوط کنترل فرآیند.

تجهیزات پزشکی و آزمایشگاهی: کنترل دقیق دبی جریان در دستگاه‌های تحلیل سیالات و آنالیزورهای گاز.

دستگاه‌های بسته‌بندی و چاپ: در خطوط تولید پرسرعت که نیاز به قطع و وصل مداوم و سریع جریان وجود دارد.

صنایع خودروسازی و قطعه‌سازی: در خطوط روباتیک، پرس‌های بادی و سیستم‌های مونتاژ اتوماتیک.

سیستم‌های کالیبراسیون و تست: جهت هدایت و کنترل دقیق گازها و مایعات مرجع در آزمایشگاه‌های کالیبراسیون.

راهنمای نصب و راه‌اندازی شیر برقی آسکو

برای دستیابی به بهترین عملکرد و افزایش طول عمر شیر برقی ASCO 8320A190 Direct Acting 3-Way Solenoid Valve رعایت نکات زیر توصیه می‌شود:

تمیزکاری خطوط قبل از نصب: پیش از اتصال شیر به خط، مطمئن شوید درون لوله‌ها و شیلنگ‌ها از هرگونه ذرات خارجی، پلیسه، براده یا بقایای نوار تفلون پاک شده باشد. ورود ذرات درشت به داخل شیر می‌تواند به آب‌بندها آسیب رسانده یا باعث گیر کردن هسته متحرک شود. استفاده از یک فیلتر مناسب در ورودی مدار همیشه پیشنهاد می‌شود.

موقعیت نصب و سیم‌کشی: اگرچه شیر برقی‌های آسکو امکان نصب در زوایای مختلف را دارند، اما نصب شیر به گونه‌ای که بوبین در سمت بالا (عمودی) قرار گیرد، از تجمع رسوبات در محفظه بوبین جلوگیری کرده و عمر قطعه را افزایش می‌دهد. همچنین هنگام سیم‌کشی مطمئن شوید ولتاژ منبع تغذیه دقیقاً با ولتاژ مشخص شده روی بوبین مطابقت داشته باشد.

آب‌بندی صحیح رزوه 1/4 اینچ: هنگام متصل کردن اتصالات به رزوه NPT شیر، از نوار تفلون یا تفلون مایع به مقدار مناسب استفاده کنید و دقت کنید که تفلون روی رزوه اول قرار نگیرد تا وارد شیر نشود.

نکات نگهداری و عیب‌یابی شیر برقی ASCO

انجام بازرسی‌های دوره‌ای می‌تواند از بروز خرابی‌های ناگهانی جلوگیری کند. در صورت بروز هرگونه مشکل در عملکرد سیستم، موارد زیر را بررسی کنید:

عمل نکردن شیر هنگام اتصال برق: ولتاژ ورودی به بوبین را چک کنید. در صورت سلامت شبکه برق، مقاومت سیم‌پیچ بوبین را بررسی کنید تا از عدم سوختگی آن مطمئن شوید. اگر بوبین سالم باشد، ممکن است هسته متحرک به دلیل رسوب سیال گیر کرده باشد که نیاز به بازبینی و تنظیف دارد.

نشتی سیال از شیر: نشتی معمولاً به دلیل خراب شدن اورینگ‌ها، وجود ذرات خارجی روی نشیمنگاه یا فراتر رفتن فشار کاری سیستم از حد مجاز (10 بار) رخ می‌دهد.

داغ شدن غیرعادی بوبین: گرم شدن بوبین در حین کار طبیعی است، اما دمای بسیار بالا نشان‌دهنده نوسانات شدید ولتاژ یا انتخاب بوبین با ولتاژ نادرست است.

چرا خرید از ما؟

در بازار تجهیزات حساس صنعتی، اصالت کالا حرف اول را می‌زند. شرکت تأمین تجهیز صدساله با سال‌ها تجربه در واردات و تأمین قطعات پنوماتیک ما می‌دانیم که توقف خط تولید به دلیل خرابی یک قطعه کوچک، چقدر هزینه‌بر است؛ لذا با حذف واسطه‌ها، این کالا را با قیمت رقابتی و در سریع‌ترین زمان ممکن به سراسر کشور ارسال می‌کنیم.

با قیمت مناسب و کالا اصلی با خیال راحت از ما خرید کنید فروشگاه صدساله تنها یک نام نیست، بلکه تعهدی بر کیفیت و اصالت است. شما می‌توانید با اطمینان کامل از مشاوره تخصصی کارشناسان ما بهره‌مند شوید تا دقیقاً قطعه مورد نیاز تجهیزات خود را انتخاب کنید.

The ASCO 8320A190 Direct Acting 3-Way Solenoid Valve by ASCO (Emerson Group) is a high-performance, 3-way direct-acting solenoid valve designed for precise fluid control. Featuring a durable forged brass body with 1/4 inch NPT thread connections, it operates seamlessly from 0 to 10 bar (0–150 PSI) without requiring minimum line pressure. Suitable for compressed air, inert gases, water, and light oils, this valve offers fast response times, long service life, and versatile universal configuration (Normally Closed, Normally Open, or Diverting) for demanding industrial automation and instrumentation applications.
