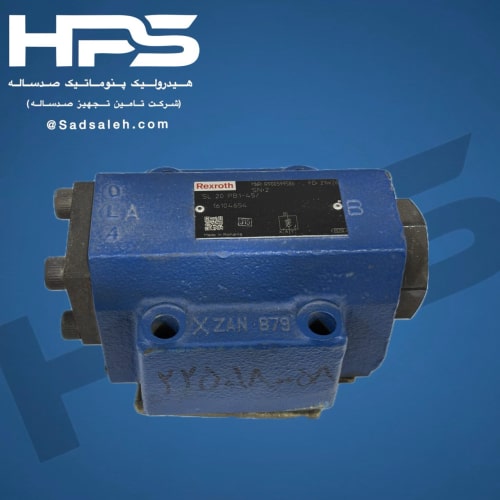

شیر قفل‌کن (چک ولو پیلوتی) رکسروت REXROTH مدل SL 20 PB1

معرفی و بررسی تخصصی شیر قفل‌کن (چک ولو پیلوتی) رکسروت REXROTH مدل SL 20 PB1

در سیستم‌های هیدرولیک صنعتی، کنترل دقیق جریان، حفظ فشار و ایمنی مدار از کلیدی‌ترین ارکان طراحی محسوب می‌شوند. یکی از قطعات حیاتی که وظیفه تضمین ایمنی و جلوگیری از حرکت ناخواسته سیلندرها یا مصرف‌کننده‌های هیدرولیکی را بر عهده دارد، شیر قفل‌کن یا همان چک ولو پیلوتی است. شرکت پرآوازه بوش رکسروت که در بازارهای جهانی با نام تجاری Bosch Rexroth شناخته می‌شود، با طراحی و تولید Pilot operated check valve مدل SL 20 PB1، استانداردهای جدیدی را در زمینه دوام، کارایی و دقت هیدرولیکی تعریف کرده است.

این تجهیز که در اصطلاح فنی به آن شیر یک‌طرفه فرمان‌پذیر نیز می‌گویند، به گونه‌ای طراحی شده است که جریان سیال را در یک جهت به صورت کاملاً آزاد عبور می‌دهد، اما در جهت مخالف تا زمانی که یک سیگنال فشار (فرمان پیلوت) ارسال نشود، جریان را به طور کامل قفل می‌کند. این ویژگی منحصربه‌فرد مانع از افت ناگهانی بار یا حرکت ناخواسته جک‌های هیدرولیکی در اثر قطع ناگهانی فشار پمپ یا پارگی شیلنگ‌ها می‌شود.

مشخصات فنی و ویژگی‌های ساختاری کالا

مدل SL 20 PB1 از خانواده بزرگ شیرهای کنترل فشار و جریان رکسروت است که برای مصارف سنگین و شرایط سخت کاری بهینه‌سازی شده است. بدنه این شیر از آلیاژهای مقاوم و سخت‌کاری شده تولید شده تا در برابر استهلاک ناشی از جریان مداوم روغن و نوسانات شدید فشار، کمترین میزان فرسایش را داشته باشد.

بخش داخلی این شیر شامل یک سوپاپ مخروطی (Poppet)، فنر برگشت‌دهنده و یک پیستون فرمان (Pilot Piston) است. زمانی که سیال از دهانه ورودی وارد می‌شود، با غلبه بر نیروی ضعیف فنر، سوپاپ را باز کرده و به سمت خروجی حرکت می‌کند. اما در وضعیت برگشت، فشار سیال به همراه نیروی فنر، سوپاپ را به شدت به نشیمنگاه خود می‌فشارد و آب‌بندی صد درصدی ایجاد می‌کند. برای باز شدن این مسیر در جهت معکوس، فشار هیدرولیک از طریق خط پیلوت به پشت پیستون فرمان اعمال می‌شود؛ این پیستون با حرکت خود، سوپاپ اصلی را به عقب رانده و مسیر برگشت روغن را باز می‌کند.

مزایای کلیدی طراحی رکسروت:

• آب‌بندی فوق‌العاده بالا: ساختار پوپتی این شیر هیدرولیک مانع از هرگونه نشتی داخلی (Zero Leakage) در حالت قفل می‌شود.

• تحمل فشار عملیاتی بالا: به دلیل استفاده از متریال باکیفیت، این کالا قادر است فشارهای بالای کاری را بدون افت راندمان تحمل کند.

• پاسخ‌دهی سریع: فرمان‌پذیری دقیق سیستم پیلوت در این مدل باعث می‌شود که شیر در کسری از ثانیه به تغییرات فشار پاسخ دهد.

  کاربردهای گسترده در صنایع مختلف

  شیر یک‌طرفه قفل‌کن خطی رکسروت مدل SL 20 PB1 به دلیل سایز مناسب 3/4 اینچ و دبی عبوری قابل توجه، در طیف وسیعی از ماشین‌آلات صنعتی و کارگاهی مورد استفاده قرار می‌گیرد. هر جا که نیاز به “حفظ موقعیت بار” در سیستم هیدرولیک باشد، این شیر نقش اول را ایفا می‌کند.

  ۱. پرس‌های هیدرولیک سنگین و سبک

  در ماشین‌های پرس، پس از این که جک اصلی پایین می‌آید و قطعه را تحت فشار قرار می‌دهد، جریان روغن باید قفل شود تا فشار روی قطعه ثابت بماند. این شیر مانع از برگشت خود به خودی جک به سمت بالا می‌شود و ایمنی اپراتور و قالب را تضمین می‌کند.

  ۲. بالابرها و جرثقیل‌های هیدرولیکی

  در سیستم‌های بالابر، خطرات ناشی از سقوط ناگهانی بار بسیار جدی است. اگر شیلنگ هیدرولیک متصل به جک بالابر دچار پارگی یا نشتی شود، شیر قفل‌کن رکسروت که مستقیماً یا در نزدیک‌ترین فاصله به جک نصب شده است، بلافاصله مسیر خروج روغن را مسدود کرده و بار را در همان ارتفاع معلق نگه می‌دارد.

  ۳. خطوط تولید و اتوماسیون کارخانجات

  در بازوهای مکانیکی، فیکسچرهای هیدرولیکی و ماشین‌آلات تزریق پلاستیک که قطعات باید با نیروی ثابت در جای خود محکم شوند، از مدل SL 20 PB1 جهت حفظ پایداری سیستم استفاده می‌شود.

  راهنمای نصب و نگهداری اصولی

  برای افزایش طول عمر این قطعه آلمانی و پیشگیری از بروز خرابی در کل مدار هیدرولیک، رعایت نکات زیر در هنگام نصب و بهره‌برداری الزامی است:

  • پاکیزگی روغن هیدرولیک: شیرهای فرمان‌پذیر و پیلوتی حساسیت بالایی به آلودگی، ذرات معلق و براده‌های فلزی داخل روغن دارند. وجود ذرات ریز می‌تواند مانع از نشستن کامل سوپاپ روی نشیمنگاه شده و باعث ایجاد نشتی ریز یا گیر کردن پیستون فرمان شود. استفاده از فیلتراسیون مناسب در مدار اکیداً توصیه می‌شود.

  • توجه به جهت جریان: در هنگام نصب خطی، حتماً به جهت فلش یا علائم حک شده روی بدنه شیر توجه کنید. اتصال اشتباه پورت‌های ورودی، خروجی و پیلوت می‌تواند به کل مدار آسیب جدی وارد کند.

  • آب‌بندی رزوه 3/4 اینچ: برای بستن اتصالات به سایز رزوه شیر، از نوار تفلون یا چسب‌های آب‌بندی مخصوص هیدرولیک به میزان استاندارد استفاده کنید تا از ورود مواد آب‌بندی به داخل مجاری شیر جلوگیری شود.
