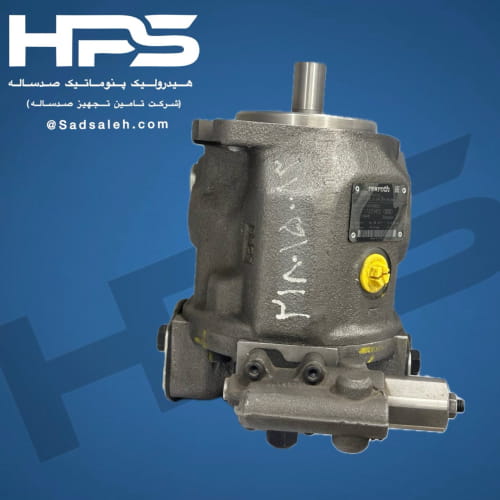

پمپ پیستونی دبی متغیر رکسروت (REXROTH) مدل A10VSO 28

پمپ پیستونی دبی متغیر رکسروت مدل A10VSO 28 DFR1/31R-VPA12N00 یکی از پرکاربردترین و مهندسی‌شده‌ترین پمپ‌های هیدرولیک در صنایع سنگین و نیمه‌سنگین است. این پمپ که توسط برند جهانی و معتبر Bosch Rexroth طراحی و تولید شده است، به دلیل راندمان حجمی بالا، طول عمر طولانی و قابلیت کنترل دقیق دبی و فشار، قلب تپنده بسیاری از سیستم‌های هیدرولیک صنعتی و راهسازی به شمار می‌رود.

در ادامه این راهنمای جامع، به بررسی تخصصی مشخصات فنی، کدهای مهندسی، نحوه عملکرد سیستم کنترلر DFR1 و مزایای ساختاری این پمپ می‌پردازیم تا انتخابی دقیق برای سیستم خود داشته باشید.

معرفی اجمالی کالا

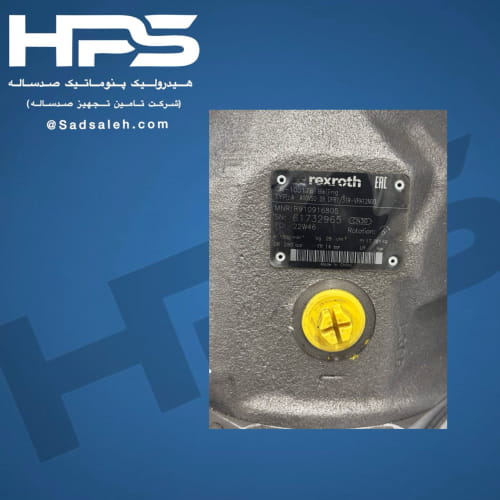

این محصول در بازارهای جهانی و مستندات فنی با نام تجاری زیر شناخته می‌شود: Rexroth Axial Piston Variable Pump A10VSO 28 DFR1/31R-VPA12N00

این پمپ از نوع پیستونی محوری با طراحی سواش‌پلیت (Swashplate) است که برای مدارها و سیستم‌های هیدرولیک مدار باز (Open Circuit) طراحی شده است. جریان خروجی پمپ متناسب با سرعت محرک (شفت خروجی الکتروموتور یا موتور دیزل) و زاویه صفحه سواش‌پلیت تغییر می‌کند. با تنظیم این زاویه، می‌توان خروجی پمپ را به طور دقیق بر اساس نیاز سیستم تنظیم کرد که این امر به بهینه‌سازی مصرف انرژی کمک شایانی می‌کند.

بررسی شیوه نام‌گذاری و رمزگشایی کد کالا (Model Code Breakdown)

هر بخش از کد پمپ هیدرولیک رکسروت نشان‌دهنده یک ویژگی ساختاری یا عملکردی خاص است. رمزگشایی کد پمپ A10VSO 28 DFR1/31R-VPA12N00 به شرح زیر است:

• A10VS: نشان‌دهنده سری پمپ‌های پیستونی محوری دبی متغیر رکسروت برای مدارهای باز است.

• O: طراحی بهینه‌شده برای کارکرد در سیستم‌های صنعتی و ماشین‌آلات ثابت.

• 28: جابجایی حجمی پمپ (Displacement) که برابر با 28 سی‌سی بر دور است.

• DFR1: نوع سیستم کنترلی پمپ. این کنترلر از نوع کنترل‌کننده فشار و جریان (Pressure and Flow Control) یا همان سیستم لود سنسینگ (Load Sensing) به همراه شیر برقی یا خط سیگنال خروجی برای بهینه‌سازی جریان است.

• 31: نشان‌دهنده سری ساخت (Series 31) پمپ است که پایداری و راندمان آن نسبت به نسل‌های قبلی ارتقا یافته است.

• R: جهت چرخش شفت پمپ به صورت راست‌گرد (Clockwise) از دید شفت خروجی است.

• V: جنس آب‌بندها و اورینگ‌های داخلی از نوع وایتون (FKM/Viton) است که مقاومت بالایی در برابر دما و سیال‌های هیدرولیکی خاص دارد.

• P: نوع شفت ورودی پمپ که از نوع شفت کلیددار (Parallel Shaft with Key) مطابق استاندارد DIN یا ISO است.

• A12: نوع فلنج اتصال و پورت‌های ورودی و خروجی پمپ (استاندارد SAE).

• N00: نشان‌دهنده پمپ تکی (بدون امکان کوپل کردن پمپ دوم در انتهای آن) است.

عملکرد کنترلر DFR1 (Load Sensing System) چیست؟

یکی از بزرگترین مزایای پمپ رکسروت کد A10VSO 28 DFR1، مکانیزم کنترل پیشرفته آن است. واژه DFR1 به سیستم کنترلر لود سنسینگ (Load Sensing) مجهز به اوریفیس داخلی یا خط سیگنال اکسترنال اشاره دارد.

در پمپ‌های دبی ثابت، پمپ همواره حداکثر جریان خود را به مدار می‌فرستد و روغن مازاد از طریق شیر فشار‌شکن هدر می‌رود که این امر باعث اتلاف شدید انرژی و داغ شدن سریع روغن هیدرولیک می‌شود. اما در پمپ رکسروت با کنترلر DFR1، پمپ به طور مداوم فشار مدار را حس می‌کند. زمانی که عملگرها (جک‌ها یا هیدرو‌موتورها) به جریان کمتری نیاز دارند، زاویه سواش‌پلیت پمپ کاهش یافته و دبی خروجی دقیقاً مطابق با نیاز مصرف‌کننده تنظیم می‌شود. این فرآیند علاوه بر کاهش چشمگیر مصرف برق الکتروموتور، استهلاک قطعات مکانیکی و دمای سیستم را به حداقل می‌رساند.

ویژگی‌ها و مزایای ساختاری پمپ Rexroth A10VSO 28

• تولید صدای بسیار پایین: طراحی دقیق پیستون‌ها و مجاری عبور روغن به گونه‌ای است که آلودگی صوتی پمپ در محیط‌های کارگاهی بسیار ناچیز است.

• تحمل فشار بالا: این پمپ در حالت دائم توانایی کارکرد در فشار 280 بار را دارد و شوک‌های هیدرولیکی را تا 350 بار به خوبی تحمل می‌کند.

• آب‌بندهای وایتون (Viton): استفاده از متریال وایتون (V) در ساختار اورینگ‌ها، تضمین‌کننده مقاومت پمپ در برابر حرارت بالای روغن و سیالات هیدرولیکی با پایه سنتتیک است.

• نسبت توان به وزن عالی: پمپ ابعاد کامپکتی دارد اما دبی و فشار فوق‌العاده‌ای را در خروجی فراهم می‌آورد که نصب آن را در فضاهای محدود آسان می‌کند.

کاربردهای رایج پمپ رکسروت 28 سی‌سی در صنایع

این پمپ به دلیل تطبیق‌پذیری بالا، در طیف گسترده‌ای از ماشین‌آلات صنعتی و کارگاهی استفاده می‌شود:

1. ماشین‌آلات تزریق پلاستیک: برای تامین فشار و دبی متغیر جک‌های تزریق و گیره.

2. پرس‌های هیدرولیک کوچک و متوسط: جهت کنترل دقیق سرعت و نیروی پرس.

3. صنایع فولاد و متالورژی: در یونیت‌های هیدرولیک خطوط نورد و جابجایی مواد.

4. ماشین‌آلات راهسازی و معدنی: سیستم‌های فرمان و هیدرو‌موتورهای کمکی.

5. صنایع سیمان و پتروشیمی: در یونیت‌های هیدرولیک باز و بسته کردن ولوهای بزرگ و محرک‌های مکانیکی.

نکات مهم در نصب و راه‌اندازی پمپ A10VSO 28

برای تضمین طول عمر بالا و جلوگیری از خرابی زودهنگام این پمپ گران‌قیمت آلمانی، رعایت نکات زیر الزامی است:

• هواگیری قبل از استارت: پیش از روشن کردن سیستم برای اولین بار، حتماً پوسته پمپ را از طریق پورت تخلیه (Drain) با روغن هیدرولیک کاملاً تمیز پر کنید تا پمپ دچار چرخش خشک (Dry Run) نشود.

• فیلتراسیون دقیق: پمپ‌های پیستونی به شدت نسبت به آلودگی روغن حساس هستند. استفاده از فیلترهای استاندارد با مش میکرونی بالا در مسیر برگشت و مکش سیستم الزامی است.

• تنظیم دقیق کوپلینگ: تراز بودن شفت الکتروموتور و شفت پمپ باید با ساعت اندیکاتور چک شود تا از ایجاد بارهای شعاعی و محوری روی بلبرینگ‌های پمپ جلوگیری شود.
