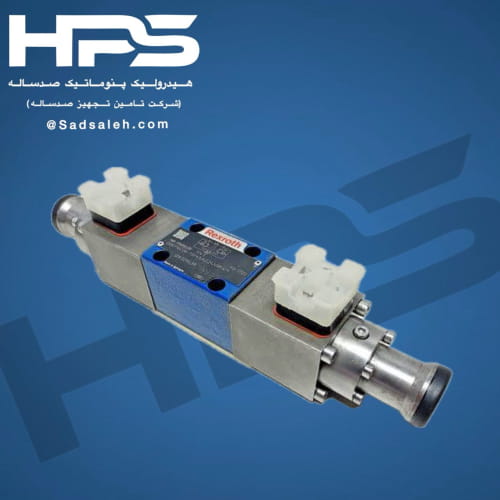

پروپرشنال پرشر ریلیف ولو رکسروت (REXROTH) مدل DBEP 6C06-13/45AG24N9K4M

در سیستم‌های هیدرولیک صنعتی مدرن، تنظیم دقیق و لحظه‌ای فشار مدار متناسب با نیاز فرآیند، کلید دستیابی به راندمان بالا و کنترل دقیق نیروی عملگرهاست. شیرهای کنترل فشار معمولی (مانند ریلیف ولوهای دستی) تنها روی یک فشار ثابت تنظیم می‌شوند و برای تغییر آن نیاز به دخالت دستی اپراتور است. اما در خطوط تولید اتوماسیون و پیچیده، فشار مدار باید به صورت پیوسته و بر اساس فرمان‌های صادر شده از سیستم‌های کنترل مرکزی (PLC) تغییر کند. برای این منظور، کمپانی آلمان بوش رکسروت سری شیرهای فشار شکن پروپورشنال خود را با عنوان تجاری تکمیلی Proportional Pressure Relief Valve, Direct Operated طراحی و روانه بازار کرده است. قطعه‌ای که با کد فنی تخصصی DBEP 6C06-13/45AG24N9K4M شناخته می‌شود، یک شیر کنترل فشار پروپورشنال تحریک مستقیم با عملکرد فوق‌العاده دقیق و ابعاد فشرده است که استاندارد جدیدی را در کنترل هیدرولیک صنعتی ارائه می‌دهد.

در این مقاله تخصصی، به کالبدشکافی ساختار قطعه، تحلیل جزءبه‌جزء کد فنی پیچیده، مکانیزم عملکرد داخلی پروپورشنال و بررسی مشخصات هیدرولیکی آن می‌پردازیم تا یک محتوای مرجع و کامل برای وب‌سایت خود در اختیار داشته باشید.

کد فنی شیرهای هیدرولیک رکسروت آلمان دقیقاً مانند یک شناسنامه مهندسی عمل می‌کند که تمام ویژگی‌های هیدرولیکی، برقی و مکانیکی قطعه را فاش می‌سازد. برای درک علمی این کالا، کد فنی آن را به تفکیک کالبدشکافی می‌کنیم:

• DBE: نشان‌دهنده ماهیت کالا به عنوان شیر کنترل فشار یا فشار شکن (Pressure Relief Valve) با مکانیزم کنترل برقی پروپورشنال است.

• P: این حرف کلیدی نشان می‌دهد که این شیر مجهز به سیستم سنسور و کارت الکترونیکی داخلی یا مکانیزم بهینه‌سازی شده برای کنترل دقیق نسبت عملکرد (Proportional) است.

• 6: نشان‌دهنده سایز نامی یا همان فریم هیدرولیکی شیر است که در استانداردهای جهانی به نام سایز ۶ یا استاندارد بین‌المللی سیتوپ ۳ (CETOP 3) شناخته می‌شود.

• C: نوع نقشه داخلی و نحوه چیدمان پورت‌های فرمان و تخلیه شیر را در بلوک زیرشیری مشخص می‌کند.

• 06: معرف حداکثر جریان یا محدوده دبی عبوری کالا در خط پایلوت یا خط اصلی است.

• 13: نشان‌دهنده سری ساخت و ارتقای قطعات مکانیکی در خط تولید کمپانی بوش رکسروت آلمان است.

• 45: این عدد بسیار حیاتی، نشان‌دهنده حداکثر فشار قابل تنظیم توسط این شیر پروپورشنال بر حسب بار (45 bar) است.

• A: معرف نوع طراحی بدنه و پورت‌های هیدرولیکی کالا است.

• G24: ولتاژ کاری سولنوئید (بوبین) پروپورشنال شیر را مشخص می‌کند که برابر با ۲۴ ولت جریان مستقیم (24V DC) است.

• N9: نشان‌دهنده مجهز بودن شیر به پین یا دکمه تحریک دستی اضطراری مخفی است که به اپراتور اجازه می‌دهد در زمان قطع برق یا مراحل تست اولیه ماشین، شیر را به صورت دستی تحریک کند.

• K4: نوع اتصال الکتریکی شیر را مشخص می‌کند که از نوع سوکتی استاندارد و چهار پین است.

• M: نشان‌دهنده جنس آب‌بندی داخلی یا مکانیزم متریال به کار رفته در پاپت‌های داخلی شیر است.

شیر بوش رکسروت مدل DBEP 6C06-13/45AG24N9K4M از نوع تحریک مستقیم (Direct Operated) است. در شیرهای فشار شکن دستی معمولی، نیروی یک فنر فلزی تعیین‌کننده فشار شکست شیر است؛ اما در این شیر پروپورشنال، فنر فلزی جای خود را به یک سولنوئید پروپورشنال (Proportional Solenoid) بسیار دقیق داده است. سولنوئید پروپورشنال بر خلاف بوبین‌های معمولی (که فقط دو حالت قطع و وصل دارند)، نیرویی تولید می‌کند که کاملاً متناسب با میزان جریان الکتریکی (آمپر) ورودی به آن است.

هنگامی که سیگنال جریان الکتریکی (مثلاً از طریق یک کارت آمپلی‌فایر پروپورشنال) به بوبین ۲۴ ولت این شیر ارسال می‌شود، میدان مغناطیسی ایجاد شده شفت متحرک بوبین را به سمت جلو حرکت می‌دهد. این شفت نیروی خود را مستقیماً به یک ساچمه یا پاپت مخروطی سخت‌کاری‌شده وارد می‌کند و آن را به روی نشیمن‌گاه (صندلی) تیز شیر می‌فشارد. فشار روغن هیدرولیک مدار در پورت ورودی شیر، تلاش می‌کند پاپت را به عقب براند و به سمت تانک تخلیه شود.

تا زمانی که نیروی حاصل از فشار روغن هیدرولیک کمتر از نیروی مغناطیسی بوبین باشد، شیر کاملاً بسته می‌ماند. به محض اینکه فشار مدار از حد تعیین شده توسط جریان الکتریکی بالاتر برود، پاپت به مقدار بسیار جزئی از روی صندلی خود بلند شده و دبی اضافه روغن را به پورت تانک هدایت می‌کند تا فشار خط در همان سطح تنظیم شده ثابت بماند. از آنجا که رابطه بین جریان الکتریکی بوبین و نیروی فشردگی پاپت کاملاً خطی و دقیق است، شما می‌توانید با تغییر میلی‌آمپر ورودی، فشار هیدرولیک مدار را با دقت فوق‌العاده بالا از صفر تا حداکثر ۴۵ بار کنترل و برنامه‌ریزی کنید.

سولنوئید این شیر نیز از نوع مرطوب (Wet-pin) طراحی شده است؛ یعنی هسته بوبین درون روغن هیدرولیک قرار دارد. این ویژگی باعث مستهلک شدن ضربات مکانیکی، کاهش صدا و خنک‌کاری مداوم سیم‌پیچ سولنوئید در کارکردهای طولانی‌مدت صنعتی می‌شود.

به دلیل محدوده فشار کاری کنترل‌شده تا ۴۵ بار و دقت بسیار بالا در تغییرات پله‌ای فشار، این شیر در بخش‌های حساسی از صنایع اتوماسیون به کار گرفته می‌شود:

• سیستم‌های کنترل ترمز هیدرولیک: در جرثقیل‌های سنگین و وینچ‌های صنعتی که نيروی ترمز باید به صورت نرم و تدریجی اعمال شود.

• شیرهای کنترل فشار پایلوت: به عنوان شیر فرمان برای تغییر فشار در ریلیف ولوهای پایلوتی غول‌پیکر در صنایع فولاد و پرس‌های بزرگ.

• تسترهای هیدرولیک و آزمایشگاهی: در استندهای تست قطعات صنعتی که نیاز به اعمال سیکل‌های فشاری مختلف و شبیه‌سازی شرایط واقعی کارکرد دارند.

• ماشین‌آلات تزریق پلاستیک و دایکاست: جهت تنظیم دقیق فشار هولدینگ یا فشار پشت پران قالب در فازهای مختلف فرآیند تولید.

  شیرهای پروپورشنال تجهیزات بسیار حساسی هستند و طول عمر آن‌ها مستقیماً به رعایت استانداردهای دقیق مهندسی بستگی دارد:

  1. حساسیت شدید به فیلتراسیون روغن: در شیرهای پروپورشنال به دلیل لقی‌های بسیار کوچک میکرونی و لبه‌های دقیق پاپت، وجود کوچک‌ترین ذرات آلودگی یا براده در روغن می‌تواند صدمات جبران‌ناپذیری به شیر وارد کند. آلودگی روغن باعث خطای هیسترزیس (عدم انطباق رفت و برگشت فشار) یا قفل شدن کامل شیر می‌شود. استفاده از فیلترهای خط فشار با دقت بالا (حداقل ۱۰ میکرون) الزامی است.

  2. استفاده از کارت آمپلی‌فایر مناسب: برای راه‌اندازی بوبین پروپورشنال این شیر، نباید ولتاژ ۲۴ ولت را به صورت مستقیم و ساده وصل کرد. این شیرها نیازمند کنترل جریان (میلی‌آمپر) با فرکانس مشخص (Dither) هستند که توسط کارت‌های الکترونیکی آمپلی‌فایر مخصوص رکسروت یا بردهای کنترل پروپورشنال استاندارد تامین می‌شود. فرکانس دیتر مانع از چسبندگی مکانیکی قطعات داخلی شیر می‌شود.

  3. نصب پیچ‌های بلوک زیرشیری: در هنگام نصب شیر روی بلوک زیرشیری، تمیز بودن سطح تماس و سلامت اورینگ‌های کفی را بررسی کنید. پیچ‌ها باید به صورت ضربدری و با گشتاور (نیوتن‌متر) استاندارد توصیه شده توسط رکسروت سفت شوند تا بدنه شیر دچار پیچیدگی و اعوجاج مکانیکی نگردد.
