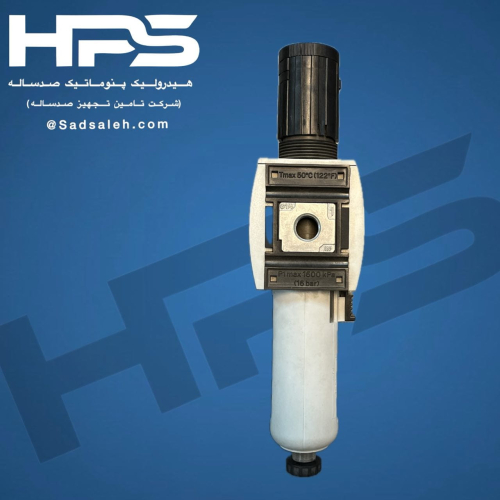

واحد مراقبت “1/4 اونتیکس (AVENTICS) مدل R412006175

هوای فشرده تولید شده توسط کمپرسورها، به عنوان شریان حیاتی سیستم‌های اتوماسیون صنعتی شناخته می‌شود. با این حال، این هوای خروجی در حالت عادی به هیچ عنوان برای ورود به تجهیزات ظریف و حساسی مانند شیرهای برقی پنوماتیک، جک‌ها، پوزیشنرها و قطعات ابزار دقیق مناسب نیست. هوای فشرده خام حاوی مقادیر زیادی رطوبت ناخواسته (آب متبلور شده)، ذرات معلق میکرونی، گرد و غبار، براده‌های زنگ‌زده خطوط لوله‌کشی و ذرات روغن سوخته کمپرسور است. ورود این آلاینده‌ها به سیستم اتوماسیون، گریس قطعات را شسته، اورینگ‌ها را خشک و فرسوده کرده و در نهایت منجر به توقف‌های ناگهانی و بسیار هزینه‌بر خط تولید می‌گردد. از سوی دیگر، نوسانات فشار هوا نیز عملکرد سیلندرها را مختل می‌کند. راهکار استاندارد و مهندسی برای رفع تمامی این مشکلات، استفاده از واحد مراقبت پنوماتیک (FRL Unit) است.

در میان تولیدکنندگان برتر جهانی، کمپانی اصیل و آلمانی AVENTICS (که به عنوان زیرمجموعه کلیدی هلدینگ بزرگ Emerson آمریکا فعالیت می‌کند و پیش از این با نام پنوماتیک بوش رکسروت Bosch Rexroth شناخته می‌شد) با طراحی AVENTICS Air Preparation Unit R412006775 راهکاری مهندسی‌شده و فوق‌العاده باکیفیت را برای آماده‌سازی هوای فشرده عرضه کرده است. این تجهیز که در بازار ایران با نام واحد مراقبت دو تکه آونتیکس کد R412006775 سایز 1/4 اینچ شناخته می‌شود، یک پکیج کامل برای فیلتراسیون، تنظیم دقیق فشار و روغن‌کاری سیستم پنوماتیک است. در این بررسی جامع، به کالبدشکافی ساختار، مکانیزم عملکرد، مزایا و کاربردهای این کالا می‌پردازیم.

ساختار و اجزای تشکیل‌دهنده AVENTICS FRL Unit R412006775

واحد مراقبت AVENTICS R412006775 دارای طراحی مدرن دو تکه (اصطلاحاً دوقلو) است. در این نوع طراحی، بخش فیلتر و رگلاتور در یک هوزینگ واحد ادغام شده‌اند (فیلتر-رگلاتور یا اصطلاحاً FR) و بخش روغن‌زن (Lubricator) در هوزینگ مجاور قرار گرفته است که این دو بخش به صورت کاملاً مستحکم و آب‌بند به یکدیگر کوپل شده‌اند. این سبک طراحی باعث می‌شود تجهیز ابعاد بسیار کامپکتی داشته باشد و برای نصب در فضاهای محدود یا داخل تابلوهای پنوماتیک ماشین‌آلات بسیار مناسب باشد.

۱. مکانیزم فیلتر-رگلاتور (Filter-Regulator)

هنگامی که هوای فشرده وارد پورت ورودی سایز 1/4 اینچ این قطعه می‌شود، ابتدا از یک پره گردبادی (سانتریفیوژ داخلی) عبور می‌کند. این پره هوا را به چرخش درمی‌آورد و در اثر نیروی گریز از مرکز، قطرات درشت آب و ذرات سنگین به دیواره مخزن برخورد کرده و به پایین سقوط می‌کنند. در مرحله بعد، هوا از درون یک المنت فیلتر متخلخل با دقت میکرونی عبور می‌کند تا ذرات جامد میکرونی و گرد و غبار کاملاً به دام بیفتند.

بلافاصله در بخش بالایی این هوزینگ، مکانیزم رگلاتور دیافراگمی متوازن قرار دارد. با چرخاندن ولوم تنظیم فوقانی، نیروی فنر بر روی دیافراگم تغییر کرده و فشار ورودی را به یک فشار خروجی ثابت و بدون نوسان تبدیل می‌کند. این رگلاتور مجهز به سیستم ریلیف (Relieving) یا تخلیه اضافه فشار خروجی است؛ یعنی اگر به دلیل نیروهای مکانیکی خارجی روی جک‌ها، فشار در سمت مصرف‌کننده به طور ناگهانی بالا برود، رگلاتور خود به خود هوای اضافی را به محیط تخلیه می‌کند تا به اتصالات و شیلنگ‌ها آسیبی نرسد.

۲. مکانیزم روغن‌زن (Lubricator)

پس از آنکه هوا کاملاً فیلتر و فشار آن تثبیت شد، وارد بخش لوبریکاتور یا روغن‌زن می‌شود. عملکرد این بخش بر اساس اصل ونتوری است. عبور جریان هوا از یک گلویی باریک، باعث ایجاد اختلاف فشار و مکش روغن از مخزن به سمت کلاهک شیشه‌ای بالای تجهیز می‌شود. روغن به صورت قطرات بسیار ریز و مِست (مه غلیظ میکرونی) درآمده و همراه با جریان هوا به سمت شیرها و سیلندرهای پنوماتیک حرکت می‌کند. این روغن‌کاری مداوم و دقیق، اصطکاک داخلی قطعات متحرک را به حداقل رسانده و از خشکی و ترک خوردن اورینگ‌ها جلوگیری می‌کند.

ویژگی‌های برجسته فنی و مزایای رقابتی

انتخاب واحد مراقبت AVENTICS R412006775 تضمین‌کننده عملکرد بدون نقص اتوماسیون کارخانه است. ویژگی‌های متمایز این کالا عبارتند از:

1. ابعاد کامپکت و وزن بهینه: سایز رزوه اتصالات این کالا 1/4 اینچ است که آن را برای سیستم‌های پنوماتیک با ابعاد متوسط و کوچک، دستگاه‌های آزمایشگاهی، جک‌های کورس کوتاه و شیرهای برقی سایز کوچک بسیار ایده‌آل کرده است.

2. پایداری عالی فشار (کمترین هیسترزیس): رگلاتور این واحد مراقبت نسبت به تغییرات دبی مصرفی حساسیت بهینه‌ای دارد و اجازه نمی‌دهد فشار خروجی دچار افت یا نوسان شدید شود.

3. تخلیه نیمه اتوماتیک آب (Semi-automatic drain): مخزن فیلتر مجهز به مکانیزم تخلیه هوشمند نیمه اتوماتیک است. به محض اینکه فشار سیستم قطع شود (مثلاً در پایان شیفت کاری)، آب جمع‌آوری‌شده در ته مخزن به صورت خودکار تخلیه می‌گردد. همچنین امکان تخلیه دستی نیز وجود دارد.

4. ولوم تنظیم فشار قفل‌شونده (Push-Lock): ولوم تنظیم فشار دارای مکانیزم فشاری است. پس از تنظیم فشار روی عدد دلخواه، با فشردن ولوم به سمت پایین، تنظیمات کاملاً قفل می‌شود تا لرزش دستگاه‌ها باعث تغییر فشار نشود.

5. مخازن مقاوم با محافظ (Bowl Guard): کاسه‌های آب و روغن از جنس پلی‌کربنات شفاف و باکیفیت ساخته شده‌اند تا سطح آب و روغن به راحتی قابل رویت باشد. همچنین این کاسه‌ها توسط یک گارد محافظ فلزی یا پلیمری مستحکم پوشانده شده‌اند تا در برابر ضربات فیزیکی بیرونی کاملاً ایمن باشند.

   کاربردهای صنعتی واحد مراقبت آونتیکس سایز 1/4 اینچ

   کد محصول R412006775 به دلیل ابعاد استاندارد رزوه 1/4 اینچ و دقت فوق‌العاده بالا، در طیف وسیعی از صنایع و ماشین‌آلات اتوماسیون کاربرد دارد:

   • ماشین‌آلات بسته‌بندی و داروسازی: تامین هوای فشرده تمیز و فیلتر شده برای شیرهای برقی فرمان و جک‌های کوچک خطوط پرکن و بسته‌بندی قرص و شربت.

   • صنایع الکترونیک و ابزار دقیق: فیلتراسیون رطوبت و ذرات جهت حفاظت از سنسورهای فشار و پوزیشنرهای بادی حساس.

   • تجهیزات پزشکی و دندانپزشکی: آماده‌سازی هوای فشرده بدون روغن فاسد و ذرات معلق برای یونیت‌ها و ابزارهای ظریف.

   • دستگاه‌های چاپ و لیزر: پایداری فشار جک‌های پنوماتیک تنظیم‌کننده رول‌های کاغذ و فیلم‌های ظریف بسته‌بندی.

   راهنمای نصب، راه‌اندازی و نگهداری کالا

   برای بهره‌مندی از حداکثر راندمان و طول عمر طولانی این واحد مراقبت آلمانی، رعایت نکات فنی زیر الزامی است:

   • جهت نصب و جریان: تجهیز باید حتماً به صورت کاملاً عمودی نصب شود تا عملکرد تخلیه آب و مکش روغن به درستی انجام گیرد. همچنین جریان هوا باید دقیقاً مطابق با فلش حک‌شده روی بدنه (از سمت فیلتر به سمت روغن‌زن) وارد قطعه شود.

   • انتخاب روغن پنوماتیک مناسب: در مخزن روغن‌زن تنها از روغن‌های استاندارد سبک پنوماتیک (مانند روغن پایه معدنی با ویسکوزیته ISO VG 32) استفاده کنید. مصرف چسب، روغن هیدرولیک سنگین یا روغن موتور باعث گرفتگی شدید مجرای ونتوری و خرابی دستگاه می‌شود.

   • تنظیم قطرات روغن: از طریق پیچ گوشتی و پیچ تنظیم بالای کلاهک روغن‌زن، میزان ورود روغن را متناسب با تعداد دبی مصرفی سیستم تنظیم کنید (معمولاً ۱ تا ۳ قطره به ازای هر ۱۰۰۰ لیتر عبور هوا کافی است).
