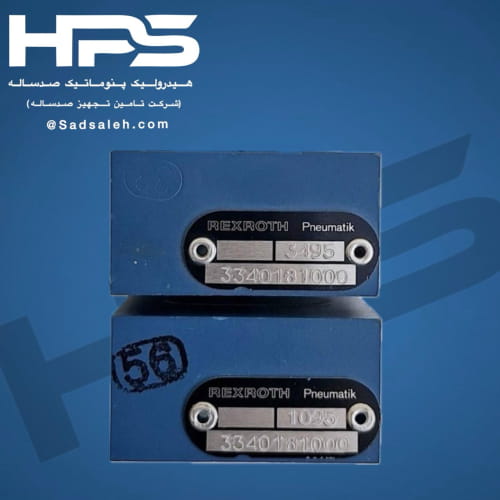

قفل کن هیدرولیک و پنوماتیک (REXROTH) مدل 3340181000

در سیستم‌های اتوماسیون صنعتی، خطوط تولید سنگین و مدارات هیدرولیک و پنوماتیک، حفظ امنیت بار و جلوگیری از افت ناگهانی فشار یکی از حیاتی‌ترین پارامترهای طراحی محسوب می‌شود. زمانی که یک جک صنعتی تحت بار سنگین قرار دارد یا یک بازوی رباتیک قطعه‌ای قیمتی را معلق نگه داشته است، هرگونه افت فشار یا قطعی ناگهانی جریان می‌تواند خطرات جانی و خسارات مالی جبران‌ناپذیری به بار آورد. در این میان، تجهیزات قفل‌کن سیستم یا همان Pilot Operated Check Valve نقش کلیدی فرشته نجات را ایفا می‌کنند.

سوپاپ یک‌طرفه فرمان‌پذیر یا همان سوپاپ رکسروت هیدرولیک قفل کن با کد فنی 3340181000 تولید شده توسط کمپانی بزرگ Bosch Rexroth / AVENTICS، یکی از باکیفیت‌ترین و مطمئن‌ترین تجهیزات قفل‌کن جریان در صنعت جهانی است. این شیر یک‌طرفه پیلوتی با مسدود‌سازی کامل و بدون نشتی مسیر، تضمین می‌کند که سیستم شما تحت هر شرایطی ثابت و ایمن باقی بماند.

سوپاپ قفل کن چیست و چگونه کار می‌کند؟

برای درک بهتر عملکرد سوپاپ قفل‌کن کد 3340181000، ابتدا باید با مفهوم چک‌والو پیلوتی یا همان Rexroth Pilot Operated Check Valve آشنا شویم.

یک سوپاپ یک‌طرفه معمولی (Check Valve) اجازه عبور سیال یا هوا را تنها در یک جهت می‌دهد و از بازگشت آن در جهت مخالف جلوگیری می‌کند. اما در خیلی از مدارها نیاز است که سیال در شرایط عادی در یک جهت بلوکه باشد، ولی هنگامی که اپراتور یا PLC فرمان می‌دهد، مسیر بازگشت نیز باز شود. اینجاست که سوپاپ قفل‌کن وارد مدار می‌شود.

مکانیسم تحریک و باز کردن مسیر معکوس:

۱. حالت قفل مستقیم (Lock Position): هنگامی که سیال از پورت ورودی وارد می‌شود، پپت یا مخروطی داخلی سوپاپ کنار رفته و جریان به سمت جک حرکت می‌کند. به محض متوقف شدن پمپ یا شیر اصلی، فنر داخلی سوپاپ مجدداً مسیر را کاملاً می‌بندد. در این حالت، جریان به هیچ عنوان نمی‌تواند برگردد و جک کاملاً قفل می‌شود. ۲. حالت آزاد‌سازی با سیگنال پیلوت (Pilot Command): برای اینکه جک بتواند به عقب بازگردد، یک فشار فرمان (Pilot Pressure) به پورت پیلوت سوپاپ اعمال می‌شود. این فشار پیلوتی، پیستون داخلی سوپاپ را حرکت داده و سوپاپ یک‌طرفه را به صورت مکانیکی باز نگه می‌دارد. در این لحظه سیال می‌تواند در جهت معکوس جریان یابد و جک به آرامی و بدون خطر حرکت کند.

ویژگی‌ها و مزایای برجسته سوپاپ قفل کن رکسروت 3340181000

۱. آب‌بندی ۱۰۰ درصد بدون نشتی (Zero Leakage)

یکی از چالش‌های بزرگ در شیرهای اسپل دار یا کنترل جهت عادی، وجود نشتی‌های بسیار ریز میکرونی است که باعث می‌شود جک‌ها به مرور زمان تحت بار نشست کنند. اما سوپاپ قفل‌کن 3340181000 با ساختار مخروطی و نشست فلز روی لاستیک/فلز، مسدودسازی کامل را فراهم کرده و اجازه حتی یک قطره یا یک حباب نشتی را نمی‌دهد.

۲. طول عمر بسیار بالا و ساخت آلمان (Made in Germany)

این کالا با بالاترین متریال و استاندارد صنعتی در کشور آلمان تولید شده است. آلیاژ بدنه مقاوم در برابر خوردگی، فنرهای ضد خستگی و قطعات داخلی سخت‌کاری شده تضمین می‌کنند که این تجهیز میلیون‌ها سیکل کاری را بدون نیاز به تعمیر یا تعویض طی کند.

۳. ابعاد کامپکت و نصب آسان

طراحی مکعبی و فشرده این سوپاپ باعث می‌شود تا به راحتی بر روی خطوط لوله‌کشی، بلوک‌های مانیفولد یا مستقیماً روی ورودی سیلندرها و جک‌ها نصب شود. سایز رزوه G 1/4 اینچ آن، تطابق کامل با اتصالات استاندارد صنعتی را فراهم می‌سازد.

۴. ایمنی بالا در برابر قطعی ناگهانی فشار

در صورت پاره شدن شلنگ باد یا روغن، افت فشار ناگهانی پمپ یا قطع برق سیستم، این سوپاپ بلافاصله مسیر را قفل کرده و از سقوط بار، آسیب به اپراتور و شکستن قالب‌ها جلوگیری می‌کند.

کاربردهای صنعتی سوپاپ قفل کن REXROTH 3340181000

این سوپاپ قفل‌کن در طیف وسیعی از ماشین‌آلات و صنایع کاربرد دارد:

• جک‌های بالابر و لیفتراک‌های صنعتی: برای ثابت نگه داشتن شاخک‌ها و بارهای سنگین در ارتفاع.

• میزهای هیدرولیکی و قیچی‌ای (Scissor Lifts): جلوگیری از سقوط ناگهانی میز هنگام کار اپراتور.

• دستگاه‌های پرس و قالب‌گیری: قفل کردن جک نگهدارنده قالب در تمام طول زمان تزریق یا شکل‌دهی.

• ماشین‌آلات بسته‌بندی و رباتیک: ثابت نگه داشتن بازوهای مکانیکی در وضعیت خاموش بودن دستگاه.

• دستگاه‌های CNC و گیره‌های هیدرولیکی/پنوماتیکی: جهت اطمینان از شل نشدن قطعه‌کار تحت ماشین‌کاری سنگین.

نکات مهم در نصب و نگهداری سوپاپ قفل کن

برای بهره‌مندی از حداکثر راندمان و طول عمر این سوپاپ، رعایت نکات زیر الزامی است:

1. فیلتراسیون دقیق سیال: ورود ذرات براده، گرد و غبار یا آلودگی به داخل سوپاپ می‌تواند مانع از نشست کامل مخروطی روی نشیمنگاه شده و باعث نشتی شود. حتماً از فیلتر مناسب در مدار استفاده کنید.

2. محاسبه دقیق فشار پیلوت: برای باز شدن سوپاپ در جهت معکوس، فشار اعمال شده به پورت پیلوت باید متناسب با فشار پشت سوپاپ باشد.

3. استفاده از نوار تفلون یا چسب رزوه مناسب: هنگام بستن اتصالات بر روی رزوه G 1/4 اینچ، مراقب باشید زواید نوار تفلون وارد مجاری داخلی سوپاپ نشود.

چرا خرید از ما؟

در بازار تجهیزات حساس صنعتی، اصالت کالا حرف اول را می‌زند. شرکت تأمین تجهیز صدساله با سال‌ها تجربه در واردات و تأمین قطعات پنوماتیک ما می‌دانیم که توقف خط تولید به دلیل خرابی یک قطعه کوچک، چقدر هزینه‌بر است؛ لذا با حذف واسطه‌ها، این کالا را با قیمت رقابتی و در سریع‌ترین زمان ممکن به سراسر کشور ارسال می‌کنیم.

با قیمت مناسب و کالا اصلی با خیال راحت از ما خرید کنید فروشگاه صدساله تنها یک نام نیست، بلکه تعهدی بر کیفیت و اصالت است. شما می‌توانید با اطمینان کامل از مشاوره تخصصی کارشناسان ما بهره‌مند شوید تا دقیقاً قطعه مورد نیاز تجهیزات خود را انتخاب کنید.
