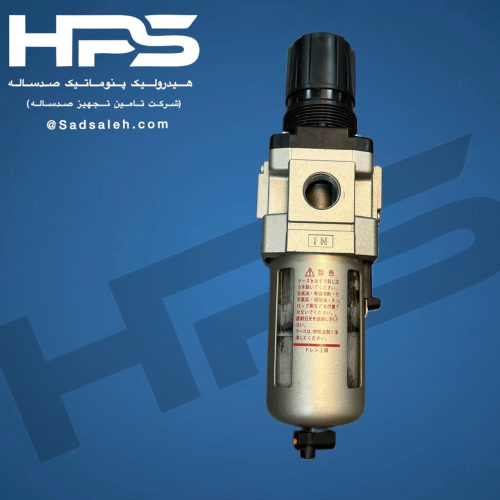

فیلتر رگلاتور (SMC) مدل AW30-03

محصول AW30-03 یکی از پرفروش‌ترین، محبوب‌ترین و کارآمدترین تجهیزات آماده‌سازی هوای فشرده (Air Preparation) در دنیای اتوماسیون صنعتی و سیستم‌های پنوماتیک است. این کالا که توسط برند جهانی و پیشرو SMC طراحی و تولید می‌شود، در واقع یک فیلتر رگلاتور پنوماتیک (Filter Regulator) یکپارچه است. این تجهیز دو وظیفه حیاتی یعنی جداسازی ذرات معلق و رطوبت از هوای فشرده و همچنین تنظیم و تثبیت دقیق فشار خروجی را به طور همزمان در یک بدنه متراکم انجام می‌دهد.

هوای فشرده خروجی از کمپرسورها حاوی مقادیر زیادی رطوبت، قطرات آب، روغن سوخته کمپرسور و ذرات ریز زنگ‌زدگی لوله‌ها است. اگر این هوای آلوده مستقیماً وارد تجهیزات حساس مانند شیرهای برقی، ابزار دقیق و جک‌های پنوماتیک شود، به سرعت باعث شسته شدن گریس داخلی، آسیب به آب‌بندها و در نهایت جام کردن و خرابی زودرس قطعات می‌گردد. از طرفی دیگر، نوسانات فشار باد خط تولید، عملکرد ماشین‌آلات را مختل می‌کند.

شرکت ژاپنی اس ام سی برای حل این دو چالش بزرگ به صورت همزمان، سری AW را طراحی کرده است. نام انگلیسی این محصول در مراجع و داکیومنت‌های فنی SMC AW30-03 Filter Regulator یا به صورت کامل‌تر SMC AW30-03-A Air Filter Regulator می‌باشد. کد کالا AW30-03 نشان‌دهنده یک فیلتر رگلاتور ماژولار از سایز بدنه سری ۳۰ با پورت‌های اتصالی ۳/۸ اینچ است. این کالا به دلیل طراحی یکپارچه (Space-saving)، علاوه بر کاهش اتصالات و کاهش احتمال نشتی هوا، فضای بسیار کمی را در تابلوهای پنوماتیک اشغال می‌کند و هزینه‌های خرید مجزای فیلتر و رگلاتور را به شدت کاهش می‌دهد.

مکانیزم فیلتراسیون و تنظیم فشار در سری AW30

هنگام ورود هوای فشرده به داخل فیلتر رگلاتور AW30-03، ابتدا هوا از یک پره چرخان عبور می‌کند که باعث ایجاد جریان گردبادی (Centrifugal) می‌شود. این نیروی گریز از مرکز، قطرات درشت آب و ذرات سنگین مایع را به دیواره کاسه فیلتر (Bowl) کوبیده و آن‌ها را در کف کاسه جمع‌آوری می‌کند. سپس هوا از یک المنت فیلتر با دقت ۵ میکرون عبور کرده تا کوچکترین ذرات جامد معلق نیز مهار شوند.

پس از فرآیند فیلتراسیون، هوا وارد بخش رگلاتور دیافراگمی کالا می‌شود. اپراتور با چرخاندن دستگیره بالای دستگاه، کشش فنر کالیبره شده داخلی را تغییر می‌دهد تا خروجی دقیقاً روی فشار کاری مورد نظر ثابت شود. این رگلاتور از نوع Relieving (دارای تخلیه ثانویه) است؛ به این معنی که در صورت بالا رفتن ناگهانی فشار در سمت جک‌ها، رگلاتور هوای اضافی را به صورت اتوماتیک از روزنه داخلی خود تخلیه می‌کند تا سیستم همیشه پایدار بماند.

ویژگی‌ها و مزایای برجسته فیلتر رگلاتور SMC AW30-03

۱. دقت فیلتراسیون فوق‌العاده ۵ میکرون

بر خلاف بسیاری از فیلترهای معمولی بازار که دارای المنت ۴۰ میکرون هستند، مدل AW30-03 به صورت استاندارد از فیلتر ۵ میکرونی بهره می‌برد. این دقت بالا تضمین می‌کند که ریزترین ذرات گرد و غبار و گرده‌های زنگ‌زدگی لوله‌ها توان عبور از فیلتر را نداشته باشند و شیرهای برقی حساس اتوماسیون شما کاملاً بیمه شوند.

۲. دستگیره تنظیم فشار قفل‌شونده (Push-Lock Knob)

مکانیزم کلاهک تنظیم فشار در این محصول به صورت فشاری طراحی شده است. اپراتور پس از کالیبره کردن فشار روی مقدار مورد نظر (مثلاً ۶ بار)، با فشردن دستگیره به سمت پایین آن را قفل می‌کند. این ویژگی هوشمندانه مانع از دستکاری ناخواسته فشار خط یا تغییر آن به دلیل ارتعاشات و لرزش‌های شدید ماشین‌آلات صنعتی در کارگاه می‌شود.

۳. کاسه فیلتر پلی‌کربنات با گارد محافظ فلزی

کاسه جمع‌آوری رطوبت در سری جدید AW30 به صورت کاملاً عایق و دو لایه طراحی شده است. لایه داخلی از جنس پلی‌کربنات شفاف است تا میزان آب جمع‌شده به راحتی قابل رویت باشد و لایه بیرونی یک گارد محافظ مستحکم است که کاسه را در برابر ضربات فیزیکی ناگهانی ابزارآلات در محیط کارخانه کاملاً محافظت می‌کند.

۴. طراحی ماژولار و کاهش افت دبی

ساختار داخلی مجاری عبور هوا در برند SMC به گونه‌ای مهندسی شده است که با وجود سایز رزوه 3/8 اینچ، بالاترین نرخ دبی جریان را با کمترین میزان افت فشار (Pressure Drop) عبور می‌دهد. این امر مانع از افت سرعت جک‌های پنوماتیک در لحظه استارت همزمان می‌شود.

کاربردهای رایج در صنایع مختلف

فیلتر رگلاتور SMC AW30-03 Filter Regulator به عنوان یک قطعه زیرساختی در ورودی هوای اکثر ماشین‌آلات مدرن نصب می‌شود:

• ماشین‌آلات بسته‌بندی و صنایع غذایی: تصفیه هوا و تنظیم فشار جک‌های پنوماتیک دستگاه‌های شیرینگ، پرکن و لیبل‌زن.

• خطوط مونتاژ خودروسازی: آماده‌سازی هوای فشرده برای ابزارهای بادی مانند بکس‌ها و کلمپ‌های پنوماتیک خط مانیتورینگ.

• دستگاه‌های سی ان سی (CNC) و صنایع چوب: تامین هوای فشرده بدون رطوبت برای جک‌های مهارکننده ورق و ابزارگیرها.

• صنایع داروسازی و پزشکی: استفاده در خطوط تولید دارویی که هوای تمیز، فیلتر شده و با فشار کاملاً ثابت مورد نیاز است.

• صنایع چاپ و بسته‌بندی: هدایت هوای فشرده به سیستم‌های پکینگ و فیدرهای کاغذ.

راهنمای نصب و نگهداری تخصصی محصول

برای حفظ اصالت و عملکرد بی‌نقص کالا در طولانی‌مدت، رعایت نکات فنی زیر توسط تکنسین‌های فنی کارخانه الزامی است:

1. توجه به جهت پیکان جریان: روی بدنه آلومینیومی فیلتر رگلاتور اس ام سی، علامت فلش جهت جریان هوا حک شده است. کالا باید به گونه‌ای نصب شود که هوا از سمت ورودی (IN) به سمت خروجی (OUT) حرکت کند. نصب معکوس مانع از عملکرد رگلاتور و فیلتر می‌شود.

2. موقعیت نصب عمودی: این تجهیز حتماً باید به صورت کاملاً عمودی نصب شود تا رطوبت جدا شده به درستی در کف کاسه پلی‌کربنات جمع‌آوری گردد و سیستم تخلیه دستی یا اتوماتیک بتواند وظیفه خود را انجام دهد.

3. تخلیه به موقع رطوبت کاسه: قبل از اینکه سطح آب جمع‌آوری‌شده در داخل کاسه به خط نشانگر حداکثر (Max Level) برسد، با چرخاندن شیر تخلیه دستی زیر کاسه، آب را تخلیه کنید تا رطوبت مجدداً وارد جریان هوای خروجی نشود.
