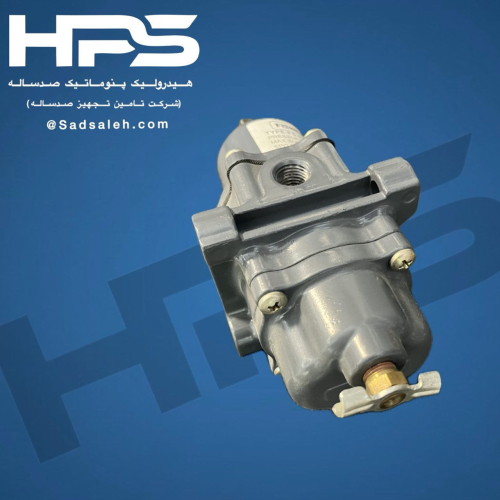

FISHER Filter Regulator
این محصول کاملا مطابق عکس و اطلاعات آن می باشد. در صورت هرگونه مغایرت عکس و اطلاعات، میتوانید محصول را مرجوع کنید.
ویژگی های محصول
| ویژگی فنی | شرح مشخصات (Technical Data) |
| نام انگلیسی کالا | FISHER Filter Regulator / Air Supply Regulator |
| برند سازنده | FISHER (فیشر – امرسون) |
| مدل کامل کالا | FS-67CFR-600 |
| کشور سازنده | ایالات متحده آمریکا / خطوط تولید جهانی فیشر |
| سایز رزوه اتصالات (Inlet/Outlet) | 1/4 NPT Female (رزوه داخلی یک چهارم اینچ) |
| سایز رزوه پورت گیج فشار | 1/4 NPT Female مخصوص نصب مانومتر |
| نوع عملکرد ایمنی | دارای ریلیف داخلی (With Internal Relief) |
| متریال بدنه (Housing Material) | آلومینیوم دایکاست با مقاومت بالا (Aluminum) |
| حداکثر فشار ورودی مجاز | 250 psi (حدود 17.2 bar) |
| دقت فیلتراسیون داخلی | 5 میکرون (جلوگیری قطعی از ورود ذرات ریز) |
معرفی محصول
در سیستمهای اتوماسیون صنعتی، خطوط انتقال گاز و تجهیزات نیوماتیک حساس (مانند پوزیشنرها و اکچویتورهای شیرهای کنترلی)، تامین هوای فشرده کاملاً پایدار، بدون نوسان و عاری از هرگونه ذرات معلق و رطوبت، شرط اول بقا و عملکرد صحیح کل سیستم است. کمپانی آمریکایی FISHER (زیرمجموعه پورتفولیو قدرتمند امرسون Emerson)، به عنوان پیشتاز بیرقیب در طراحی تجهیزات کنترل فرآیند و ابزاردقیق شناخته میشود. سری رگلاتورهای ۶۷سی به ویژه مدل FISHER FS-67CFR-600، یکی از مطمئنترین و پرکاربردترین رگلاتور فیلترهای صنعتی (Filter Regulators) در سراسر جهان و به ویژه صنایع نفت، گاز و پتروشیمی ایران است.
این کالا با بدنه مستحکم آلومینیومی، سیستم فیلتراسیون داخلی کارآمد و مکش یا ریلیف داخلی (Internal Relief)، هوای ورودی با فشار بالا و ناپایدار را به یک هوای ابزاردقیق کاملاً کالیبره شده، تمیز و با فشار ثابت تبدیل میکند. کیفیت ساخت بالای این کالا که از خطوط تولید بینالمللی این برند عرضه میشود، تضمینکننده ایمنی قطعات گرانقیمت متصل به آن است.
کدهای فنی محصولات فیشر به صورت کاملاً مهندسیشده طراحی شدهاند تا جزئیات متریال قطعات داخلی، مکانیزم عملکردی و ویژگیهای رگلاتور را برای مهندسان ابزاردقیق مشخص کنند. در ادامه به آنالیز قطعات و کدهای مدل FS-67CFR-600 میپردازیم:
FS-67C: نشاندهنده سری مشهور و استاندارد رگلاتورهای هوای ابزاردقیق کمپانی فیشر است که برای تامین هوای تجهیزات پنوماتیکی نظیر کنترلرها، پوزیشنرها و اکچویتورها بهینه شده است.
F (Filter): این کاراکتر کلیدی نشان میدهد که تجهیز تنها یک رگلاتور ساده نیست؛ بلکه یک دستگاه ترکیبی (Smart Combination) شامل رگلاتور فشار به همراه فیلتر داخلی سلولزی یا استیل است که ذرات معلق، رسوبات لولهکشی و رطوبت موجود در هوای فشرده را به طور کامل به دام میاندازد.
R (Internal Relief): ساختار مجهز به ریلیف داخلی. این مکانیزم ایمنی منحصربهفرد، در صورت بروز اضافه فشار در خروجی (Overpressure)، فشار مازاد را از طریق دیافراگم و سوپاپ اگزوز بالایی رگلاتور به بیرون تخلیه میکند تا به تجهیزات پاییندست صدمهای وارد نشود.
600 (Smart Code / Spring Range): مشخصکننده نوع فنر داخلی رگلاتور (Spring Range) و محدوده کالیبراسیون فشار خروجی آن است. در این ردیف کدهای سری ۶۰۰، دستگاه توانایی تنظیم بسیار دقیق فشار خروجی را در رنجهای استاندارد صنعتی (معمولاً تا حدود ۴ الی ۴.۲ بار یا ۶۰ psi) داراست که برای اکثر پوزیشنرهای نیوماتیکی ایدهآل است.
هوای فشرده تولید شده توسط کمپرسورهای صنعتی حاوی مقادیر زیادی روغن، آب و ذرات زنگزدگی لولهها است. اوریفیسها و نازلهای داخلی پوزیشنرها قطری بسیار کم دارند و با کوچکترین ذرهای مسدود میشوند. مدل FS-67CFR-600 با بهرهگیری از یک فیلتر یکپارچه ۵ میکرونی، یک سد امنیتی نفوذناپذیر در برابر این آلایندهها ایجاد میکند. همچنین در زیر بدنه این دستگاه یک پیچ تخلیه (Drain Valve) تعبیه شده است تا تکنسینها بتوانند مایعات تهنشین شده را به راحتی تخلیه کنند.
شیرهای بزرگ کنترلی در هنگام باز و بسته شدن ناگهانی، حجم زیادی از هوای شبکه را مصرف میکنند که این امر باعث افت فشار موقت در لاین پنوماتیک کارخانه میشود. رگلاتور فیشر به لطف طراحی مهندسی کپسول و فنر داخلی خود، خروجی خود را کاملاً ثابت نگه میدارد تا پوزیشنر دچار اختلال در عملکرد و نوسان (Hunting) نشود.
بدنه آلومینیومی این رگلاتور با پوشش رنگ اپوکسی و مقاوم پوشانده شده است تا در برابر رطوبت بالا، گازهای ترش و محیطهای ساحلی پتروشیمیها دچار اکسیداسیون و خوردگی نشود. قطعات لاستیکی و دیافراگم نیترولی داخلی آن نیز برای کارکرد طولانیمدت در سیکلهای کاری مداوم بهینهسازی شدهاند.
مدل FISHER FS-67CFR-600 به عنوان یک قطعه مادر و حیاتی در بخشهای زیر کاربرد وسیعی دارد:
تامین هوای ابزاردقیق پوزیشنرها: نصب مستقیم بر روی پوزیشنرهای مکانیکی و هوشمند فیشر (مانند سری DVC6200 یا DVC2000) و سایر برندها نظیر متسو و زیمنس.
تغدیه اکچویتورهای نیوماتیک: کنترل دقیق فشار هوای ورودی به جکها و عملگرهای نیوماتیکی پرقدرت شیرهای صنعتی.
پانلهای کنترل نیوماتیک: استفاده به عنوان رگلاتور اصلی ورود هوا در پانلهای توزیع و مغزهای فرمان پنوماتیکی.
تجهیزات آزمایشگاهی و کالیبراسیون: تامین فشار بسیار دقیق و ثابت در خطوط تست ابزاردقیق.
برای عملکرد بهینه و افزایش طول عمر این قطعه، رعایت دستورالعملهای زیر در سایت صنعتی توصیه میشود:
توجه به جهت جریان (Flow Direction): روی بدنه رگلاتور فیشر یک فلش حک شده است که جهت صحیح ورود و خروج هوا را نشان میدهد. نصب معکوس تجهیز مانع از عبور جریان هوا و آسیب به مکانیزم فیلتر میشود.
آببندی رزوه 1/4 NPT: با توجه به سایز رزوه دستگاه که از نوع رزوه داخلی یک چهارم اینچ آمریکایی (1/4 NPT) است، اتصالات ورودی و خروجی باید به کمک نوار تفلون یا چسب رزوه مناسب ابزاردقیق آببندی شوند. از اعمال گشتاور و سفت کردن بیش از حد اتصالات خودداری کنید تا بدنه آلومینیومی دچار ترکخوردگی نشود.
سرویس دورهای فیلتر: پیچ تخلیه پایین رگلاتور باید در فواصل زمانی منظم باز شود تا آب و روغن جمع شده در کاسه فیلتر خارج گردد. همچنین در اورهالهای دورهای کارخانه، مغزی فیلتر ۵ میکرونی باید بررسی و در صورت اشباع شدن تعویض گردد.
در بازار تجهیزات حساس صنعتی، اصالت کالا حرف اول را میزند. شرکت تأمین تجهیز صدساله با سالها تجربه در واردات و تأمین قطعات پنوماتیک ما میدانیم که توقف خط تولید به دلیل خرابی یک قطعه کوچک، چقدر هزینهبر است؛ لذا با حذف واسطهها، این کالا را با قیمت رقابتی و در سریعترین زمان ممکن به سراسر کشور ارسال میکنیم.
با قیمت مناسب و کالا اصلی با خیال راحت از ما خرید کنید. فروشگاه صدساله تنها یک نام نیست، بلکه تعهدی بر کیفیت و اصالت است. شما میتوانید با اطمینان کامل از مشاوره تخصصی کارشناسان ما بهرهمند شوید تا دقیقاً قطعه مورد نیاز تجهیزات خود را انتخاب کنید.
