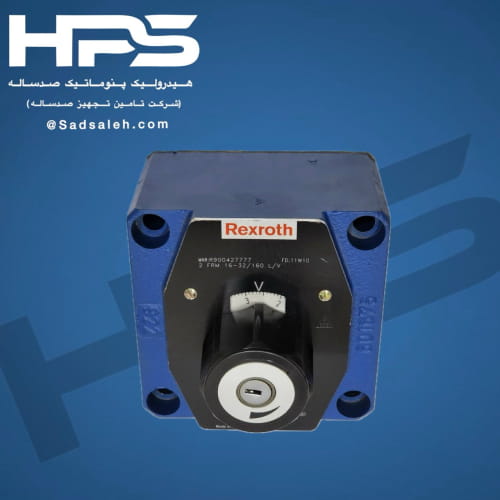

فلو کنترل رکسروت (REXROTH) مدل 2FRM 16-32/160L/V

در سیستم‌های هیدرولیک صنعتی، کنترل دقیق سرعت و دبی جریان روغن اهمیت حیاتی دارد. یکی از باکیفیت‌ترین و مهندسی‌شده‌ترین قطعات در این زمینه، شیر کنترل جریان یا همان Flow Control Valve از برند معتبر بوش رکسروت است. محصولی که با کد فنی  2FRM 16-32/160L/V شناخته می‌شود، یک شیر کنترل جریان دو راهه با جبران‌کننده فشار است که برای تنظیم دقیق دبی در مدارهای هیدرولیکی پیشرفته طراحی و ساخته شده است.

این قطعه به دلیل بهره‌مندی از مکانیزم جبران‌کننده فشار، می‌تواند دبی خروجی را فارغ از تغییرات بار و نوسانات فشار سیستم، کاملاً ثابت نگه دارد. این ویژگی باعث می‌شود که سرعت حرکت جک‌ها یا هیدرو موتورها در طول پروسه کاری کاملاً یکنواخت باقی بماند.

مشخصات فنی و ویژگی‌های ساختاری کالا

این شیر هیدرولیک از قطعات متعددی تشکیل شده است که هماهنگی آن‌ها با یکدیگر بالاترین سطح کارایی را تضمین می‌کند. در طراحی این مدل، از یک اوریفیس یا گلوگاه قابل تنظیم استفاده شده است که اپراتور می‌تواند به وسیله دستگیره چرخشی تعبیه شده روی آن، میزان جریان عبوری را به دقت تنظیم کند.

طراحی بدنه این شیر به صورت بلوکی یا زیرشیری (Subplate Mounting) است که استاندارد نصب بسیار آسانی را فراهم می‌کند. این نوع طراحی به تعمیرکاران و مهندسان صیانت و نگهداری اجازه می‌دهد تا در صورت نیاز به سرویس، بدون باز کردن لوله‌کشی‌های اصلی سیستم، شیر را از روی بلوک هیدرولیک جدا کنند.

بررسی کد فنی و رمزگشایی عبارت 2 FRM 16-32/160L/V

هر بخش از کد فنی این محصول نشان‌دهنده یک ویژگی خاص در طراحی و عملکرد آن است. شناخت این جزییات به مهندسان کمک می‌کند تا قطعه مناسب را با توجه به نیاز سیستم خود انتخاب کنند:

• 2: نشان‌دهنده دو راهه بودن شیر است (دارای یک پورت ورود و یک پورت خروج).

• FRM: پیشوند اختصاصی شرکت بوش رکسروت برای شیرهای کنترل جریان مجهز به جبران‌کننده فشار است.

• 16: بیانگر سایز نامی یا همان سایز بدنه شیر (Size 16) است که ظرفیت عبور دبی بالایی را فراهم می‌کند.

• 32: نشان‌دهنده سری ساخت یا سری طراحی قطعه است که ویژگی‌های ابعادی و نصب را مشخص می‌کند.

• 160L: این بخش نشان‌دهنده حداکثر میزان دبی عبوری تنظیم‌شده بر حسب لیتر بر دقیقه است که در این مدل تا 160 لیتر بر دقیقه پشتیبانی می‌شود. حرف L نشان‌دهنده منحنی مشخصه خطی اوریفیس است.

• V: نشان‌دهنده جنس آب‌بندهای داخلی شیر از نوع ویتون (FKM) است که مقاومت بسیار بالایی در برابر حرارت بالا و سیالات هیدرولیکی خاص دارد.

  مزایای استفاده از شیر کنترل جریان رکسروت آلمان

  استفاده از این قطعه در مدارهای هیدرولیک حساس، مزایای متعددی را به همراه دارد که توجیه‌کننده قیمت و اصالت آن است:

  1. ثبات بی‌نظیر دبی: به دلیل وجود مکانیزم پیشرفته لایف کامپنسیتر یا همان جبران‌کننده فشار، حتی اگر فشار سیستم به شدت افت یا افزایش یابد، سرعت خروجی قطعه تغییر نخواهد کرد.

  2. مقاومت حرارتی بالا: وجود آب‌بندهای ویتون به این شیر اجازه می‌دهد تا در محیط‌های گرم صنعتی و با روغن‌های هیدرولیک داغ بدون نشتی به کار خود ادامه دهد.

  3. تنظیم‌پذیری دقیق: دستگیره مدرج روی شیر امکان تنظیمات بسیار ریز و میکرومتری را برای اپراتور فراهم می‌آورد.

  4. طول عمر فوق‌العاده: متریال به کار رفته در ساخت پیستون‌ها و بدنه داخلی شیر از فولاد سخت‌کاری شده است که در برابر سایش ناشی از جریان مداوم روغن مقاومت بالایی دارد.

  کاربردهای اصلی در صنایع مختلف

  شیر کنترل جریان Flow Control Valve مدل 2 FRM 16-32/160L/V ساخت کشور آلمان، در طیف گسترده‌ای از ماشین‌آلات سنگین و خطوط تولید کاربرد دارد. از جمله مهم‌ترین این کاربردها می‌توان به موارد زیر اشاره کرد:

  • صنایع فولاد و متالورژی: در خطوط نورد و سیستم‌های جابه‌جایی پاتیل‌های مذاب که نیاز به حرکت کاملاً یکنواخت و بدون ضربه دارند.

  • ماشین‌های تزریق پلاستیک: برای کنترل دقیق سرعت بسته‌شدن قالب و تزریق مواد که مستقیماً روی کیفیت محصول نهایی تاثیرگذار است.

  • صنایع پرس‌کاری سنگین: در پرس‌های هیدرولیک سرعت پایین آمدن رام پرس باید تحت کنترل دقیق باشد تا از آسیب به قالب‌ها جلوگیری شود.

  • صنایع سیمان و معدن: در سیستم‌های هیدرولیک سنگین کوره و نقاله‌های هیدرولیکی.

  نکات مهم در نصب و نگهداری قطعه

  برای اینکه این شیر آلمانی بالاترین کارایی را داشته باشد و دچار استهلاک زودرس نشود، رعایت چند نکته در زمان نصب و بهره‌برداری الزامی است:

  • تمیزی روغن هیدرولیک: شیرهای کنترل جریان رکسروت به دلیل تلرانس‌های ساختاری بسیار دقیق، نسبت به آلودگی‌های ذرات معلق در روغن حساس هستند. حتماً از فیلتراسیون مناسب (حداقل 10 میکرون) در مسیر سیستم استفاده کنید.

  • سفت کردن یکنواخت پیچ‌ها: در زمان نصب شیر روی ساب‌پلیت، پیچ‌های اتصال را با استفاده از ترکمتر و به صورت ضربدری سفت کنید تا به پکینگ‌ها و گشتاور داخلی بدنه آسیبی وارد نشود.

  • توجه به جهت جریان: پورت‌های ورود و خروج روی بدنه به وضوح مشخص شده‌اند؛ نصب معکوس شیر مانع از عملکرد جبران‌کننده فشار خواهد شد.

  چرا خرید از ما؟

  در بازار تجهیزات حساس صنعتی، اصالت کالا حرف اول را می‌زند. شرکت تأمین تجهیز صدساله با سال‌ها تجربه در واردات و تأمین قطعات پنوماتیک ما می‌دانیم که توقف خط تولید به دلیل خرابی یک قطعه کوچک، چقدر هزینه‌بر است؛ لذا با حذف واسطه‌ها، این کالا را با قیمت رقابتی و در سریع‌ترین زمان ممکن به سراسر کشور ارسال می‌کنیم.

  با قیمت مناسب و کالا اصلی با خیال راحت از ما خرید کنید فروشگاه صدساله تنها یک نام نیست، بلکه تعهدی بر کیفیت و اصالت است. شما می‌توانید با اطمینان کامل از مشاوره تخصصی کارشناسان ما بهره‌مند شوید تا دقیقاً قطعه مورد نیاز تجهیزات خود را انتخاب کنید.
