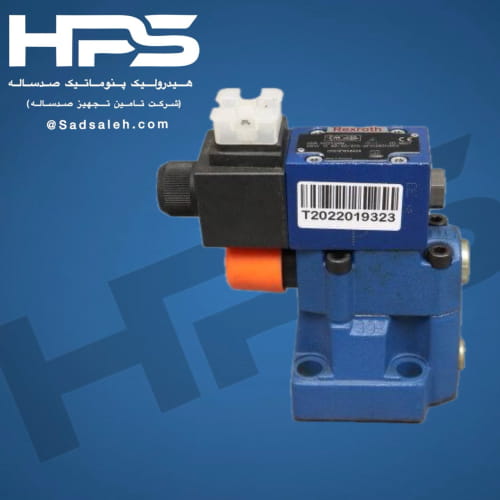

فشار شکن برقی هیدرولیک (REXROTH) مدل DBW 10 B2_52/200_6EW230N9k4

شیرهای کنترل فشار برقی که در اصطلاح مهندسی و بازار ایران به عنوان شیر ریلیف ولو پایلوتی برقی یا فشارشکن زیرشیری برقی شناخته می‌شوند، از ارکان اصلی حفظ ایمنی و تنظیم فشار در سیستم‌های هیدرولیک سنگین هستند. در این میان، شیر مدل Bosch Rexroth DBW 10 B2_52/200_6EW230N9k4 یکی از پیشرفته‌ترین، دقیق‌ترین و پرفروش‌ترین تجهیزات کنترل فشار ساخت کمپانی بوش رکسروت آلمان است. این شیر وظیفه دارد تا با محدود کردن و کنترل دقیق فشار سیستم، از آسیب دیدن پمپ‌های هیدرولیک، جک‌ها، لوله‌ها و اتصالات در برابر اضافه بار (Overload) جلوگیری کند و هم‌زمان با فرمان برقی، امکان بی‌بار کردن سیستم (Unloading) را فراهم سازد.

ساختار هیدرولیکی و نحوه عملکرد شیر پایلوتی DBW 10

شیر فنی DBW 10 B2_52/200_6EW230N9k4 یک شیر کنترل فشار پایلوتی (Pilot-operated Pressure Relief Valve) مجهز به یک شیر برقی کوچک (شیر پیلوت) در قسمت بالایی خود است. پیشوند DBW نشان‌دهنده همین ساختار ترکیبی است؛ یعنی یک شیر فشارشکن اصلی که توسط یک شیر کنترل جهت برقی تحریک و مدیریت می‌شود. سایز نامی این شیر ۱۰ (NG10) یا همان Cetop 5 زیرشیری است که توانایی عبور دبی سیال بسیار مناسبی را برای یونیت‌های هیدرولیک متوسط و بزرگ فراهم می‌کند.

مکانیزم عملکرد این دستگاه به این صورت است که فشار سیستم به طور مداوم بر سطح سوپاپ اصلی شیر تاثیر می‌گذارد. تا زمانی که فشار مدار کمتر از میزان تنظیم‌شده (که در این کد حداکثر تا ۲۰۰ بار است) باشد، شیر بسته می‌ماند. اما مزیت اصلی این شیر، بخش برقی (سولنوئیدی) آن است. با اعمال یا قطع ولتاژ ۲۳۰ ولت متناوب (230V\ AC) به بوبین شیر که با کد W230 مشخص شده، مسیر پایلوت باز یا بسته می‌شود. این ویژگی به سیستم کنترل اتوماسیون (PLC) اجازه می‌دهد تا در زمان‌هایی که سیستم به کار نیاز ندارد، فشار را به طور کامل تخلیه کرده و روغن را بدون ایجاد حرارت تلف‌شده به تانک بفرستد (عملکرد آنلودینگ) که این امر مستقیماً راندمان سیستم را ارتقا داده و از داغ شدن روغن هیدرولیک جلوگیری می‌کند.

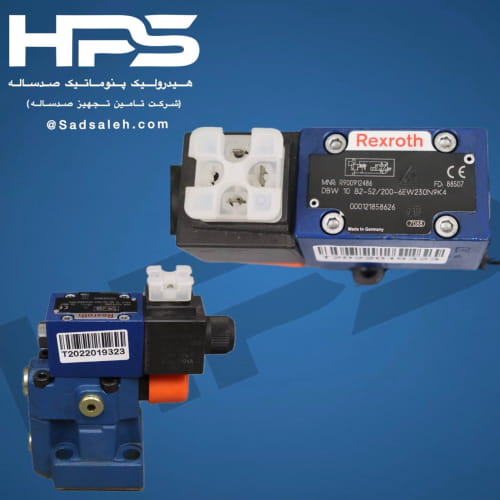

کالبدشکافی کد فنی و مشخصات ساختاری

بخش‌های مختلف کد فنی این شیر اطلاعات بسیار دقیقی از ساختار مکانیکی آن به ما می‌دهند:

• DBW: شیر فشارشکن پایلوتی با امکان بی‌بار کردن برقی مدار (Unloading).

• ۱۰: سایز نامی دستگاه (NG10 / Cetop 5) که برای نصب بلوکی طراحی شده است.

• B: نشان‌دهنده نوع ساختار داخلی و طراحی سوپاپ اصلی است.

• ۲: مشخص‌کننده نوع تنظیم فشار است که معمولاً به وسیله پیچ تنظیم آلنی یا ولوم دستی انجام می‌شود.

• ۵۲: سری ساخت قطعه (Component Series 52) است که نشان‌دهنده آخرین اصلاحات و ارتقای متریال کارخانه‌ای رکسروت آلمان است.

• ۲۰۰: حداکثر فشار تنظیمی کالا معادل ۲۰۰ بار (200\{ bar}) است که فنر داخلی برای این محدوده کالیبره شده است.

• ۶E: مشخص‌کننده مشخصات فنی شیر پیلوت برقی نصب شده بر روی بدنه اصلی است.

• W230: ولتاژ کاری بوبین که ۲۳۰ ولت متناوب (برق شهری 230\{V AC}) است و برای کارخانجاتی که سیستم کنترل دی‌سی ندارند، ایده‌آل است.

• N9K4: مجهز به سوکت استاندارد الکتریکی کلاس بالا همراه با مهارکننده‌های نوسان شبکه.

کاربردها در صنایع حساس صنعتی

این شیر هیدرولیکی رکسروت به دلیل دقت بالا در پاسخ‌دهی به نوسانات فشار و دوام فوق‌العاده در شرایط سخت، در صنایع متعددی به کار گرفته می‌شود:

۱. صنایع فولاد و ذوب آهن: در سیستم‌های هیدرولیک کوره و خطوط نورد که نوسانات فشار شدید است.

۲. صنایع سیمان: برای پاوریونیت‌های سنگین آسیاب و خنک‌کن‌ها.

۳. پرس‌های هیدرولیک: به عنوان شیر ایمنی اصلی (Main Relief Valve) جهت جلوگیری از افزایش ناگهانی فشار بیش از ۲۰۰ بار در هنگام فشرده‌سازی قالب‌ها.

۴. ماشین‌آلات تزریق پلاستیک: برای کنترل دقیق فشار تزریق و بهینه‌سازی مصرف انرژی در حالت استراحت دستگاه.
