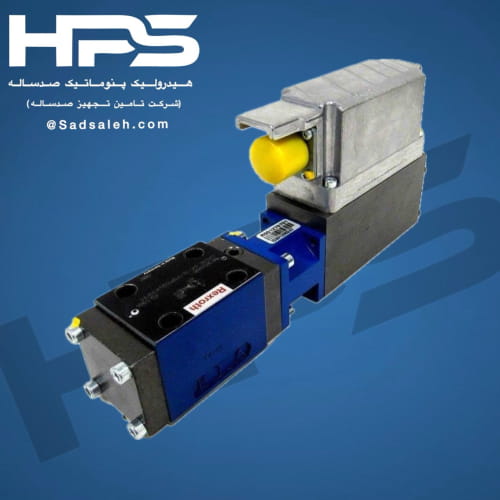

شیر کاهنده فشار پروپرشنال رکسروت (REXROTH) مدل DREBE 6 X-11/310MG24K31A1M

بررسی تخصصی و فنی شیر کاهنده فشار پروپشنال رکسروت Rexroth

در سیستم‌های اتوماسیون صنعتی و خطوط تولید مدرن، کنترل دقیق و متغیر فشار به صورت لحظه‌ای اهمیت بالایی دارد. شیر کاهنده فشار پروپشنال رکسروت با کد فنی 0811402081 DREBE 6 X-11/310MG24K31A1M یک قطعه فوق‌العاده حساس است که وظیفه دارد فشار خروجی مدار را متناسب با سیگنال الکترونیکی ورودی (جریان یا ولتاژ صادره از PLC) کاهش داده و در یک حد دقیق ثبت و کنترل کند.

عبارت Proportional Pressure Reducing Valve نشان‌دهنده عملکرد تناسبی این شیر است؛ یعنی برخلاف شیرهای مکانیکی ساده که روی یک فشار ثابت قفل می‌شوند، این شیر می‌تواند فشار خروجی را در هر ثانیه بر اساس نیاز پردازش سیستم تغییر دهد. پسوند E در کد فنی (DREBE) مشخص می‌کند که این قطعه مجهز به کارت الکترونیکی یا آمپلی‌فایر یکپارچه روی خود شیر (Integrated Electronics – OBE) است که از خطاهای ناشی از سیم‌کشی‌های طولانی جلوگیری می‌کند.

مشخصات فنی و ویژگی‌های ساختاری کالا

این شیر هیدرولیک صنعتی به صورت عملکرد مستقیم (Direct Operated) و در سایز نامی 6 (Size 6) طراحی شده است. به دلیل عملکرد مستقیم، سرعت پاسخ‌دهی اسپول شیر به سیگنال‌های بوبین پروپشنال فوق‌العاده سریع است. طراحی سه راهه (3-Way) این شیر به آن اجازه می‌دهد که علاوه بر پورت‌های ورودی (P) و خروجی کاهش یافته (A)، دارای یک پورت تخلیه به تانک (T) باشد تا در صورت افزایش ناگهانی و ناخواسته فشار در مدار ثانویه، روغن اضافی را فوراً به مخزن هدایت کند.

کارت الکترونیکی تعبیه شده روی این مدل دارای یک بدنه مستحکم و ایزوله است که استاندارد محافظتی بالایی در برابر پاشش آب و نفوذ گرد و غبار محیط‌های خشن کارگاهی دارد. این برد مستقیماً سیگنال‌های آنالوگ فرمان را دریافت کرده و جریان الکتریکی بوبین را به بهترین شکل برای کاهش لقی و هیسترزیس تنظیم می‌کند.

بررسی و رمزگشایی کد فنی 0811402081 DREBE 6 X-11/310MG24K31A1M

کد کالا ترکیبی از شماره سفارش متریال (Material Number) ده رقمی شرکت رکسروت و کد فنی توصیفی قطعه است. تک تک این بخش‌ها را بررسی می‌کنیم:

• 0811402081: شماره سفارش یا کد شناسایی اختصاصی (Material Number) شرکت بوش رکسروت برای این قطعه خاص است که اصالت کالا را تضمین می‌کند.

• DREB: نشان‌دهنده شیر کاهنده فشار پروپشنال (Proportional Pressure Reducing Valve) با عملکرد مستقیم است.

• E: نشان‌دهنده مجهز بودن به الکترونیک و آمپلی‌فایر داخلی روی بدنه (Integrated Electronics) است.

• 6: بیانگر سایز نامی شیر (Size 6) یا همان استانداردهای ابعادی بلوکی کوچک و پرکاربرد است.

• X: نشان‌دهنده سری طراحی پورت‌ها و ویژگی‌های اتصالی بدنه است.

• 11: بیانگر سری ساخت یا کامپوننت سری (Component Series 11) قطعه است.

• 310: نشان‌دهنده حداکثر فشار کاری قابل تنظیم در خروجی بر حسب بار است؛ یعنی این شیر توانایی تنظیم فشار تا 310 بار را دارد.

• M: نشان‌دهنده نوع مغزی یا اسپول و مشخصه عملکرد خطی شیر است.

• G24: ولتاژ تغذیه برد و بوبین را مشخص می‌کند که با برق 24 ولت جریان مستقیم (24V DC) کار می‌کند.

• K31A1M: نشان‌دهنده نوع دقیق سوکت اتصال الکتریکی، نوع سیگنال‌های ورودی و خروجی فرمان (مثلاً 0 تا 10 ولت یا 4 تا 20 میلی‌آمپر) و جزئیات کالیبراسیون کارخانه‌ای بوش رکسروت آلمان است.

  مزایای استفاده از شیر پروپشنال DREBE رکسروت آلمان

  خرید و به‌کارگیری این شیر پیشرفته در مدارهای هیدرولیک حساس، مزایای فنی متمایزی را ایجاد می‌کند:

  1. دقت فوق‌العاده بالادر تنظیم فشار: به دلیل کنترل مداوم و مستقیم الکترونیکی، میزان خطای فشار خروجی یا هیسترزیس سیستم به کمترین حد ممکن (نزدیک به صفر) می‌رسد.

  2. عدم نیاز به کارت آمپلی‌فایر جداگانه: وجود سیستم الکترونیکی روی شیر (OBE) هزینه‌های خرید کارت کنترلر ریلی داخل تابلو، سیم‌کشی‌های شیلددار طولانی و زمان عیب‌یابی خط تولید را به شدت کاهش می‌دهد.

  3. سرعت پاسخ‌دهی آنی: عملکرد مستقیم اسپول سبب می‌شود قطعه بدون هیچ تاخیری به محض تغییر پالس‌های ورودی از سمت PLC، فشار خروجی مدار را تغییر دهد.

  4. مقاومت در برابر شرایط سخت صنعتی: قطعات الکترونیکی و مکانیکی بوش رکسروت آلمان دارای بالاترین استانداردهای متریال هستند که طول عمر قطعه را در کارخانجات فولاد و سیمان تضمین می‌کند.

  کاربردهای اصلی در صنایع مختلف

  شیر پروپشنال Proportional Pressure Reducing Valve با کد 0811402081 به دلیل توانایی تحمل فشار بالا (310 بار) و سایز بهینه خود، در صنایع اتوماسیون کاربرد وسیعی دارد:

  • تجهیزات تست و آزمایشگاهی: در دستگاه‌های تست شلنگ‌ها، لوله‌ها و مخازن که نیاز به اعمال یک منحنی فشار کاملاً دقیق و افزایشی دارند.

  • صنایع تزریق پلاستیک و دایکست: برای کنترل دقیق فشار کلمپینگ، گیره قالب و بخش‌های کمکی هیدرولیک ماشین.

  • صنایع نورد و فولاد: برای تنظیم دقیق فاصله غلتک‌ها یا اعمال نیروی یکنواخت به جک‌های ترمز و موقعیت‌دهی.

  • ماشین‌آلات ابزار و سی‌ان‌سی (CNC): جهت کنترل نیروی فیکسچرهای هیدرولیکی که قطعات کار حساس را نگه می‌دارند تا از دفرمه شدن آن‌ها جلوگیری شود.

  نکات مهم در نصب و نگهداری شیر پروپشنال

  • فیلتراسیون بسیار دقیق روغن: شیرهای پروپشنال رکسروت به دلیل لقی بسیار ناچیز قطعات داخلی، به شدت به ذرات آلودگی حساس هستند. روغن سیستم باید به طور مداوم فیلتر شود (توصیه می‌شود از فیلترهای 5 میکرون باکیفیت استفاده شود).

  • تثبیت ولتاژ ورودی: منبع تغذیه 24 ولت مدار باید کاملاً بدون نوسان و ریپل باشد؛ نوسانات شدید ولتاژ می‌تواند به بورد الکترونیکی آسیب جدی بزند.

  • نصب اصولی سوکت‌ها: همواره از سوکت‌های استاندارد و عایق‌بندی شده برای اتصال پورت K31A1M استفاده کنید تا از ورود رطوبت یا ایجاد نویزهای الکترومغناطیسی جلوگیری شود.
