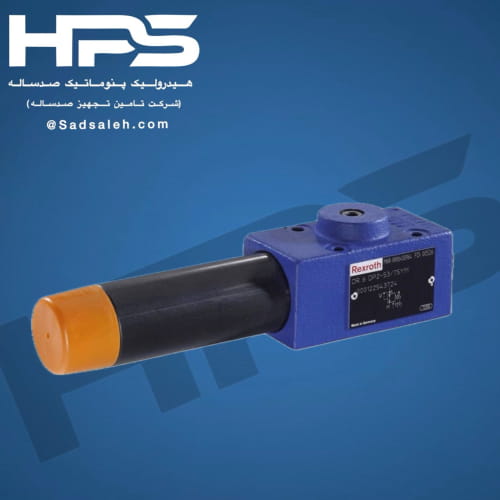

شیر فشار شکن رکسروت (REXROTH) مدل DR 6 DP2_53/150YM

بررسی تخصصی و فنی شیر فشار شکن رکسروت مدل DR 6 DP2_53/150YM

در سیستم‌های هیدرولیکی مدرن، کنترل دقیق و پایدار فشار برای تضمین کارکرد صحیح عملگرها، جک‌ها و هیدروموتورها یک ضرورت انکارناپذیر است. شیر فشار شکن رکسروت با کد فنی DR 6 DP2_53/150YM که در مهندسی بین‌المللی با نام Rexroth Pressure Reducing Valve شناخته می‌شود، یکی از پرکاربردترین و دقیق‌ترین المان‌های کنترل فشار در بخش‌های فرعی مدار است. این قطعه صنعتی وظیفه دارد فشار خروجی مدار را کاهش داده و آن را به طور کاملاً ثابت (مستقل از نوسانات و بالا رفتن فشار در خط اصلی) حفظ کند. برند بوش رکسروت (Bosch Rexroth) به عنوان غول فناوری هیدرولیک در آلمان و سراسر جهان، این قطعه را با بالاترین استانداردهای متالورژی و ماشین‌کاری تولید کرده است تا در سخت‌ترین شرایط کاری خطوط تولید، عملکردی بدون نقص داشته باشد.

در این مطلب، مشخصات فنی دقیق، ویژگی‌های ساختاری، مکانیزم درونی و کاربردهای این شیر آلمانی را به طور کامل تشریح می‌کنیم تا اطلاعات فنی لازم برای ثبت سفارش و تجهیز سیستم خود را به دست آورید.

مکانیزم درونی و مهندسی عملکرد (Pressure Reducing Valve)

شیر فشار شکن رکسروت سایز ۶ در حالت اولیه و عادی خود باز (Normally Open) است. جریان روغن هیدرولیک از دهانه ورودی (کانال P) وارد شیر شده و بدون مانع به سمت دهانه خروجی هدایت می‌شود. یک کانال پایلوت داخلی، فشار خط خروجی را مستقیماً به سطح مقطع اسپول (شفت مرکزی) شیر منتقل می‌کند تا تعادل نیرو برقرار شود. در سمت مقابل این اسپول، یک فنر سخت کاری شده قرار دارد که به وسیله یک پیچ تنظیم دستی یا آلنی در بالای شیر، فشرده یا آزاد می‌شود.

زمانی که مقاومت در خط خروجی افزایش یافته و فشار از حد تنظیم شده بالاتر برود، نیروی هیدرولیکی سیال بر نیروی فنر غلبه می‌کند. در این لحظه، اسپول به آرامی جابه‌جا شده و لبه‌های آن، سطح مقطع عبور جریان روغن را تنگ‌تر می‌کنند. این محدودیت حرکتی، افت فشاری کنترل‌شده ایجاد می‌کند که باعث می‌شود فشار خروجی دقیقاً روی عدد تنظیم شده ثابت بماند. اگر فشار خروجی به هر دلیلی بیش از حد مجاز جهش کند، شیر مسیر را به طور کامل مسدود می‌کند تا از المان‌های حساس پایین‌دست (مانند سنسورها، ابزار دقیق یا جک‌های ظریف) محافظت نماید. تفاوت اصلی این کد با سایر مدل‌ها، در نرخ پاسخ‌دهی فوق‌العاده سریع و پایداری دینامیکی آن است.

ویژگی‌های کلیدی و مزایای ساختاری کد DR 6 DP2_53/150YM

سری ساخت یا همان جزییات مهندسی کد DR 6 DP2_53/150YM نشان‌دهنده تکامل طراحی در نسل‌های مختلف قطعات هیدرولیک رکسروت است:

• سری ساخت ۵۳ (Series 53): عدد ۵۳ در کد فنی نشان‌دهنده ارتقای طراحی داخلی، آب‌بندی بهتر و بهینه‌سازی مسیرهای عبور جریان نسبت به سری‌های قدیمی‌تر (مانند سری ۴X) است. این امر سبب کاهش چشمگیر افت فشار ناخواسته و راندمان بالاتر شیر شده است.

• دقت تکرارپذیری بی‌نظیر: این شیر قادر است در کارکردهای مداوم و میلیون‌ها بار سیکل کاری، فشار خروجی را بدون کمترین انحراف روی مقدار مشخص شده (تا ۱۵۰ بار) نگه دارد.

• مقاومت عالی در برابر استهلاک: بدنه هیدروکست (چدن فشرده مخصوص هیدرولیک) و قطعات داخلی سخت‌کاری شده، این قطعه را در برابر پدیده کاویتاسیون (خوردگی ناشی از حباب‌های هوا) و سایش ذرات معلق کاملاً مصون می‌سازد.

• طراحی فشرده و بلوکی (Sandwich / Subplate Mounting): به دلیل سایز نامی ۶، این شیر فضای بسیار کمی را در منیفولدها و بلوک‌های هیدرولیکی اشغال می‌کند و به صورت زیرشیری یا ساندویچی نصب می‌شود.

  کاربردها در اتوماسیون و ماشین‌آلات صنعتی

  شیرهای هیدرولیک سایز ۶ رکسروت به دلیل ابعاد بهینه و دقت فوق‌العاده بالا، مغز متفکر بسیاری از مدارهای فرعی در کارخانجات به شمار می‌روند. بارزترین کاربردهای این مدل عبارتند از:

  ۱. سیستم‌های کلپ و فیکسچر (Clamping Systems): در ماشین‌های ابزار و سی‌ان‌سی (CNC)، جک‌های نگهدارنده قطعه کار باید با فشار کنترل‌شده و ثابتی قطعه را قفل کنند تا به آن آسیبی نرسد، در حالی که بقیه سیستم با فشار بالاتری کار می‌کند. این شیر وظیفه تامین این فشار ملایم و دقیق را دارد. ۲. صنایع کاغذ و چاپ: کنترل جک‌های کشش رول‌های کاغذ و پلاستیک که کوچک‌ترین نوسان فشار در آن‌ها موجب پارگی یا چروک شدن محصول نهایی می‌شود. ۳. یونیت‌های هیدرولیک کوچک و متوسط (Power Packs): در صنایع داروسازی، غذایی و بسته‌بندی برای هماهنگ‌سازی فشارهای مختلف خطوط جابه‌جایی. ۴. تجهیزات تست و آزمایشگاهی: به دلیل دقت بالا در کالیبراسیون فشار و تست دوام قطعات تحت فشار ثابت.

  دستورالعمل نصب و افزایش طول عمر قطعه

  برای بهره‌مندی از حداکثر کارایی این تکنولوژی آلمانی، رعایت اصول مهندسی زیر در هنگام راه‌اندازی پیشنهاد می‌شود:

  • پایش سطح تمیزی روغن: سایز ۶ به دلیل داشتن مجاری ظریف داخلی، مقاومت کمتری در برابر روغن کثیف دارد. توصیه می‌شود سطح تمیزی روغن سیستم بر اساس استاندارد ISO 4406 حداقل در حد ۲۰/۱۸/۱۵ یا بهتر حفظ شود.

  • سفت کردن اصولی پیچ‌های نصب: هنگام بستن شیر روی بلوک زیرشیری، از آچار ترکمتر استفاده کنید. سفت کردن بیش از حد یا ناومتوازن پیچ‌ها می‌تواند بدنه شیر را تحت تنش قرار داده و مانع حرکت روان اسپول داخلی شود.

  • خط تخلیه داخلی (Y): پسوند YM در انتهای کد نشان‌دهنده وجود خط تخلیه داخلی یا تخلیه پایلوت است. اطمینان حاصل کنید که مسیرهای برگشت به مخزن (تانک) کاملاً باز بوده و هیچ‌گونه فشار معکوسی (Back Pressure) روی خط تخلیه وجود نداشته باشد.
