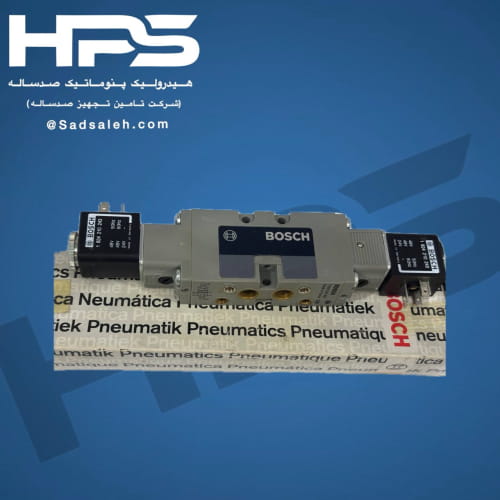

شیر برقی 2-5 دوبل بوش (BOSCH) مدل 0820022602

شیر برقی پنوماتیک دو بوبین ۵/۲ (پنج به دو) بوش آونتیکس یکی از پیشرفته‌ترین، دقیق‌ترین و مطمئن‌ترین قطعات در دسته تجهیزات اتوماسیون و کنترل جریان‌های صنعتی است. این کالا که با پارت نامبر و کد فنی 0820022026 (یا به صورت عمومی‌تر در پارت‌نامبرهای زیرمجموعه این خانواده مانند 0820022026 سری CD07) توسط کمپانی بزرگ بوش (BOSCH) و بخش پنوماتیک تخصصی آن یعنی آونتیکس (AVENTICS) طراحی و تولید شده است، به عنوان راهکاری ایده‌آل برای کنترل سیلندرها و جک‌های دوطرفه در کارهای حساس صنعتی به شمار می‌رود. وجود ویژگی کنترل جریان (فولودار یا Throttleable) به اپراتور و طراحان سیستم این امکان را می‌دهد که سرعت حرکت محرک‌های پنوماتیک را مستقیماً روی خود شیر تنظیم کنند.

معرفی کالا

این قطعه در بازارهای بین‌المللی، کاتالوگ‌های فنی مرجع و مهندسی با نام انگلیسی زیر شناخته و ثبت شده است: AVENTICS BOSCH 5/2-directional valve, double solenoid, Series CD07 – 0820022026

این محصول یک شیر برقی جهت‌دهنده ۵ پورت و ۲ موقعیت (5/2-way) است که به صورت دو بوبین (Double Solenoid یا Bistable) طراحی شده است. تفاوت اصلی شیرهای دو بوبین با مدل‌های تک بوبین در این است که این شیرها فاقد فنر بازگرداننده مکانیکی دائم برای اسپول هستند؛ به این معنی که شیر دارای خاصیت «حافظه» یا ماندگاری در آخرین وضعیت الکتریکی اعمال شده است. اصطلاح «فولودار» نیز نشان‌دهنده مجهز بودن این شیر به پیچ‌های تنظیم جریان (Throttle / Flow Control) روی خود بدنه شیر است که کنترل دقیق سرعت خروجی جک را بدون نیاز به شیر فلوکنترل بین‌راهی مجزا میسر می‌سازد.

مکانیزم عملکرد شیر ۵/۲ دو بوبین فولودار (Bistable Operation)

ساختار پورت‌های این شیر ۵/۲ بر اساس استانداردهای بین‌المللی پنوماتیک به شرح زیر پیکربندی شده است:

• پورت ۱ (P): ورودی اصلی هوای فشرده و تصفیه شده از واحد مراقبت.

• پورت‌های ۲ و ۴ (A و B): پورت‌های کاری خروجی که با شیلنگ به اتصالات جک پنوماتیک متصل می‌شوند.

• پورت‌های ۳ و ۵ (R و S): پورت‌های تخلیه یا اگزوز برای هدایت هوای برگشتی جک به اتمسفر.

نحوه کارکرد دستانه (دو بوبین): زمانی که به بوبین سمت راست (مثلاً بوبین A) یک پالس الکتریکی کوتاه اعمال می‌شود، اسپول داخلی حرکت کرده و پورت ۱ را به پورت ۲ متصل می‌کند. حتی اگر جریان برق قطع شود، اسپول به دلیل عدم وجود فنر بازگرداننده در همان موقعیت باقی می‌ماند و جک در وضعیت فرمان‌ داده شده قفل می‌شود. برای بازگرداندن شیر به حالت قبلی، باید به بوبین سمت چپ (بوبین B) پالس الکتریکی اعمال شود تا اسپول جابجا شده و مسیر پورت ۱ به ۴ باز گردد. این عملکرد پایدار (Bistable) ایمنی فوق‌العاده‌ای را در خطوط تولید ایجاد می‌کند؛ زیرا در صورت قطع ناگهانی برق کل کارخانه، جک‌ها موقعیت خود را از دست نداده و از بروز حوادث ناگوار یا آسیب به قطعات زیر پرس جلوگیری می‌شود.

بررسی ویژگی «فولودار» بودن (Built-in Flow Control)

یکی از مزایای متمایز کننده کد 0820022026 بوش آونتیکس، تعبیه شدن دو عدد پیچ تنظیم جریان تخصصی (تنظیم دبی خروجی) بر روی خود بدنه شیر است. در شیرهای معمولی، برای کم و زیاد کردن سرعت جک مجبور به خرید و نصب شیرهای فلوکنترل (سر جکی یا بین‌راهی) هستید که این امر هزینه اتصالات و حجم لوله‌کشی را افزایش می‌دهد.

در این مدل، با چرخاندن پیچ‌های آلنی یا دوسو تعبیه شده بر روی دهانه‌های تخلیه یا مسیر خروجی، مقطع عبور هوای برگشتی به طور دقیق محدود می‌شود. این کار با ایجاد فشار پاتک (Back Pressure) در سیلندر، حرکتی نرم، بدون ضربه و کاملاً کنترل شده را برای جک پنوماتیک به ارمغان می‌آورد.

مزایای مهندسی شیر برقی بوش آونتیکس کد 0820022026

• سیستم حافظه مکانیکی (بای‌استابل): عدم نیاز به اتصال دائم برق برای حفظ وضعیت شیر که مصرف انرژی الکتریکی سیستم را به شدت کاهش می‌دهد.

• پیچ‌های تنظیم دبی با مهره قفل‌کن: پیچ‌های فلوکنترل تعبیه شده روی شیر دارای مکانیزم تثبیت هستند تا لرزش‌های شدید دستگاه‌های صنعتی نتواند تنظیمات سرعت جک را به هم بزند.

• طراحی فشرده و ماژولار (Compact Design): علیرغم دو بوبین بودن و داشتن ساختار فولودار، عرض بدنه شیر بسیار بهینه طراحی شده است تا فضای کمی را در تابلوی پنوماتیک یا روی منیفولد اشغال کند.

• حرکت روان اسپول (Low Friction): استفاده از آلیاژ سخت‌کاری شده و روکش‌های پلیمری مخصوص روی اسپول داخلی باعث شده تا شیر با کمترین فشار پیلوت (حدود ۲ بار) تحریک شود و کمترین استهلاک مغزی را داشته باشد.

کاربردهای استراتژیک در خطوط تولید و اتوماسیون

شیر برقی دو بوبین ۱/۴ اینچ بوش آونتیکس به دلیل ضریب ایمنی بالا و قابلیت تنظیم سرعت، در بخش‌های حساس صنعت به کار گرفته می‌شود:

1. دستگاه‌های پرس و فرم‌دهی پنوماتیک: جاهایی که جک باید پس از اتمام کار، حتی با قطع برق، در موقعیت بالا یا پایین باقی بماند و سقوط نکند.

2. صنایع سنگین و کاشی و سرامیک: به دلیل بدنه آلومینیومی مستحکم و مقاومت در برابر ورود ذرات گرد و غبار به واسطه ایزولاسیون کامل پورت‌ها.

3. صنعت خودرو و فیکسچرهای مونتاژ: جهت باز و بسته کردن بازوهای کلمپ پنوماتیک با سرعت کاملاً کنترل شده تا به قطعات بدنه خودرو آسیبی وارد نشود.

4. ماشین‌آلات بسته‌بندی افقی و عمودی (پیلوپک): برای هماهنگ‌سازی دقیق سرعت جک‌های دوخت حرارتی و کاتر با سرعت حرکت فیلم بسته‌بندی.

نکات کلیدی نصب و نگهداری تخصصی

برای تضمین کارکرد مداوم و بدون توقف این شیر آلمانی، رعایت چک‌لیست زیر توسط تکنسین‌های نگهداری و تعمیرات (نت) الزامی است:

• نصب صداخفه‌کن‌های باکیفیت: از آنجا که پیچ‌های کنترل جریان در این شیر مسیر خروجی اگزوزها را محدود می‌کنند، تجمع روغن سوخته کمپرسور یا ذرات ریز پشت این پیچ‌ها می‌تواند مسیر هوا را مسدود کند. استفاده از صداخفه‌کن‌های تخت یا کله‌قندی برنجی مرغوب سایز G 1/4 روی پورت‌های ۳ و ۵ توصیه می‌شود.

• کنترل رطوبت سیستم: پمپ شدن آب همراه با هوای فشرده به داخل شیر، گریس‌های صنعتی پایه لیتیوم موجود روی اسپول را شسته و سبب سفت شدن حرکت اسپول و نهایتاً سوختن یا تحریک نشدن بوبین‌ها می‌شود. نصب درایر (خشک‌کن) تبریدی یا جذبی در مدار اصلی کارخانه پیشنهاد می‌گردد.

• فرمان الکتریکی همزمان ممنوع: در مدار فرمان برق (PLC)، حتماً باید اینترلاک‌های نرم‌افزاری یا سخت‌افزاری لحاظ شود تا هیچ‌گاه به صورت همزمان به بوبین A و بوبین B ولتاژ اعمال نشود؛ چرا که موجب فشار به مگنت‌ها و خرابی مسیر تحریک پیلوت می‌شود.

چرا خرید از ما؟

در بازار تجهیزات حساس صنعتی، اصالت کالا حرف اول را می‌زند. شرکت تأمین تجهیز صدساله با سال‌ها تجربه در واردات و تأمین قطعات پنوماتیک ما می‌دانیم که توقف خط تولید به دلیل خرابی یک قطعه کوچک، چقدر هزینه‌بر است؛ لذا با حذف واسطه‌ها، این کالا را با قیمت رقابتی و در سریع‌ترین زمان ممکن به سراسر کشور ارسال می‌کنیم.

با قیمت مناسب و کالا اصلی با خیال راحت از ما خرید کنید. فروشگاه صدساله تنها یک نام نیست، بلکه تعهدی بر کیفیت و اصالت است. شما می‌توانید با اطمینان کامل از مشاوره تخصصی کارشناسان ما بهره‌مند شوید تا دقیقاً قطعه مورد نیاز تجهیزات خود را انتخاب کنید.
