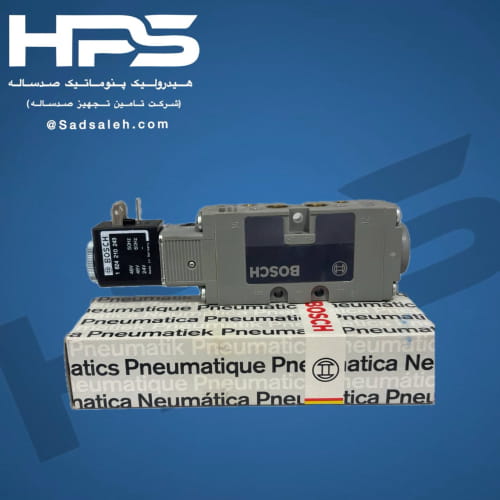

شیر برقی 2-5 بوش (BOSCH) مدل 0820022028

شیر برقی پنوماتیک تک بوبین ۵/۲ (پنج به دو) بوش آونتیکس با کد فنی 0820022028 یکی از دقیق‌ترین، باکیفیت‌ترین و مهندسی‌شده‌ترین قطعات کنترل جریان در سیستم‌های اتوماسیون صنعتی است. این شیر که توسط کمپانی بزرگ بوش (BOSCH) و تحت زیرمجموعه تخصصی پنوماتیک آن یعنی آونتیکس (AVENTICS) طراحی و تولید شده است، به عنوان یک قطعه استراتژیک در خطوط تولید سراسر جهان شناخته می‌شود. وظیفه اصلی این شیر، کنترل جهت حرکت محرک‌های پنوماتیکی مانند جک‌ها و سیلندرهای دوطرفه با بالاترین ضریب اطمینان است.

در این مقاله تخصصی و جامع، تمام جنبه‌های فنی، ساختاری، کاربردی و نحوه عملکرد این شیر برقی اصیل آلمانی را بررسی می‌کنیم تا اطلاعات کاملی برای بخش فنی سایت و انتخاب دقیق مهندسان در اختیار داشته باشید.

معرفی کالا

این محصول در مستندات بین‌المللی و بازارهای جهانی با نام انگلیسی و تجاری زیر ثبت و شناخته می‌شود: AVENTICS BOSCH 5/2-directional valve, Series CD07 – 0820022028

این شیر از سری معروف CD07 کمپانی آونتیکس بوش است. اصطلاح تک بوبین (Single Solenoid) به این معناست که شیر دارای یک آهنربای الکتریکی (بوبین) در یک طرف و یک فنر بازگرداننده (Spring Return) در طرف دیگر است. با تحریک بوبین، وضعیت شیر تغییر کرده و با قطع جریان برق، فنر به سرعت اسپول داخلی را به موقعیت اولیه خود بازمی‌گرداند. ساختار ۵/۲ نیز نشان‌دهنده ۵ پورت یا دهانه ورودی/خروجی و ۲ موقعیت یا وضعیت عملکردی مختلف است.

بررسی مکانیزم عملکرد شیر ۵/۲ تک بوبین (How it Works)

برای درک بهتر عملکرد شیر برقی BOSCH 0820022028، باید نگاهی به ساختار پورت‌های آن داشته باشیم. این شیر دارای ۵ دهانه مجزا است که به صورت استاندارد وظایف زیر را بر عهده دارند:

• پورت ۱ (P): محل ورود هوای فشرده اصلی از سمت کمپرسور یا واحد مراقبت.

• پورت‌های ۲ و ۴ (A و B): پورت‌های کاری یا خروجی که با شیلنگ‌های پنوماتیک مستقیم به دو سمت سیلندر (جک) متصل می‌شوند.

• پورت‌های ۳ و ۵ (R و S): پورت‌های تخلیه یا اگزوز که هوای برگشتی از جک را به محیط تخلیه می‌کنند (معمولاً روی این پورت‌ها صداخفهکن یا اگزوز نصب می‌شود).

در حالت عادی (برق قطع است)، فنر داخلی اسپول را به یک سمت هدایت کرده و مثلاً پورت ۱ را به پورت ۲ متصل می‌کند؛ در نتیجه هوا به یک سمت جک رفته و آن را در وضعیت ثابت نگه می‌دارد. به محض اعمال ولتاژ به بوبین شیر، نیروی مغناطیسی بر نیروی فنر غلبه کرده، اسپول جابجا می‌شود و این بار پورت ۱ به پورت ۴ متصل می‌گردد که باعث حرکت یا تغییر موضع جک پنوماتیک می‌شود. این فرآیند با سرعت بسیار بالا و در کسری از ثانیه انجام می‌گیرد.

ویژگی‌های ساختاری و مزایای شیر برقی BOSCH 0820022028

سری CD07 بوش آونتیکس به دلیل چند ویژگی منحصر‌به‌فرد ساختاری، نسبت به رقبای آسیایی و فیک موجود در بازار برتری مطلق دارد:

1. طول عمر فوق‌العاده بالا (High Durability): به دلیل استفاده از متریال باکیفیت در ساخت اسپول و بدنه آلومینیومی، این شیر می‌تواند میلیون‌ها بار بدون افت کیفیت و دچار شدن به نشتی، فرآیند کلیدزنی (Switching) را انجام دهد.

2. مقاومت در برابر شرایط سخت محیطی: بدنه آلومینیوم آنودایز شده و رتبه حفاظتی IP65 این امکان را فراهم می‌سازد تا شیر در محیط‌های مرطوب، پر از گرد و غبار و کارخانجات کاشی، سیمان و فولاد بدون مشکل کار کند.

3. مکانیزم پیلوت داخلی (Pilot Operated): این شیر از هوای فشرده خود مدار برای کمک به جابجایی اسپول استفاده می‌کند. این مکانیزم باعث می‌شود تحریک شیر با کمترین توان الکتریکی بوبین انجام شود و بوبین شیر داغ نکرده و نسوزد.

4. تعویض آسان بوبین: طراحی این شیر به گونه‌ای است که در صورت نیاز به تغییر ولتاژ کاری (مثلاً از 24V DC به 220V AC)، نیازی به باز کردن اتصالات پنوماتیک و خود شیر نیست؛ بلکه تنها با تعویض بوبین (Solenoid Coil) روی مغزی، ولتاژ شیر تغییر می‌کند.

کاربردهای گسترده شیر برقی ۵/۲ بوش در صنایع مختلف

شیر پنوماتیک تک بوبین ۱/۴ اینچ بوش آونتیکس به عنوان یک قطعه همه فن حریف در بخش‌های مختلف صنعت کاربرد دارد:

• صنعت بسته‌بندی و داروسازی: برای کنترل جک‌های تزریق، پرس، کاتر و سیستم‌های تفکیک و سورتبنگ خطوط بسته‌بندی.

• خطوط تولید خودرو و قطعه‌سازی: در بازوهای پنوماتیک، فیکسچرهای نگهدارنده و تجهیزات جوشکاری اتوماتیک.

• صنایع غذایی و آشامیدنی: در دستگاه‌های پرکن مایعات، شستشوی بطری و هدایت مسیر مواد غذایی به دلیل داشتن استانداردهای بهداشتی بدنه.

• صنایع چوب و مبل‌سازی: کنترل کورس حرکت جک‌های دستگاه‌های CNC چوب، پرس ام‌دی‌اف و لبه‌چسبان‌ها.

• ماشین‌آلات چاپ و صحافی: تنظیم دقیق فشار غلتک‌ها و حرکت جک‌های تغذیه کاغذ.

نکات مهم در نصب، نگهداری و عیب‌یابی شیر برقی 0820022028

برای اینکه این قطعه اصیل سال‌های طولانی در خط تولید شما بدون خرابی کار کند، تیم فنی ما توصیه می‌کند نکات زیر را به دقت رعایت فرمایید:

• کیفیت هوای فشرده: هوای فشرده ورودی به شیر باید کاملاً خشک و بدون رطوبت باشد. وجود قطرات آب و ذرات معلق، روان‌کننده (گریس تخصصی) داخل شیر را شسته و باعث خشکی اسپول و از بین رفتن اورینگ‌های NBR می‌شود. حتماً از واحد مراقبت پنوماتیک (فیلتر + رگولاتور + لوبریکاتور) قبل از شیر استفاده کنید.

• روغن‌کاری ملایم: هرچند شیرهای مدرن آونتیکس بوش نیاز مبرمی به روغن‌کاری مداوم ندارند، اما تزریق مقدار بسیار کمی روغن مخصوص پنوماتیک (توسط واحد مراقبت) به روان کار کردن قطعات متحرک داخلی کمک می‌کند.

• نصب صداخفه‌کن (Silencer): حتماً روی پورت‌های خروجی اگزوز (۳ و ۵) از صداخفه‌کن‌های برنجی یا پلاستیکی سایز G 1/4 استفاده کنید. این کار علاوه بر کاهش شدید آلودگی صوتی در سالن تولید، مانع از ورود گرد و غبار، پلیسه و ذرات خارجی به داخل شیر در هنگام مکش معکوس می‌شود.

• توجه به جهت جریان: پورت شماره ۱ پورت ورود فشار است. اتصال اشتباه شیلنگ‌ها به پورت‌های اگزوز یا کاری می‌تواند باعث عملکرد نادرست سیستم و آسیب به ساختار داخلی شیر شود.
