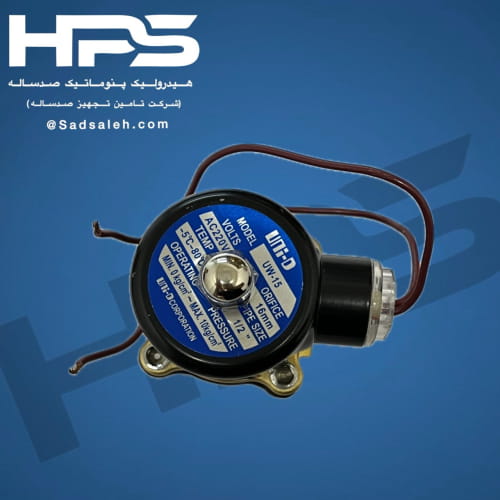

شیر برقی “1/2 برنجی UNI-D (UW-15)

در تمامی سیستم‌های هیدرولیک، پنوماتیک و خطوط انتقال سیالات، کنترل دقیق جریان آب، هوا، گاز یا روغن از اهمیت بسیار بالایی برخوردار است. یکی از پرکاربردترین، اقتصادی‌ترین و در عین حال باکیفیت‌ترین تجهیزات برای قطع و وصل جریان سیالات، شیر برقی برنجی یونیدی است. کد فنی UW-15 که توسط کمپانی معتبر UNI-D تولید می‌شود، یکی از محبوب‌ترین گزینه‌ها در بازار اتوماسیون صنعتی و تاسیسات ساختمانی به شمار می‌رود.

این محصول که در بازارهای بین‌المللی با نام UNI-D Solenoid Valve یا به طور خاص UNI-D UW-15 Brass Solenoid Valve شناخته می‌شود، به دلیل بهره‌مندی از بدنه برنجی مستحکم، مکانیزم عملکرد سریع و سازگاری بالا با انواع سیالات غیرخورنده، جایگاه ویژه‌ای در خطوط لوله‌کشی و ماشین‌آلات صنعتی پیدا کرده است. در این مقاله قصد داریم به بررسی جامع، ساختار قطعات، مکانیزم داخلی، مزایا و نکات مهم نصب و نگهداری این شیر برقی بپردازیم تا انتخابی دقیق و کاملاً متناسب با نیاز سیستم خود داشته باشید.

شیر برقی برنجی چیست و مدل UW-15 چگونه عمل می‌کند؟

شیر برقی یا سولنوئید ولو (Solenoid Valve) یک شیر الکترومکانیکی است که با استفاده از نیروی مغناطیسی حاصل از جریان برق، جریان سیال را قطع یا وصل می‌کند. عملکرد مدل UW-15 از نوع Normally Closed (NC) یا در اصطلاح «در حالت عادی بسته» است. این بدان معناست که وقتی برقی به بوبین (سیم‌پیچ) شیر متصل نیست، مجرای عبور سیال به کمک فنر داخلی و دیافراگم کاملاً بسته است و هیچ سیالی از آن عبور نمی‌کند.

به محض اعمال جریان الکتریکی به بوبین، یک میدان مغناطیسی قوی ایجاد می‌شود. این میدان مغناطیسی، شفت یا هسته مرکزی (Plunger) را به سمت بالا جذب می‌کند. با بالا رفتن شفت، فشار پشت دیافراگم تخلیه شده و در کسر کوچکی از ثانیه، مسیر اصلی جریان باز می‌شود. پس از قطع جریان برق، میدان مغناطیسی از بین رفته و فنر مجدداً شفت و دیافراگم را به موقعیت اولیه برمی‌گرداند تا مسیر سیال کاملاً مسدود شود. سرعت پاسخ‌دهی بالا در باز و بسته شدن مسیر، این شیر را برای سیستم‌های دوزینگ، خطوط اتوماسیون و دستگاه‌های اتوماتیک به یک انتخاب ایده‌آل تبدیل کرده است.

مشخصات ساختاری و متریال به کار رفته در شیر برقی یونیدی

کمپانی یونیدی در ساخت مدل UW-15 از متریال مرغوبی استفاده کرده است تا دوام و طول عمر شیر را در شرایط کاری مداوم تضمین کند:

1. بدنه برنجی (Brass Body): بدنه اصلی این شیر از برنج فورج‌شده با چگالی بالا ساخته شده است. برنج آلیاژی است که مقاومت بسیار خوبی در برابر اکسیداسیون، زنگ‌زدگی و رسوب‌گرفتگی ناشی از املاح آب دارد. همچنین این بدنه مقاومت مکانیکی بالایی در برابر ضربات قوچ (Water Hammer) و تغییرات فشار سیستم نشان می‌دهد.

2. دیافراگم و آب‌بندها (Seals): لاستیک دیافراگم به کار رفته در این مدل به طور استاندارد از جنس NBR (بونا نیتریل) است. این متریال انعطاف‌پذیری فوق‌العاده‌ای داشته و آب‌بندی صددرصدی (Zero Leakage) را فراهم می‌کند. دیافراگم NBR برای سیالاتی مانند آب سرد و گرم، هوای فشرده و روغن‌های سبک صنعتی تا دمای حداکثر ۸۰ درجه سانتی‌گراد عملکردی بی‌نقص دارد.

3. قطعات داخلی از فولاد ضد زنگ (Stainless Steel): شفت، فنر و قطعات متحرک داخلی که به طور مستقیم با سیال در تماس هستند، از استنلس استیل (معمولاً گرید 304 یا 430F) ساخته شده‌اند تا در اثر تماس مداوم با آب دچار خوردگی و قفل شدن نشوند.

   کاربردهای گسترده شیر برقی یونیدی ۱/۲ اینچ

   سایز رزوه 1/2 اینچ به عنوان یکی از استانداردترین و پرمصرف‌ترین سایزهای لوله‌کشی در صنایع و تاسیسات شناخته می‌شود. شیر برقی UNI-D UW-15 به دلیل ابعاد جثه مناسب و کارایی بالا، در طیف وسیعی از پروژه‌ها کاربرد دارد:

   • سیستم‌های آبیاری هوشمند و کشاورزی: برای قطع و وصل اتوماتیک جریان آب در گلخانه‌ها، فضاهای سبز شهری و سیستم‌های آبیاری قطره‌ای به کمک تایمر یا سیستم‌های کنترل مرکزی.

   • تاسیسات ساختمان و موتورخانه‌ها: کنترل خطوط آب ورودی به مخازن، چیلرها، سیستم‌های تهویه مطبوع (HVAC) و خطوط پرکن مخازن ذخیره آب.

   • صنایع غذایی و دارویی سبک: در بخش‌هایی از خطوط تولید که نیاز به شستشو، تزریق آب یا تخلیه مایعات غیرخورنده در سیستم‌های بسته‌بندی وجود دارد.

   • دستگاه‌های صنعتی و ماشین‌آلات: کاربرد در دستگاه‌های کارواش اتوماتیک، کمپرسورهای باد (جهت تخلیه اتوماتیک آب کندانس شده)، سیستم‌های تصفیه آب صنعتی (RO) و دستگاه‌های قهوه‌ساز صنعتی.

   مزایای رقابتی شیر برقی UW-15 UNI-D

   در میان تنوع بالای شیرهای برقی موجود در بازار، مدل UW-15 برند یونیدی به دلایل متعددی توانسته سهم بازار بزرگی را به خود اختصاص دهد:

   1. ارزش خرید بسیار بالا (مقرون به صرفه): این شیر در مقایسه با نمونه‌های اروپایی قیمت بسیار مناسب‌تری دارد، در حالی که از نظر کیفیت ساخت، بدنه سنگین برنجی و طول عمر، استانداردهای لازم را کاملاً برآورده می‌کند.

   2. عملکرد با فشار صفر (Zero Differential Valve): بسیاری از شیرهای برقی غیرمستقیم (پایلوتی) برای باز شدن نیاز به حداقل فشار کاری (مثلاً 0.5 بار) دارند؛ اما مدل UW-15 به دلیل مکانیزم نیمه‌مستقیم یا مستقیم خود، حتی در فشار صفر (مانند خروجی مخازن ثقلی و بدون پمپ) نیز به درستی مسیر را باز و بسته می‌کند.

   3. تنوع ولتاژ بوبین و تعویض آسان: بوبین‌های این شیر به راحتی قابل تعویض هستند. شما می‌توانید بنا به طراحی تابلوی برق خود، شیر را با بوبین 220 ولت متناوب (AC) یا 24 ولت مستقیم (DC) راه‌اندازی کنید. بوبین‌های یونیدی دارای عایق‌بندی قوی کلاس H هستند که پایداری بالایی در برابر گرمای ناشی از برق‌دار بودن مداوم دارند.

   4. فراوانی قطعات یدکی: در صورت بروز مشکل پس از سال‌ها کارکرد مداوم، دیافراگم، فنر و بوبین یدکی این مدل به وفور در بازار یافت می‌شود و هزینه‌های تعمیرات آن بسیار ناچیز است.

   راهنمای نصب، راه‌اندازی و اصول نگهداری

   برای اینکه شیر برقی UNI-D UW-15 بالاترین کارایی و بیشترین طول عمر را داشته باشد، رعایت نکات مهندسی زیر هنگام نصب الزامی است:

   • استفاده از فیلتر (صافی): بزرگترین دشمن شیرهای برقی دیافراگمی، ذرات معلق، ماسه، زنگ لوله و براده‌های حاصل از رزوه کاری هستند. اگر یک ذره کوچک زیر دیافراگم یا شفت قرار گیرد، شیر کاملاً بسته نشده و دچار نشتی مداوم می‌شود. لذا حتماً قبل از ورودی شیر برقی، یک فیلتر صافی Y شکل (Y-Strainer) با مش مناسب نصب کنید.

   • توجه به جهت فلش روی بدنه: روی بدنه برنجی شیر یک فلش حک شده است که جهت صحیح جریان سیال (از ورودی به خروجی) را نشان می‌دهد. نصب برعکس شیر باعث عبور خودبخودی سیال و عدم کارکرد مکانیزم برقی آن خواهد شد.

   • موقعیت قرارگیری شیر: بهترین حالت برای نصب شیر برقی، به صورت افقی است؛ به طوری که بوبین (سولنوئید) رو به بالا قرار گیرد. نصب شیر به صورت عمودی یا برعکس، استهلاک شفت داخلی را افزایش داده و ممکن است به مرور زمان مانع از باز یا بسته شدن کامل شیر شود.

   • جلوگیری از ورود آب به بخش الکتریکی: با اینکه بوبین دارای استاندارد حفاظتی است، اما برای ایمنی بیشتر و جلوگیری از اتصالی، در محیط‌های باز و در معرض باران شدید حتماً از کاور محافظ استفاده کنید و گلند کابل بوبین را کاملاً محکم کنید.
