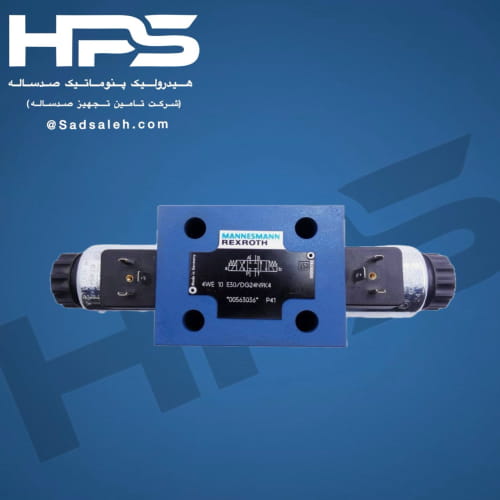

شیر برقی کنترل جهت هیدرولیک رکسروت (REXROTH) مدل 4WE 10 E30/DG24N9K4

بررسی تخصصی شیر برقی هیدرولیک رکسروت Rexroth 4WE10

در سیستم‌های هیدرولیک پیشرفته صنعتی، کنترل دقیق، ایمن و به موقع مسیر سیال اهمیت حیاتی دارد. کمپانی آلمانی Bosch Rexroth با طراحی و ساخت شیرهای کنترل جهت برقی سری 4WE10، یکی از استانداردترین و پرفروش‌ترین تجهیزات هیدرولیک جهان را به بازار عرضه کرده است. این شیرها به دلیل دوام بالا و عملکرد پایدار در شرایط سخت کارگاهی شناخته می‌شوند.

کد فنی دقیق محصول مورد نظر شما 4WE 10 E30/DG24N9K4 است. این قطعه یک شیر کنترل جهت با تحریک مستقیم برقی (Direct Operated Directional Spool Valve) است. در شیرهای تحریک مستقیم، نیروی مغناطیسی حاصل از بوبین یا سولنوئید به طور مستقیم به اسپول (مغزی داخلی شیر) منتقل می‌شود و آن را جابجا می‌کند. این مکانیزم هوشمندانه بدون نیاز به سیستم پیلوت هیدرولیکی، سرعت پاسخ‌گویی فوق‌العاده بالایی را برای سیستم به ارمغان می‌آورد و احتمال گریپاژ یا خرابی‌های پیچیده را به حداقل می‌رساند.

مشخصات فنی و کالبدشکافی کد قطعه (Technical Breakdown)

برای مهندسان و تکنسین‌های خطوط تولید، هر بخش از این کد فنی نشان‌دهنده یک ویژگی ساختاری و عملکردی در مدار هیدرولیک است:

• 4: نشان‌دهنده تعداد پورت‌های اصلی شیر (4 راهه) شامل پورت ورود فشار پمپ (P)، پورت تخلیه به مخزن (T) و پورت‌های خروجی به سمت مصرف‌کننده مانند جک یا هیدرو موتور (A و B) است.

• WE: این پیشوند بیانگر مکانیزم کنترل جهت با تحریک مستقیم توسط سولنوئید یا بوبین‌های برقی (Solenoid-operated) است.

• 10: سایز نامی یا فریم ابعادی شیر (Size 10) است که در استانداردهای بین‌المللی با نام Cetop 5 نیز شناخته می‌شود و برای دبی‌های متوسط صنعتی کاملاً ایده‌آل است.

• E: نوع فرمان یا ساختار اسپول داخلی شیر را مشخص می‌کند. فرمان E یک فرمان سه حالته (3-position) است. در حالت مرکزی یا استراحت (بدون اعمال جریان برق به بوبین‌ها)، تمامی پورت‌های P و T و A و B کاملاً بسته هستند (All blocked). این ویژگی برای نگه‌داشتن جک یا قفل کردن موقعیت هیدرو موتور در زمان استراحت سیستم بسیار کاربردی است.

• 30: نشان‌دهنده سری ساخت و بهینه‌سازی‌های ابعادی کمپانی رکسروت (Series 30 to 39) است که ابعاد نصب استاندارد آن را تعیین می‌کند.

• D: مجهز به بوبین یا سولنوئید با جریان مستقیم (DC Solenoid) است که عملکردی بسیار نرم و کم‌صدا دارد.

• G24: ولتاژ کاری بوبین را مشخص می‌کند که در این کد، ولتاژ کاری 24 ولت مستقیم (24V DC) است؛ این ولتاژ استانداردترین ولتاژ خروجی در تابلوهای برق صنعتی مجهز به PLC به شمار می‌رود و ایمنی بالایی دارد.

• N9: دارای دکمه تحریک دستی (Manual Override) پنهان است تا در مواقع قطع برق، تست‌های راه‌اندازی یا عیب‌یابی، اپراتور بتواند به صورت دستی وضعیت اسپول را تغییر دهد.

• K4: نوع اتصال الکتریکی مگنت‌ها را مشخص می‌کند که از سوکت استاندارد صنعتی Hirschmann بهره می‌برد.

مشخصات متالوژی و جنس قطعات (Material Specification)

مقاومت در برابر فشارهای هیدرولیکی مداوم و پیشگیری از نشتی‌های داخلی، نیازمند متریال فوق‌العاده باکیفیت است که رکسروت در این مدل به کار گرفته است:

1. بدنه اصلی شیر (Valve Body): بدنه این شیر از چدن ریخته‌گری شده با گرید هیدرولیکی بالا و ساختار گرافیت فشرده تولید شده است. این آلیاژ مقاومت بالایی در برابر تغییر شکل تحت فشارهای سنگین و ضربات هیدرولیکی دارد.

2. اسپول یا مغزی (Spool): از فولاد آلیاژی سخت‌کاری شده و آبکاری شده تولید شده است. دقت ابعادی این قطعه در حد میکرون است تا از فرار روغن و افت فشار سیستم جلوگیری کند.

3. آب‌بندها (Seals): به صورت استاندارد از اورینگ‌های جنس NBR (لاستیک ضد روغن) با کیفیت بالا استفاده شده است که در بازه دمایی وسیع سیالات هیدرولیک، خاصیت انعطاف‌پذیری و آب‌بندی خود را حفظ می‌کنند.

   راهنمای فنی نصب: شیرهای هیدرولیک سری 4WE10 همگی به صورت زیرشیری یا بلوکی (Subplate Mounting) نصب می‌شوند. به این معنی که روی بدنه چدنی خود شیر هیچ رزوه‌ای وجود ندارد. پورت‌های زیرین شیر روی یک بلوک زیرشیری استاندارد قرار گرفته و پیچ می‌شوند؛ بنابراین سایز رزوه اتصالات کاملاً به نوع بلوکی که برای زیر شیر انتخاب می‌کنید بستگی دارد.

   ویژگی‌ها و مزایای شیر برقی Rexroth 4WE10 G24

   • سرعت پاسخ‌گویی بسیار بالا: به دلیل مکانیزم تحریک مستقیم، اسپول بلافاصله پس از دریافت سیگنال الکتریکی تغییر وضعیت می‌دهد.

   • ایمنی بالا با ولتاژ 24 ولت: استفاده از جریان مستقیم 24 ولت خطر برق‌گرفتگی را در محیط‌های مرطوب صنعتی به طور کامل از بین می‌برد و با خروجی کارت‌های PLC همخوانی دارد.

   • طول عمر بالا در شرایط سخت: کیفیت ساخت بالای قطعات چدنی و فولادی، عملکرد پایدار آن را در محیط‌های پر ارتعاش کارگاهی تضمین می‌کند.

   • تعویض راحت کویل برقی: در صورت سوختن بوبین، می‌توان بدون باز کردن مدار هیدرولیک یا تخلیه روغن، بوبین جدید را روی لوله سولنوئید نصب کرد.
