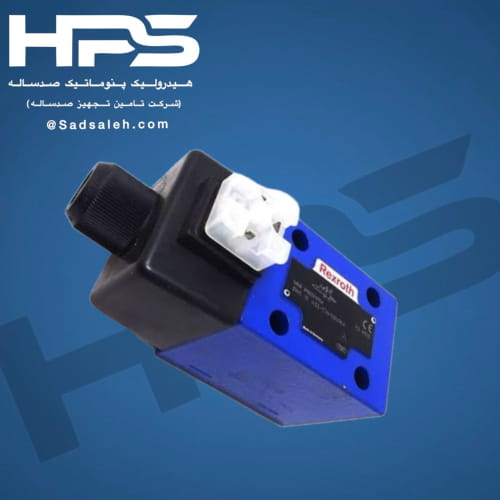

شیر برقی کنترل جهت هیدرولیک (REXROTH) مدل 4WE10 D33/CW230N9k4

بررسی تخصصی شیر برقی هیدرولیک رکسروت Rexroth 4WE10

در سیستم‌های اتوماسیون صنعتی و خطوط تولید سنگین، کنترل دقیق و به موقع جریان سیال هیدرولیک از اهمیت بالایی برخوردار است. کمپانی آلمانی Bosch Rexroth به عنوان پیشرو در طراحی و تولید تجهیزات هیدرولیک، شیرهای کنترل جهت برقی سری 4WE10 را به عنوان یک راهکار مهندسی‌شده و با دوام برای کنترل دبی‌های متوسط معرفی کرده است.

کد فنی دقیق محصول مورد نظر شما 4WE10 D33/CW230N9K4 است. این قطعه یک شیر کنترل جهت با تحریک مستقیم برقی (Direct Operated Directional Spool Valve) به شمار می‌رود. در این مکانیزم، نیروی الکترومغناطیسی تولید شده در بوبین‌ها به طور مستقیم به اسپول (مغزی داخلی) منتقل شده و آن را جابجا می‌کند. به دلیل عدم نیاز به سیستم پیلوت یا فشار کمکی، این شیرها سرعت پاسخ‌گویی فوق‌العاده بالایی دارند و از ساختار مکانیکی ساده‌تر و نرخ خرابی بسیار کمتری برخوردار هستند.

مشخصات فنی و کالبدشکافی کد قطعه (Technical Breakdown)

برای مهندسان و تکنسین‌های نگهداری و تعمیرات، هر بخش از کد فنی این محصول نشان‌دهنده یک ویژگی ساختاری و عملکردی است:

• 4: نشان‌دهنده تعداد پورت‌های اصلی شیر (4 راهه) شامل پورت ورود فشار پمپ (P)، پورت تخلیه به مخزن (T) و پورت‌های خروجی به سمت مصرف‌کننده مانند جک یا هیدرو موتور (A و B) است.

• WE: این پیشوند بیانگر مکانیزم کنترل جهت با تحریک مستقیم توسط سولنوئید یا بوبین‌های برقی (Solenoid-operated) است.

• 10: سایز نامی یا فریم ابعادی شیر (Size 10) است که در استانداردهای صنعتی با نام Cetop 5 نیز شناخته می‌شود.

• D: نوع فرمان یا ساختار اسپول داخلی شیر است. فرمان D یک فرمان دو موقعیتی (2-position) بدون حالت مرکز ثابت است. اسپول با تحریک هر بوبین بین دو وضعیت چپ و راست جابجا می‌شود تا جهت جریان روغن را تغییر دهد.

• 33: نشان‌دهنده سری ساخت و بهینه‌سازی‌های ابعادی کمپانی رکسروت (Series 30 to 39) است که تأثیری بر عملکرد هیدرولیکی عمومی قطعه ندارد.

• C: مجهز به بوبین یا سولنوئید با جریان متناوب (AC Solenoid) است.

• W230: ولتاژ کاری بوبین را مشخص می‌کند که در این کد، ولتاژ کاری 230 ولت متناوب (230V AC) با فرکانس 50 یا 60 هرتز است؛ این ولتاژ با برق شهری و استاندارد تابلوهای برق ایران کاملاً همخوانی دارد.

• N9: دارای دکمه تحریک دستی (Manual Override) پنهان است تا در مواقع قطع برق یا تست‌های اولیه راه‌اندازی، اپراتور بتواند به صورت دستی وضعیت شیر را تغییر دهد.

• K4: نوع اتصال الکتریکی مگنت‌ها را مشخص می‌کند که از سوکت استاندارد صنعتی Hirschmann بهره می‌برد.

مشخصات متالوژی و جنس قطعات (Material Specification)

مقاومت در برابر فشارهای هیدرولیکی مداوم و پیشگیری از نشتی‌های داخلی، نیازمند متریال فوق‌العاده باکیفیت است که رکسروت در این مدل به کار گرفته است:

1. بدنه اصلی شیر (Valve Body): بدنه این شیر از چدن ریخته‌گری شده با گرید هیدرولیکی بالا و ساختار گرافیت فشرده تولید شده است. این آلیاژ مقاومت بالایی در برابر تغییر شکل تحت فشارهای سنگین دارد.

2. اسپول یا مغزی (Spool): از فولاد آلیاژی سخت‌کاری شده و آبکاری شده تولید شده است. دقت ابعادی این قطعه در حد میکرون است تا از فرار روغن و افت فشار سیستم جلوگیری کند.

3. آب‌بندها (Seals): به صورت استاندارد از اورینگ‌های جنس NBR (لاستیک ضد روغن) با کیفیت بالا استفاده شده است که در بازه دمایی وسیع سیالات هیدرولیک، خاصیت انعطاف‌پذیری و آب‌بندی خود را حفظ می‌کنند.

   راهنمای فنی نصب: شیرهای هیدرولیک سری 4WE10 همگی به صورت زیرشیری یا بلوکی (Subplate Mounting) نصب می‌شوند. به این معنی که روی بدنه چدنی خود شیر هیچ رزوه‌ای وجود ندارد. پورت‌های زیرین شیر روی یک بلوک زیرشیری استاندارد قرار گرفته و پیچ می‌شوند؛ بنابراین سایز رزوه اتصالات کاملاً به نوع بلوکی که برای زیر شیر انتخاب می‌کنید بستگی دارد.

   ویژگی‌ها و مزایای شیر برقی Rexroth 4WE10 D230

   • سرعت پاسخ‌گویی بسیار بالا: به دلیل مکانیزم تحریک مستقیم، اسپول بلافاصله پس از دریافت سیگنال الکتریکی تغییر وضعیت می‌دهد.

   • سازگاری کامل با برق ایران: ولتاژ 230 ولت متناوب نیاز به مبدل یا ترانسفورماتورهای اضافی را در تابلو برق از بین می‌برد.

   • طول عمر بالا در شرایط سخت: کیفیت ساخت بالای قطعات چدنی و فولادی، عملکرد پایدار آن را در محیط‌های پر ارتعاش کارگاهی تضمین می‌کند.

   • تعویض راحت کویل برقی: در صورت سوختن بوبین، می‌توان بدون باز کردن مدار هیدرولیک یا تخلیه روغن، بوبین جدید را روی لوله سولنوئید نصب کرد.
