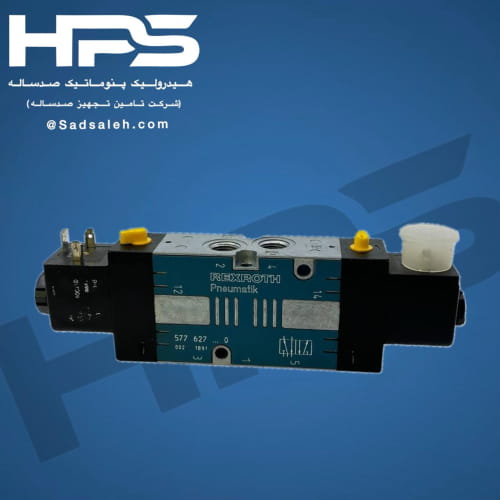

شیر برقی پنوماتیک 2-5 دو بوبین 557627

در صنعت اتوماسیون و تجهیزات بادی (پنوماتیک)، کنترل دقیق، سریع و مطمئن جک‌ها و عملگرهای دو طرفه از اهمیت فوق‌العاده‌ای برخوردار است. شیر برقی پنوماتیک ۵/۲ دوبل بوبین Bosch Rexroth Pneumatic Valve (از سری کدهای 577 627 … 0 و پارت نامبرهای مرتبط برند رکسروت)، یکی از باکیفیت‌ترین و استانداردترین شیرهای کنترل جهت بادی ۵ راهه ۲ موقیعیته دو بوبین در بازار تجهیزات صنعتی به شمار می‌رود.

این قطعه ساخت کشور آلمان بوده و برای کاربردهایی طراحی شده است که نیاز به حفظ آخرین وضعیت جک (حالت Memory) یا کنترل مجزای رفت و برگشت با دو سیگنال الکتریکی جداگانه وجود دارد. در این بررسی جامع به تحلیل ویژگی‌های فنی، کاربردها، نحوه کدخوانی، جدول مشخصات و نکات نگهداری این کالا می‌پردازیم.

بررسی عملکرد شیر پنوماتیک 5/2 دوبل بوبین (Double Solenoid Valve)

شیرهای ۵/۲ دارای ۵ پورت اصلی (۱ پورت ورودی باد P، ۲ پورت خروجی مصرف‌کننده A و B، و ۲ پورت تخلیه و اگزوز R و S) و ۲ وضعیت عملکردی هستند.

در مدل‌های دوبل دو بوبین (Double Solenoid)، شیر دارای دو سیم‌پیچ الکتریکی در دو سمت بدنه است:

1. با ارسال ولتاژ به بوبین سمت اول، اسپول داخلی جابه‌جا شده و باد به یکی از سمت‌های جک هدایت می‌شود.

2. با قطع برق بوبین اول، شیر در همان حالت باقی می‌ماند (حافظه‌دار).

3. تنها زمانی که به بوبین سمت دوم ولتاژ اعمال شود، اسپول تغییر حالت داده و جک به موقعیت اولیه خود بازمی‌گردد.

این ویژگی باعث می‌شود در صورت قطع ناگهانی برق کل سیستم، جک یا عملگر در آخرین وضعیت خود باقی بماند که مزیتی بزرگ برای امنیت خطوط تولید محسوب می‌شود.

ویژگی‌ها و مزایای برجسته شیر 5/2 دوبل رکسروت

۱. ساخت کشور آلمان و طول عمر بالا

تجهیزات پنوماتیک بوش رکسروت آلمان به کیفیت و دوام خیره‌کننده شهرت دارند. بهره‌گیری از تکنولوژی ساخت دقیق در بخش اسپول و بوبین‌ها باعث شده که این شیرها قابلیت میلیون‌ها سیکل کاری بدون افت کیفیت را داشته باشند.

۲. زمان پاسخ‌دهی فوق‌العاده سریع (Response Time)

سرعت عمل در خطوط بسته‌بندی، مونتاژ و اتوماسیون فاکتوری حیاتی است. این شیر برقی به لطف بوبین‌های استاندارد با توان مصرفی بهینه، اسپول داخلی را در چند میلی‌ثانیه جابه‌جا می‌کند.

۳. فرمان دستی یا تست اضطراری (Manual Override)

بر روی بدنه بوبین‌های این شیر، شستی‌های تست دستی تعبیه شده است. کارشناسان فنی می‌توانند هنگام نصب، کالیبراسیون یا قطعی برق، با فشردن این دکمه‌ها حرکت جک را به صورت دستی بررسی کنند.

۴. نصب بر روی پایه مانیفولد یا به صورت منفرد

این محصول هم به صورت منفرد (In-line) با اتصال مستقیم شلنگ‌ها و اتصالات رزوه G 1/4 اینچ قابل استفاده است و هم امکان نصب روی پایه‌های مانیفولد چندتایی (Manifold Block) برای صرفه‌جویی در فضای تابلو را دارد.

کاربردهای شیر پنوماتیک 5/2 دوبل بوبین در صنایع

شیر برقی ۵/۲ دو بوبین بادی رکسروت در طیف وسیعی از صنایع اتوماسیون کاربرد دارد:

• خطوط بسته بندی و سورتینگ: برای کنترل حرکت جک‌های پرسرعت بازوهای جداکننده.

• صنایع خودروسازی: جهت کنترل جک‌های گیره (Clamp) و سیستم‌های پرس بادی.

• دستگاه‌های قالب‌گیری و تزریق: برای جابه‌جایی قالب‌ها و جک‌های پران.

• صنایع دارویی و غذایی: به دلیل امکان کارکرد با هوای خشک و بدون روغن‌کاری.

• ماشین‌آلات چوب و CNC: کنترل جک‌های نگهدارنده قطعه‌کار.

نکات مهم در نصب و نگهداری جهت افزایش طول عمر

1. کیفیت هوای ورودی (واحد مراقبت): حتماً قبل از ورودی باد شیر، از یک واحد مراقبت پنوماتیک (فیلتر رطوبت‌گیر و رگلاتور) استفاده کنید. ذرات معلق و رطوبت شدید آب می‌توانند به اورینگ‌های داخلی شیر آسیب بزنند.

2. بررسی ولتاژ تغذیه: ولتاژ بوبین‌ها (معمولاً ۲۴ ولت DC) باید تثبیت شده باشد. نوسانات شدید ولتاژ می‌تواند باعث داغ شدن و آسیب به سیم‌پیچ الکتریکی شود.

3. نصب صداخفه کن (Silencer): برای کاهش صدای تخلیه باد و جلوگیری از ورود گرد و غبار به داخل شیر، حتماً بر روی پورت‌های اگزوز R و S از صداخفه‌کن‌های برنجی استفاده کنید.
