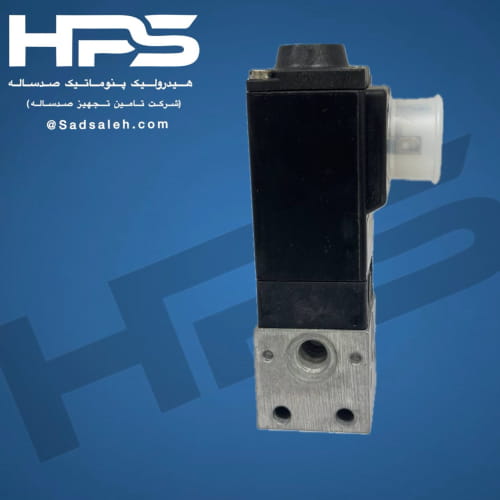

شیر برقی پنوماتیک ۳/۲ پاپتی بوش آونتیکس (BOSCH) مدل 0820005151

شیر برقی پنوماتیک ۳/۲ (سه به دو) پاپتی بوش آونتیکس با کد فنی 0820005151 به همراه بوبین ۲۴ ولت دی‌سی با کد فنی 1827414004، یکی از قابل‌اعتمادترین، سریع‌ترین و مهندسی‌شده‌ترین قطعات کنترل جریان هوای فشرده در خطوط اتوماسیون صنعتی است. این کالا که توسط غول فناوری آلمان یعنی کمپانی بوش (BOSCH) و زیرمجموعه پنوماتیک تخصصی آن یعنی آونتیکس (AVENTICS) طراحی و تولید شده است، به دلیل ساختار داخلی پاپتی (Poppet Valve) دارای ویژگی‌های منحصربه‌فردی است که آن را از شیرهای اسپولی معمولی متمایز می‌سازد.

در این مقاله تخصصی و راهنمای جامع محصول، تمام ابعاد فنی، مکانیسم پاپتی، کدهای بوبین، سایز رزوه‌ها و کاربردهای استراتژیک این تجهیز اصیل آلمانی را بررسی می‌کنیم تا اطلاعات کاملی برای بخش محصولات سایت خود در اختیار داشته باشید.

معرفی کالا

این محصول صنعتی درجه‌یک در بازارهای جهانی و کاتالوگ‌های مرجع بین‌المللی با نام تجاری زیر شناخته می‌شود: AVENTICS BOSCH 3/2-directional Poppet Valve, G 1/4, 24V DC – 0820005151

این شیر برقی پنوماتیک دارای ساختار ۳ پورت (دهانه) و ۲ وضعیت عملکردی (3/2-way) است. پارت نامبر 0820005151 مربوط به بدنه و پایه اصلی شیر با پورت‌های سایز ۱/۴ اینچ است و پارت نامبر 1827414004 نشان‌دهنده بوبین یا مگنت الکتریکی تخصصی ۲۴ ولت (24V DC) بوش است که وظیفه تحریک مغناطیسی شیر را بر عهده دارد. عملکرد این شیر در حالت عادی بسته (Normally Closed – NC) است، به این معنی که در زمان قطع جریان برق، پورت ورودی مسدود بوده و هوای خروجی به اگزوز راه دارد.

مکانیزم شیر پاپتی (Poppet Valve) چیست و چه مزایایی دارد؟

بسیاری از شیرهای برقی بازار از نوع اسپولی (شفت متحرک افقی با اورینگ‌های جانبی) هستند. اما شیر بوش مدل 0820005151 یک شیر پاپتی (Poppet) است. در شیرهای پاپتی، مکانیزم آب‌بندی با نشستن یک دیسک، توپک یا مخروط لاستیکی بر روی یک نشیمنگاه (Seat) تخت انجام می‌شود؛ درست شبیه به عملکرد سوپاپ خودرو.

مزایای کلیدی مکانیزم پاپتی:

1. عدم حساسیت به آلودگی روغن و گرد و غبار: در شیرهای اسپولی، وجود ذرات ریز در هوای فشرده باعث خط افتادن روی شفت و پارگی اورینگ‌ها می‌شود. اما در سیستم پاپتی، به دلیل ضربه‌ای و عمودی بودن حرکت سوپاپ، ذرات ریز نمی‌توانند بین دیسک و نشستگاه قرار گیرند و شیر به شدت در برابر هوای آلوده مقاوم است.

2. کورس حرکتی بسیار کوتاه و پاسخ زمانی سریع: سوپاپ داخلی برای باز کردن مسیر هوا نیاز به جابجایی چند میلی‌متری دارد؛ به همین دلیل زمان پاسخ‌دهی این شیر (Switching Time) در حد چند میلی‌ثانیه است که برای کارهای با سرعت بالا (High-Speed Cycling) فوق‌العاده است.

3. نشتی صفر (Zero Leakage): فشار هوای ورودی خود به فشردن بیشتر سوپاپ روی نشستگاه کمک می‌کند و این امر آب‌بندی ۱۰۰ درصدی و بدون هیچ‌گونه نشتی را تضمین می‌کند.

بررسی پورت‌ها و سایز رزوه ۱/۴ اینچ

این شیر ۳/۲ دارای سه پورت اصلی با آرایش استاندارد زیر است:

• پورت ۱ (P یا Input): محل ورود هوای فشرده از واحد مراقبت با سایز رزوه G 1/4 اینچ.

• پورت ۲ (A یا Output): پورت خروجی یا کاری شیر که با شیلنگ به جک‌های یک‌طرفه، اتصالات پدال‌ها یا ترکمترها متصل می‌شود (سایز رزوه G 1/4 اینچ).

• پورت ۳ (R یا Exhaust): پورت تخلیه هوا که هوای مصرف شده سیستم را به اتمسفر بازمی‌گرداند (سایز رزوه G 1/4 اینچ).

بررسی بوبین تخصصی 24 ولت کد 1827414004

بوبین تعبیه شده روی این شیر با پارت نامبر 1827414004، یک مگنت الکتریکی با توان مصرفی بهینه شده است. این بوبین برای کارکرد با برق مستقیم 24 ولت DC طراحی شده که استاندارد اصلی تابلوهای فرمان PLC در اتوماسیون صنعتی است. از ویژگی‌های بارز این بوبین می‌توان به کلاس عایق‌بندی بالا و مقاومت در برابر گرمای ناشی از روشن ماندن طولانی‌مدت (Continuous Duty) اشاره کرد؛ به طوری که بوبین دچار افت مگنت یا سوختگی سیم‌پیچ داخلی نمی‌شود.

کاربردهای استراتژیک شیر پاپتی بوش ۳/۲ در صنایع

این شیر به دلیل سرعت عمل بالا و ساختار ضدجرم خود، در بخش‌های حساس کارخانجات کاربرد دارد:

• فرمان به شیرهای بزرگتر (Pilot Valve): استفاده به عنوان شیر تحریک یا پیلوت برای فعال‌سازی شیرهای پنوماتیک و هیدرولیک سایز بزرگ (مانند شیرهای ۱ اینچ یا ۲ اینچ).

• کنترل جک‌های یک‌طرفه (Single-Acting Cylinders): هدایت کورس رفت جک‌های فنربرگشت و تخلیه سریع هوا در کورس برگشت.

• سیستم‌های وزش هوا و تمیزکاری (Air Blowing): در خطوط بسته‌بندی یا جداسازی کالا که نیاز است با سرعت بالا، یک پالس هوای فشرده برای پرتاب قطعات معیوب اعمال شود.

• خطوط کاشی و سیمان: جاهایی که به دلیل وجود غبار غلیظ، شیرهای اسپولی معمولی سریعاً جام (Lock) می‌کنند، این شیر پاپتی بدون مشکل به کار خود ادامه می‌دهد.

نکات مهم در نصب و نگهداری

• استفاده از صداخفه‌کن ۱/۴: حتماً روی پورت تخلیه شماره ۳، یک صداخفه‌کن برنجی سایز G 1/4 اینچ ببندید تا مانع ورود ذرات معلق به نشستگاه داخلی شیر در زمان مکش معکوس شوید.

• توجه به پلاریته بوبین: هنگام سیم‌کشی سوکت بوبین ۲۴ ولت، به پایه‌های مثبت و منفی و پایه ارت (Earth) توجه فرمایید تا سیستم حفاظتی مدار به درستی کار کند.

• روان‌کاری ملایم: هر چند این شیر مقاومت بالایی دارد، اما وجود هوای فشرده با رطوبت کنترل شده و مقدار بسیار کمی روغن پنوماتیک، طول عمر لاستیک‌های پاپتی داخلی را دوچندان می‌کند.
