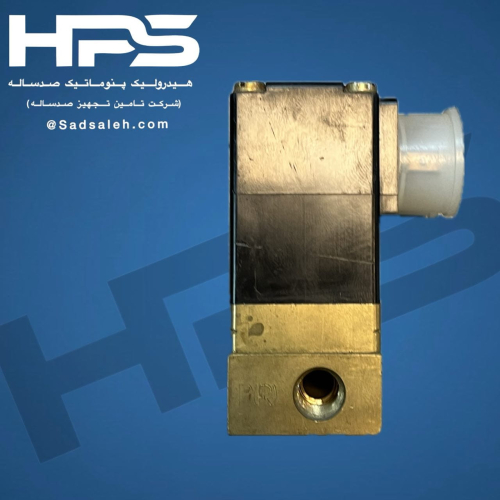

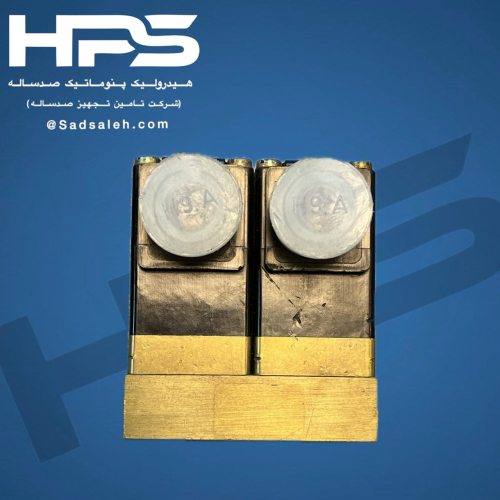

شیر برقی بورکرت (BURKERT) مدل 0212

در سیستم‌های اتوماسیون صنعتی، خطوط ابزار دقیق، پکیج‌های آزمایشگاهی و صنایع دندانپزشکی، کنترل دقیق و سریع جریان سیالات با دبی کم و متوسط اهمیت بسیار بالایی دارد. شیرهای برقی استاندارد به دلیل ابعاد بزرگ، مصرف جریان الکتریکی بالا و سرعت پاسخ‌دهی پایین، برای فضاهای محدود یا دستگاه‌های حساس مینیاتوری مناسب نیستند. برای پاسخ به این نیاز مهندسی، کمپانی اصیل و آلمانی BURKERT که به عنوان یکی از پیشگامان تکنولوژی کنترل سیالات در جهان شناخته می‌شود، BURKERT Solenoid Valve Type 0212 را طراحی و روانه بازار کرده است.

این قطعه که در بازار ابزار دقیق ایران با نام شیر برقی چتقی مینیاتوری بورکرت کد 0212 سایز 1/8 اینچ شناخته می‌شود، یک شیر ۲/۲ راهه (دو پورت ورودی/خروجی و دو وضعیت باز/بسته) با عملکرد مستقیم (Direct-acting) است. ابعاد بسیار کوچک، بدنه برنجی مستحکم، متریال آب‌بندی بهینه و بوبین قدرتمند ۲۲۰ ولت، این تجهیز را به یکی از محبوب‌ترین و پرفروش‌ترین شیرهای خطوط فرمان بادی و مایعات تبدیل کرده است. در این بررسی ساختاریافته، مشخصات فنی، متریال و مکانیزم عملکرد این کالا را کالبدشکافی خواهیم کرد.

مکانیزم عملکرد و کالبدشکافی کدهای فنی BURKERT 0212 A 1/8 NBR BR

شیر برقی بورکرت مدل 0212 A 1/8 NBR BR بر اساس سیستم تحریک مستقیم مغناطیسی کار می‌کند. در این مکانیزم، شیر برای باز یا بسته کردن مسیر سیال، نیازی به حداقل فشار اختلاف خط (Minimum Differential Pressure) ندارد و حتی در فشار صفر بار نیز به طور دقیق عمل می‌کند. برای درک عمیق‌تر کیفیت ساختاری این قطعه، اجزای نام فنی آن را بخش به بخش بررسی می‌کنیم:

۱. مکانیزم عملکرد پیش‌فرض (کد A)

حرف A در کدهای فنی شرکت بورکرت نشان‌دهنده عملکرد مدار به صورت NC (Normally Closed) یا در حالت عادی بسته است. در این ساختار، تا زمانی که جریان الکتریکی به بوبین شیر متصل نشده است، فنر داخلی پلوتنجر (هسته مغناطیسی) را به سمت پایین فشار داده و مسیر عبور سیال از پورت ورودی به خروجی را کاملاً مسدود نگه‌می‌دارد. به محض اعمال ولتاژ ۲۲۰ ولت به سوکت، میدان مغناطیسی ایجاد شده هسته را به سمت بالا کشیده و مسیر جریان فوراً باز می‌شود.

۲. سایز اتصالات و رزوه (1/8 اینچ)

سایز اتصالات این شیر 1/8 اینچ است. رزوه‌های ظریف و دقیق این پورت‌ها به طراحان ماشین‌آلات اجازه می‌دهد تا شیر را در مینیاتوری‌ترین بلوک‌های هیدرولیک و پنوماتیک یا به صورت مستقیم روی خطوط لوله‌کشی و شیلنگ‌های سایز کوچک نصب کنند. ابعاد اریفیس (قطر سوراخ داخلی عبور سیال) این تجهیز معمولاً بین ۱.۵ تا ۲.۵ میلی‌متر است که دبی خروجی بسیار کنترل‌شده و دقیقی را ارائه می‌دهد.

۳. جنس بدنه برنجی صنعتی (BR)

پسوند BR در ساختار این محصول مخفف کلمه Brass به معنای برنج است. آلیاژ برنج استفاده شده توسط بورکرت دارای چگالی بالا و فاقد هرگونه تخلخل و نشتی میکرونی است. این متریال مقاومت مکانیکی فوق‌العاده‌ای در برابر فشار کاری سیستم داشته و در برابر اکسیداسیون و خوردگی ناشی از تماس با آب، هوای فشرده نم‌دار و گازهای خنثی کاملاً پایدار است.

۴. متریال آب‌بندی لاستیکی (NBR)

الاستومر به کار رفته در قسمت آب‌بند اصلی شیر از جنس NBR (نیتریل بوتادین رابر) است. این متریال محبوب‌ترین گزینه برای سیستم‌های پنوماتیک صنعتی و خطوط آب سرد است؛ چرا که مقاومت بی‌نظیری در برابر سایش فیزیکی، ضربات مداوم هسته شیر و همچنین برخورد با ذرات معلق روغن‌های هیدرولیک موجود در هوای فشرده کمپرسورها دارد.

۵. ولتاژ تغذیه (220V AC)

بوبین (کویل) نصب شده بر روی این کالا طبق درخواست برای کار با برق شهری ۲۲۰ ولت متناوب (220V AC) پیچیده شده است. این ولتاژ استاندارد نیاز به نصب منبع تغذیه مجزا یا ترانسفورماتور را در تابلو برق کارخانه حذف می‌کند و کارشناس برق خط می‌تواند شیر را مستقیماً به رله‌ها یا خروجی‌های PLC متصل کند. کلاس عایق‌بندی این بوبین بالا بوده و در برابر گرمای ناشی از زیر بار ماندن طولانی‌مدت مقاومت عالی دارد.

ویژگی‌های کلیدی و مزایای رقابتی شیر مینیاتوری بورکرت تایپ 0212

استفاده از شیر برقی BURKERT 0212 در تجهیزات حساس، مزایای فنی و اقتصادی متعددی را برای خطوط تولید به همراه دارد:

• عملکرد مستقیم از فشار صفر بار: برخلاف شیرهای پیلوتی (Indirect-acting) که برای باز شدن نیاز به فشار خط دارند، این شیر با مکانیزم مستقیم خود می‌تواند در سیستم‌های خلاء (وکیوم کم) یا مخازن ثقلی با فشار صفر به راحتی باز و بسته شود.

• سرعت سوئیچینگ فوق‌العاده بالا: زمان پاسخ‌دهی این شیر به تغییرات جریان الکتریکی در حد چند میلی‌ثانیه است که آن را برای فرآیندهای دوزینگ، پرکن‌های دقیق و پاشش‌های لحظه‌ای ایده‌آل می‌سازد.

• طراحی کامپکت و وزن بسیار کم: این ویژگی باعث کاهش فضای اشغال‌شده در داخل دستگاه‌ها شده و استرس فیزیکی روی اتصالات و شیلنگ‌های نازک 1/8 اینچ را به حداقل می‌رساند.

• مصرف برق بهینه و بازدهی بالا: طراحی بهینه کویل مغناطیسی بورکرت باعث شده تا شیر با کمترین میزان مصرف آمپر، بالاترین نیروی مغناطیسی را ایجاد کند و در نتیجه بوبین در کارکردهای طولانی داغ نمی‌کند.

  کاربردهای صنعتی شیر برقی بورکرت سایز 1/8 اینچ

  شیر برقی کوچک بورکرت کد 0212 به دلیل دقت بالا در دبی‌های کم و استهلاک بسیار پایینی که دارد، در بخش‌های مختلفی از صنایع کشور کاربرد دارد:

  • تجهیزات پزشکی و دندانپزشکی: کنترل خطوط آب و هوای فشرده در یونیت‌های دندانپزشکی، اتوکلاوها و دستگاه‌های آزمایشگاهی تزریق نمونه.

  • سیستم‌های آنالایزر و ابزار دقیق: استفاده در پکیج‌های سنجش گاز، سیستم‌های نمونه‌برداری آنلاین (Sampling Systems) در صنایع پتروشیمی و پالایشگاهی.

  • ماشین‌آلات چاپ و بسته‌بندی ظریف: فرمان به جک‌های پنوماتیک بسیار کوچک، سیستم‌های لیبل‌زن بادی و دستگاه‌های دوزینگ رنگ و مایعات.

  • خطوط فرمان پنوماتیک ماشین‌آلات: به عنوان شیر فرمان بالادستی جهت تحریک شیرهای بزرگتر هیدرولیکی یا پنوماتیکی (خطوط پیلوت بادی).

  راهنمای نصب، راه‌اندازی و نگهداری کالا

  برای افزایش طول عمر بوبین و بدنه این شیر برقی آلمانی، رعایت نکات فنی زیر الزامی است:

  • فیلتراسیون سیال ورودی: به دلیل ریز بودن مجاری عبور هوا و مایع در سایز 1/8 اینچ، ورود هرگونه براده، جرم لوله‌کشی یا گرد و غبار می‌تواند مسیر شیر را مسدود کرده و باعث باز ماندن دائمی یا عدم عبور سیال شود. نصب یک فیلتر با دقت میکرونی مناسب در بالادست شیر کاملاً توصیه می‌شود.

  • جهت ورود سیال: به علامت فلش (Arrow) حک‌شده روی بدنه برنجی شیر توجه کنید. سیال باید دقیقاً از سمت پورت ورودی مشخص وارد شده و از سمت دیگر خارج شود. نصب برعکس شیر مانع از آب‌بندی پلوتنجر می‌شود.

  • حفاظت از بوبین ۲۲۰ ولت: سوکت الکتریکی شیر باید به درستی بسته و آب‌بندی شود تا از ورود رطوبت یا ترشح مستقیم آب به داخل ترمینال‌های بوبین ۲۲۰ ولت جلوگیری شود؛ چرا که نفوذ آب موجب سوختن فوری کویل یا اتصال کوتاه در تابلو فرمان می‌گردد.
