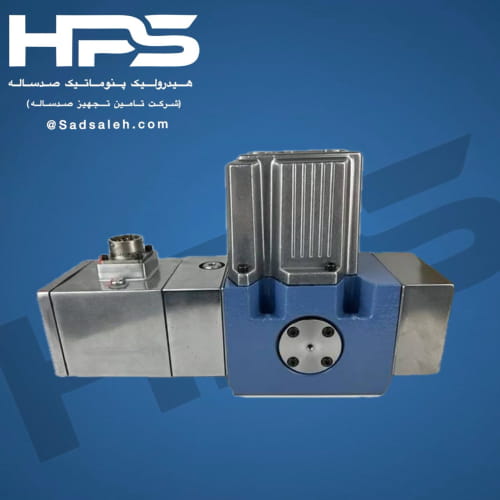

سروو ولو پروپورشنال (MOOG) مدل D661-4444C

شیر سروو پروپورشنال هیدرولیک موگ مدل D661-4444C یکی از پیشرفته‌ترین، دقیق‌ترین و باکیفیت‌ترین تجهیزات کنترل جریان و جهت در جهان است. این قطعه استراتژیک که توسط کمپانی آمریکایی Moog (تولید شده در سایت‌های اروپایی این شرکت مانند آلمان) طراحی و عرضه شده است، به عنوان استاندارد طلایی اتوماسیون فوق‌دقیق در صنایع سنگین شناخته می‌شود. این شیر کنترل هیدرولیک با بهره‌مندی از بورد الکترونیکی یکپارچه و مکانیزم پاسخ‌دهی فرکانسی بالا، بالاترین راندمان را در پایداری خطوط تولید پیچیده فراهم می‌کند.

بررسی تخصصی و عملکرد مکانیزم شیر سروو پروپورشنال Moog سری D661

در سیستم‌های هیدرولیک مدرن، کنترل دقیق سرعت، موقعیت و شتاب عملگرها تحت بارهای متغیر و دینامیک، نیازمند تجهیزاتی فراتر از شیرهای برقی معمولی است. شیر Moog D661-4444C که در اصطلاح علمی و بازرگانی به عنوان Servo-Proportional Valve شناخته می‌شود، با ادغام ویژگی‌های مستحکم شیرهای پروپورشنال و دقت میکرومتری سروو ولوها، انقلابی در صنایع ابزار دقیق ایجاد کرده است.

این شیر از نوع دو مرحله‌ای (Two-Stage) با پایلوت پیش‌فرمان است. در مرحله اول، یک شیر پایلوت (معمولاً از نوع تکان‌دهنده جت‌پایپ یا سروو جت) سیگنال الکتریکی ورودی را به فشار هیدرولیکی تبدیل می‌کند. در مرحله دوم، این فشار به اسپول اصلی در بدنه شیر منتقل شده و آن را جابجا می‌کند. مزیت بزرگ این طراحی دو مرحله‌ای، توانایی جابجایی حجم بالایی از دبی روغن با صرف کمترین انرژی الکتریکی و دسترسی به بالاترین پایداری دینامیکی است.

سیستم الکترونیک یکپارچه (OBE) و کنترل حلقه بسته

مدل D661-4444C به بورد الکترونیکی یکپارچه روی بدنه شیر (On-Board Electronics) مجهز است. وجود سنسور LVDT (مبدل دیفرانسیلی متغیر خطی) در انتهای اسپول اصلی، موقعیت لحظه‌ای شفت داخلی را به طور مداوم به بورد الکترونیکی گزارش می‌دهد.

کارت الکترونیک با مقایسه سیگنال آنالوگ ورودی (از سمت PLC) و موقعیت واقعی اسپول، یک کنترل حلقه بسته داخلی (Closed-loop) ایجاد می‌کند. این مکانیزم پیشرفته تضمین می‌کند که حتی در صورت نوسانات شدید فشارِ خط یا تغییرات ناگهانی بار مکانیکی، دبی خروجی شیر دقیقاً مطابق با فرمان سیستم باقی بماند.

تحلیل و کالبدشکافی کد فنی کالا (Part Code Breakdown)

آشنایی با سیستم کدگذاری کمپانی موگ به خریداران کمک می‌کند تا مشخصات دقیق شیر را متوجه شوند. کد فنی D661-4444C به صورت زیر کالبدشکافی می‌شود:

• D661: نشان‌دهنده سری و خانواده اصلی شیرهای سروو پروپورشنال دو مرحله‌ای موگ با برد الکترونیکی یکپارچه (OBE) است که به دلیل پاسخ فرکانسی فوق‌العاده بالا و پایداری در برابر آلودگی سیال شهرت دارند.

• 4: مشخص‌کننده سایز فیزیکی و نامی شیر است که با پترن استاندارد نصب روی منیفولدهای سایز ۱۰ یا همان CETOP 5 همخوانی دارد.

• 444: کدهای داخلی مربوط به نوع طراحی اسپول (چهار راهه متقارن)، میزان لقی مجاری عبوری (Linear Spool Characteristics) و نرخ دبی خروجی کالیبره شده در کارخانه است.

• C: نشان‌دهنده نوع و گرید برد الکترونیکی منبع تغذیه و ساختار سیگنال‌دهی حلقه بسته دستگاه است که ایمنی بالایی در برابر نویزهای الکترومغناطیسی محیط کارگاه دارد.

کاربردهای استراتژیک سروو ولو Moog D661 در صنایع مادر

با توجه به پاسخ‌دهی فرکانسی فوق‌سریع و کنترل میلی‌متری جریان روغن زیر فشارهای بالاتر از ۳۰۰ بار، شیر MOOG D661-4444C در حساس‌ترین بخش‌های صنعتی به کار گرفته می‌شود:

1. ماشین‌های تزریق پلاستیک پیشرفته: برای کنترل سرعت و موقعیت حرکت جک تزریق با دقت بسیار بالا جهت تولید قطعات پلاستیکی بدون پلیسه و همگن.

2. صنایع توربین‌سازی و نیروگاهی: تنظیم دقیق زاویه پره‌های توربین‌های باد و گاز (Actuator Positioning) که نیازمند پایداری مطلق حرکتی است.

3. کارخانجات بزرگ تولید فولاد: در بخش کنترل ضخامت ورق‌ها در خطوط نورد گرم و سرد (Automatic Gauge Control) و سیستم‌های تکان‌دهنده پاتیل ذوب.

4. شبیه‌سازهای پرواز و دستگاه‌های تست: در جک‌های هیدرولیکی تست خستگی مواد و تست‌های دینامیکی قطعات خودرویی و هوایی که نیاز به بازسازی فرکانس‌های حرکتی سریع دارند.

5. ماشین‌های پرس هیدرولیک فوق‌دقیق: کنترل سرعت در کورس‌های مختلف قالب‌گیری جهت جلوگیری از آسیب به ورق‌های فلزی گران‌قیمت.

نکات مهندسی در نصب، نگهداری و کالیبراسیون

از آنجا که شیرهای سروو پروپورشنال موگ تجهیزاتی بسیار حساس و گران‌قیمت هستند، رعایت نکات زیر برای کاربران و تکنسین‌های شما حیاتی است:

• پاکیزگی مطلق روغن (فیلتراسیون): شیرهای موگ به شدت به آلودگی‌های میکرونی روغن حساس هستند. وجود کمترین ذره معلق می‌تواند مجاری شیر پایلوت را مسدود کرده یا باعث خط افتادن روی اسپول اصلی شود. استفاده از فیلترهای هیدرولیک با مش ۳ الی ۵ میکرون با درجه پاکیزگی بر اساس استاندارد ISO 4406 معادل 15/13/10 الزامی است.

• حفاظت در برابر نویز الکتریکی: کابل اتصال سوکت شیر به PLC باید حتماً از نوع شیلددار باشد. عدم اتصال صحیح شیلد کابل به ارت، باعث نفوذ امواج مغناطیسی محیطی و نوسان (پله زدن) حرکت اسپول می‌شود.

• روغن‌کاری اورینگ‌ها هنگام نصب: پیش از نصب شیر روی ساب‌پلیت، اورینگ‌های ویتون زیرین را بررسی کرده و با لایه‌ای از روغن تمیز آغشته کنید. پیچ‌های اتصال بلوک باید با استفاده از آچار ترک‌متر و به صورت ضربدری، دقیقاً با گشتاور توصیه شده در کاتالوگ موگ سفت شوند تا بدنه شیر دچار تنش فیزیکی نشود.
