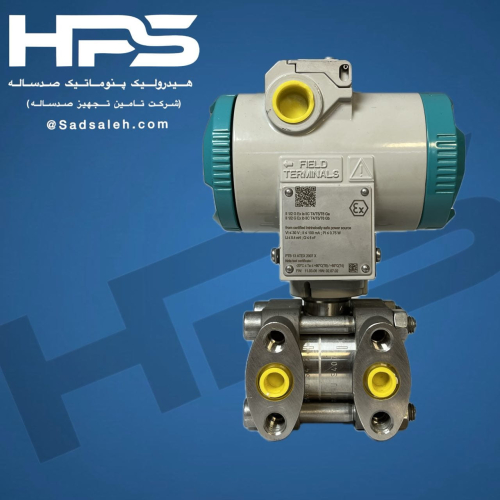

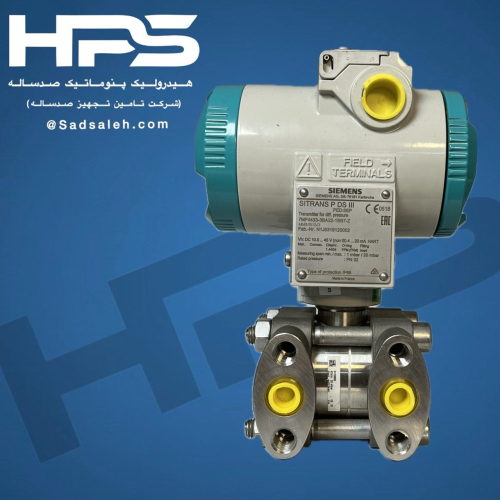

ترانسمیتر اختلاف فشار زیمنس (SIEMENS) مدل 7MF4433-3BA22-1BB7-Z

در مهندسی فرآیند و سیستم‌های ابزاردقیق پیشرفته، سنجش مقادیر بسیار ناچیز اختلاف فشار (Differential Pressure) یکی از چالش‌برانگیزترین پوزیشن‌ها به شمار می‌رود. برای پایش خطوطی که نوسانات فشار در آن‌ها در ابعاد میلی‌بار تغییر می‌کند، به تجهیزاتی با حساسیت فوق‌العاده بالا، تکرارپذیری بی‌نقص و پایداری بلندمدت نیاز است. کمپانی جهانی و پرآوازه زیمنس آلمان با طراحی خانواده بزرگ SITRANS P DS III، پاسخگوی این نیازهای حساس صنعتی بوده است. در این میان، ترانسمیتر اختلاف فشار SIEMENS 7MF4433-3BA22-1BB7-Z با بازه اندازه‌گیری مینیاتوری و فوق‌حساس 1mbar / 20mbar، به عنوان یکی از دقیق‌ترین و مهندسی‌شده‌ترین تجهیزات ابزاردقیق در بازارهای بین‌المللی و صنایع داخلی شناخته می‌شود.

این تجهیز الکترونیکی با تولید سیگنال آنالوگ خروجی استاندارد جریانی ۴ تا ۲۰ میلی‌آمپر، به طور گسترده در پایش جریان گازها، کنترل مکش کوره‌ها، صنایع داروسازی، اتاق‌های تمیز و سیستم‌های دقیق پتروشیمی استفاده می‌شود. کیفیت ساخت بی‌نظیر این کالا که از خطوط تولید اروپایی زیمنس (کشور فرانسه) خارج شده است، ثبات عملکردی سیستم اتوماسیون شما را در سخت‌ترین شرایط محیطی تضمین می‌کند.

تحلیل و آنالیز تخصصی کد فنی (Order Code) مدل 7MF4433-3BA22-1BB7-Z

پارت نامبر یا کد سفارش محصولات سری SITRANS P زیمنس به صورت یک سیستم ماتریسی دقیق، نمایانگر هویت ساختاری، متریل داخلی کپسول، نوع اتصالات مکانیکی و ویژگی‌های برقی دستگاه است. در ادامه، اجزای این کد فنی را به صورت تخصصی کالبدشکافی می‌کنیم:

1. 7MF4433: این بخش ثابت نشان‌دهنده دسته‌بندی تخصصی تجهیز یعنی ترانسمیترهای اختلاف فشار (Differential Pressure) و دبی (Flow) از خانواده خوش‌نام و پرقدرت SITRANS P DS III زیمنس است.

2. 3B (Measuring Span): مشخص‌کننده محدوده نامی کپسول سنسور (Capsule) است. عدد ۳ در این بخش نشان می‌دهد که دستگاه مجهز به یک کپسول اندازه‌گیری با حساسیت فوق‌العاده بالا برای بازه 1 to 20 mbar (میلی‌بار) است. این ساختار به مهندسان اجازه می‌دهد تا بدون افت دقت، بازه اندازه‌گیری را مطابق نیاز فرآیند به کوچک‌ترین مقادیر ممکن محدود کنند.

3. A (Wetted Parts Material): بیانگر متریال بخش‌های داخلی کپسول و دیافراگم‌های جداکننده است که در تماس مستقیم با سیال فرآیندی (Wetted Parts) قرار دارند. در این مدل، از استیل ضدزنگ با گرید عالی و آلیاژهای پیشرفته استفاده شده تا مقاومت کاملی در برابر خوردگی مکرر سیالات گازی یا مایع سبک داشته باشد.

4. 22 (Process Connections): نشان‌دهنده ساختار فلنج‌های تفاضلی و نوع اتصالات فرآیندی مکانیکی است. کدهای سری ۲۲ بیانگر این هستند که اتصال فیزیکی فرآیند از نوع فلنج‌های استاندارد با رزوه داخلی کاملاً دقیق 1/4-18 NPT Female بر اساس استاندارد بین‌المللی IEC 61518 است.

5. 1B (Housing / Electronics): مشخص‌کننده ساختار محفظه الکترونیک دستگاه است. عدد ۱ نشان می‌دهد محفظه از جنس آلومینیوم دایکاست (Die-cast Aluminum) با لایه محافظ پودری اپوکسی و ضد زنگ ساخته شده و حرف B نوع گلند ورودی کابل برق را مشخص می‌کند.

6. B7 (Electrical Connection / Indicator): نشان‌دهنده اتصال الکتریکی استاندارد با رزوه گلند M20x1.5 و مجهز بودن تجهیز به نمایشگر دیجیتال خطی (Digital Indicator) پیشرفته زیمنس جهت خوانش مستقیم و محلی پارامترها در سایت صنعتی است.

7. Z (Options): وجود این کاراکتر در انتهای پارت نامبر، گویای آن است که تجهیز دارای کدهای سفارشی و آپشن‌های تکمیلی (نظیر استانداردهای ضد انفجار ATEX، کالیبراسیون‌های ویژه یا گواهینامه‌های تست متریال) بر اساس سفارش خریدار است.

ویژگی‌ها و مزایای ترانسمیتر اختلاف فشار زیمنس سری DS III

۱. ثبات عملکرد در شرایط میکرو فشار

بسیاری از سنسورهای فشار معمولی در مواجهه با فشارهای زیر ۵۰ میلی‌بار به دلیل تغییرات دمای محیط دچار خطای ناپایداری (Zero Drift) می‌شوند. مدل 7MF4433 با بهره‌گیری از کپسول اندازه‌گیری مینیاتوری ۱ تا ۲۰ میلی‌بار زیمنس، تکرارپذیری بی‌نظیری را ارائه می‌دهد و کوچک‌ترین تغییرات فشار تفاضلی میان دو پورت مثبت (High) و منفی (Low) را با بالاترین استانداردهای صنعتی ثبت می‌کند.

۲. سیگنال خروجی پایدار ۴ تا ۲۰ میلی‌آمپر

خروجی جریانی 4-20mA این تجهیز، مقاوم‌ترین نوع سیگنال در برابر نویزهای الکترومغناطیسی محیط‌های کارخانه‌ای (ناشی از کابل‌های فشار قوی یا اینورترها) است. این سیگنال پایداری ارسال داده را تا مسافت‌های طولانی بدون افت ولتاژ به سمت سیستم‌های کنترل مرکزی نظیر PLC یا DCS تضمین می‌کند.

۳. کیفیت ساخت فوق‌العاده کارخانجات فرانسه

این ترانسمیتر به طور کامل در خطوط تولید پیشرفته زیمنس در کشور فرانسه تولید و تحت سخت‌گیرانه‌ترین تست‌های کالیبراسیون و کنترل کیفیت قرار گرفته است. بدنه مقاوم و استفاده از قطعات الکترونیکی با گرید کیفی اروپایی، طول عمر مفید این تجهیز را به طرز چشمگیری افزایش داده است.

کاربردهای اصلی تجهیز در پوزیشن‌های ابزاردقیق

مدل 7MF4433-3BA22-1BB7-Z به دلیل بازه اندازه‌گیری فوق‌حساس خود، در بخش‌های استراتژیک زیر کاربرد دارد:

• پایش گرفتگی فیلترها (Filter Monitoring): اندازه‌گیری افت فشار دو طرف فیلترهای بزرگ صنعتی جهت اعلام زمان دقیق تعویض یا بک‌واش.

• کنترل فشار کوره و بویلر: سنجش اختلاف فشار دقیق هوای ورودی و دودکش کوره‌ها جهت بهینه‌سازی احتراق و مدیریت سوخت.

• اتاق‌های تمیز (Clean Rooms): کنترل اختلاف فشار ناچیز میان اتاق‌های داروسازی یا آزمایشگاهی با محیط بیرونی جهت پیشگیری از ورود آلاینده‌ها.

• سنجش دبی گازهای سبک (Flow Measurement): اتصال به المان‌های اولیه نظیر لوله‌های پیتوت در داکت‌های بزرگ هوا و گاز.

اصول نصب و نگهداری برای حفظ حداکثر دقت

برای حفظ دقت دستگاه در رنج‌های مینیاتوری (میلی‌بار)، رعایت اصول فنی زیر الزامی است:

• الزام استفاده از منیفولد: این ترانسمیتر تفاضلی باید حتماً به همراه منیفولدهای ۳ راهه یا ۵ راهه استاندارد نصب شود. این کار به تکنسین‌ها اجازه می‌دهد در زمان راه‌اندازی، فشار را به صورت متعادل به هر دو طرف کپسول اعمال کنند و از آسیب دیدن دیافراگم‌های ظریف داخلی در اثر فشار یک‌طرفه ناگهانی جلوگیری نمایند.

• تراز فیزیکی دقیق (Vertical Alignment): به دلیل رنج بسیار پایین ۱ تا ۲۰ میلی‌آمپر، زاویه نصب دستگاه می‌تواند به دلیل وزن روغن داخلی کپسول، خطای اندکی در نقطه صفر ایجاد کند. دستگاه باید کاملاً عمودی نصب شده و سپس از روی کی‌پد داخلی، نقطه صفر آن تراز (Zero Calibration) شود.

• محافظت در برابر ضربه‌های مکانیکی: محل نصب ترانسمیتر باید به دور از لرزش‌های شدید کمپرسورها یا پمپ‌ها باشد تا ارتعاشات فیزیکی بر روی بورد الکترونیکی و کپسول حساس اثر منفی نگذارد.

چرا خرید از ما؟

در بازار تجهیزات حساس صنعتی، اصالت کالا حرف اول را می‌زند. شرکت تأمین تجهیز صدساله با سال‌ها تجربه در واردات و تأمین قطعات پنوماتیک ما می‌دانیم که توقف خط تولید به دلیل خرابی یک قطعه کوچک، چقدر هزینه‌بر است؛ لذا با حذف واسطه‌ها، این کالا را با قیمت رقابتی و در سریع‌ترین زمان ممکن به سراسر کشور ارسال می‌کنیم.

با قیمت مناسب و کالا اصلی با خیال راحت از ما خرید کنید. فروشگاه صدساله تنها یک نام نیست، بلکه تعهدی بر کیفیت و اصالت است. شما می‌توانید با اطمینان کامل از مشاوره تخصصی کارشناسان ما بهره‌مند شوید تا دقیقاً قطعه مورد نیاز تجهیزات خود را انتخاب کنید.
