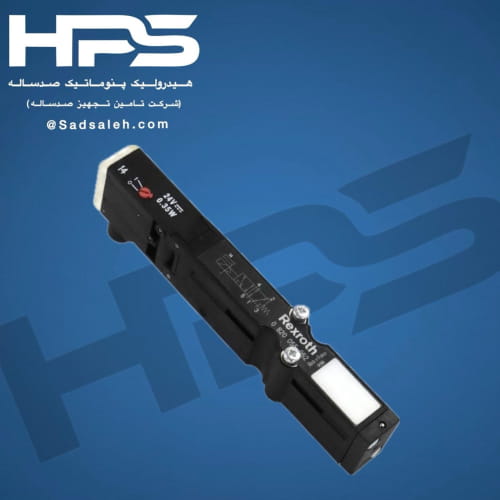

شیر برقی (AVENTICS) مدل 0820055052

در صنعت اتوماسیون مدرن و خطوط تولید پیشرفته، کنترل دقیق، سریع و مطمئن عملگرهای بادی نیاز به تجهیزاتی کاملاً استاندارد و باکیفیت دارد. شیر برقی پنوماتیک مینیاتوری با کد فنی 0820055052 یکی از پرکاربردترین شیرهای کنترل جهت از سری HF04 تولید شده توسط برند معتبر AVENTICS (زیرمجموعه کمپانی بوش رکسروت Bosch Rexroth و گروه امرسون Emerson) است. این تجهیز به صورت ۵/۲ راهه دوبل بوبین (دو طرف برقی / حافظه‌دار) طراحی شده و راهکاری فوق‌العاده برای نصب در جزیره‌های شیر (Valve Islands)، تابلوباکس‌های اتوماسیون و بازوهای رباتیک محسوب می‌شود.

بررسی عملکرد و ویژگی‌های ساختاری شیر 0820055052

تجهیز Aventics HF04 Double Solenoid Directional Valve با کد کالا 0820055052، یک شیر کنترل جهت بادی ۵ راهه ۲ موقیعیته (5/2-Way) است که عملکرد آن به صورت دوبل بوبین الکتریکی (Double Solenoid / Bistable) طراحی شده است.

مکانیزم عملکرد دوبل بوبین (حافظه‌دار):

• تحریک اولیه: با اعمال سیگنال الکتریکی ولتاژ ۲۴ ولت DC به بوبین سمت اول، اسپول داخلی جابه‌جا شده و جریان باد به پورت کاری مربوطه هدایت می‌شود تا جک پنوماتیک به حرکت درآید.

• حفظ وضعیت (Memory Function): با قطع سیگنال برق بوبین اول، شیر در همان وضعیت آخرین فرمان باقی می‌ماند و جک موقعیت خود را حفظ می‌کند.

• تغییر وضعیت معکوس: تنها زمانی که سیگنال الکتریکی به بوبین سمت دوم ارسال شود، اسپول تغییر حالت داده و جک به موقعیت اولیه بازمی‌گردد.

• نصب زیرشیری روی مانیفولد (Base Plate Mounting): این شیرها به شکل فشرده و کتابی روی بلوک‌های مانیفولد سری HF04 قرار می‌گیرند. این سبک طراحی باعث کاهش حجم لوله‌کشی، سیم‌کشی و صرفه‌جویی شدید در فضای داخل تابلوی برق می‌شود.

  مزایا و ویژگی‌های برجسته شیر 0820055052

  ۱. ابعاد کاملاً مینیاتوری و باریک

  سری HF04 برای محیط‌هایی که محدودیت شدید فضا دارند طراحی شده است. عرض کم این شیر اجازه می‌دهد تعداد زیادی از آن‌ها را به صورت فشرده کنار یکدیگر روی یک مانیفولد نصب کنید؛ این ویژگی در بازوهای رباتیک و ماشین‌آلات مدرن بسته‌بندی یک امتیاز کلیدی است.

  ۲. توان مصرفی بسیار پایین (Low Power Consumption)

  این شیر برقی تنها حدود ۰.۳۵ تا ۰.۵۵ وات توان مصرف می‌کند. مصرف بسیار پایین انرژی این امکان را می‌دهد که شیرها به طور مستقیم از طریق کارت‌های خروجی ترانزیستوری PLC و بدون نیاز به رله‌های واسط کنترل شوند، که این امر گرمای تولیدی درون تابلوی برق را به حداقل می‌رساند.

  ۳. عملکرد ایمن با حافظه مکانیکی

  به دلیل داشتن دو بوبین مجزا، در صورت قطع ناگهانی برق کل سیستم، شیر آخرین وضعیت کاری خود را حفظ کرده و از بازگشت ناخواسته جک‌ها یا افتادن قطعات در حین فرایند جلوگیری می‌کند.

  ۴. نشانگر LED و تست دستی (Manual Override)

  بر روی بوبین‌ها و سوکت شیر، نشانگر نوری LED تعبیه شده است تا وضعیت قطع یا وصل بودن ولتاژ ورودی به راحتی قابل مشاهده باشد. همچنین شستی تست دستی به اپراتور اجازه می‌دهد تا در زمان قطعی برق، شیر را به طور دستی آزمایش کند.

  کاربردهای صنعتی شیر مینیاتوری 0820055052

  این قطعه به دلیل سرعت بالا، مصرف انرژی کم و ابعاد مینیاتوری در صنایع گوناگون کاربرد فراوان دارد:

  • خطوط بسته‌بندی و سورتینگ پرسرعت: کنترل حرکت جک‌های فرمان‌دهی و هدایت‌کننده.

  • صنایع داروسازی و پزشکی: کنترل جک‌ها و قفل‌های بادی در تابلوباکس‌های ایزوله.

  • صنایع الکترونیک و مونتاژ قطعات: سیستم‌های جابه‌جایی دقیق و برداشت و گذاشت (Pick and Place).

  • دستگاه‌های چوب و CNC: کنترل تجهیزات جانبی، جک‌های نگهدارنده و وکیوم.

  نکات نگهداری و راه‌اندازی برای طول عمر بیشتر

  1. کیفیت هوای فشرده (فیلتراسیون): با توجه به تلرانس‌های بسیار دقیق اسپول‌های مینیاتوری، استفاده از هوای فشرده فیلتر شده (حداقل ۵ میکرون) الزامی است تا ذرات آلودگی وارد مجاری شیر نشوند.

  2. استفاده از هوای خشک: وجود قطرات آب در باد می‌تواند باعث شسته شدن گریس مخصوص داخل شیر شود. نصب درایر یا رطوبت‌گیر قبل از ورودی سیستم بسیار توصیه می‌شود.

  3. نصب دقیق روی مانیفولد: هنگام بستن پیچ‌های نگهدارنده شیر روی پایه مانیفولد، گشتاور بستن را رعایت کنید تا اورینگ‌های کف شیر آسیب ندیده و دچار نشتی باد نشوند.
