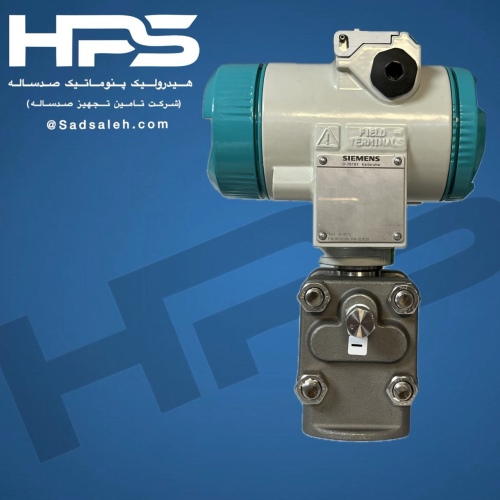

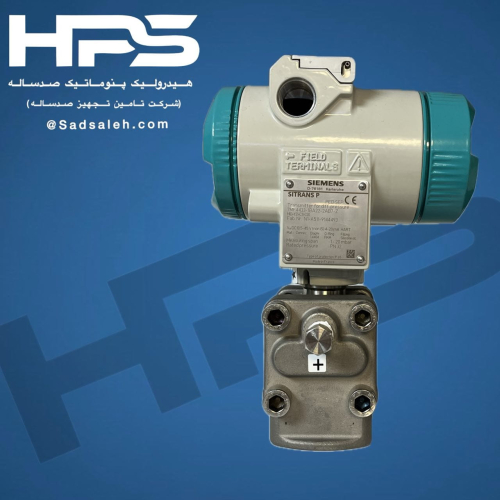

ترانسمیتر اختلاف فشار زیمنس (SIEMENS) مدل 7MF4433-1BA22-2AB7-Z

در فرآیندهای پیچیده صنعتی و سیستم‌های اتوماسیون مدرن، اندازه‌گیری اختلاف فشارهای بسیار پایین (Differential Pressure) نیازمند تجهیزاتی فوق‌العاده حساس، دقیق و پایدار است. کمپانی آلمانی زیمنس با معرفی خانواده بزرگ SITRANS P DS III، گام بزرگی در راستای پاسخ به این نیازهای ابزاردقیق برداشته است. در این میان، ترانسمیتر اختلاف فشار SIEMENS 7MF4433-1BA22-2AB7-Z با رنج اندازه‌گیری استثنایی و بسیار پایین 1-20 mBAR (میلی‌بار)، به عنوان یکی از دقیق‌ترین سنسورهای فشار تفاضلی بازار شناخته می‌شود.

این تجهیز هوشمند با پشتیبانی از خروجی جریان استاندارد و پروتکل ارتباطی تفکیک‌شده HART، پایداری طولانی‌مدتی را در صنایع نفت، گاز، پتروشیمی، داروسازی و نیروگاهی تضمین می‌کند. این کالا به دلیل اصالت و کیفیت ساخت بی‌نظیر در کارخانجات اروپایی زیمنس (کشور فرانسه)، توانایی عملکرد بی‌نقص در چالش‌برانگیزترین پوزیشن‌های ابزاردقیق را داراست.

تحلیل و آنالیز تخصصی کد فنی (Order Code) مدل 7MF4433-1BA22-2AB7-Z

پارت نامبر محصولات سری SITRANS P زیمنس به صورت یک سیستم کدگذاری ساختاریافته عمل می‌کند که تمامی مشخصات قطعات داخلی، متریال، نوع اتصالات و ویژگی‌های برقی تجهیز را در خود جای داده است. ساختار پارت نامبر درخواستی شما به شرح زیر تفکیک و بررسی می‌شود:

1. 7MF4433: این بخش نشان‌دهنده دسته‌بندی اصلی تجهیز یعنی ترانسمیترهای اختلاف فشار (Differential Pressure) و دبی (Flow) از سری پرطرفدار و پیشرفته SITRANS P DS III زیمنس است.

2. 1B (Measuring Span): مشخص‌کننده محدوده یا بازه اندازه‌گیری کپسول سنسور (Capsule) است. این کد نشان می‌دهد کپسول دستگاه برای رنج‌های بسیار پایین و فوق‌حساس 1 to 20 mBAR طراحی شده است که قابلیت تنظیم دقیق بازه (Down-ranging) را بدون افت دقت در اختیار کاربر قرار می‌دهد.

3. A (Wetted Parts Material): بیانگر متریال بخش‌های در تماس با سیال است. در این مدل، کپسول سنسور و دیافراگم‌های جداکننده داخلی از استیل ضدزنگ باکیفیت و متریال‌های مقاوم در برابر سایش انتخاب شده‌اند تا در مواجهه با گازها و سیالات مختلف دچار خوردگی نشوند.

4. 22 (Process Connections): نشان‌دهنده نوع و سایز اتصالات فرآیندی دستگاه است. کدهای سری ۲۲ در ترانسمیترهای تفاضلی زیمنس به این معنی هستند که اتصال فیزیکی فرآیند از نوع فلنج‌های استاندارد با رزوه داخلی 1/4-18 NPT طبق استاندارد IEC 61518 است.

5. 2A (Housing/Electronics): بیانگر ساختار محفظه الکترونیکی دستگاه است که از آلومینیوم دایکاست سبک و بسیار مستحکم با پوشش رنگ اپوکسی ضد زنگ ساخته شده و در برابر نفوذ رطوبت و گرد و غبار مقاومت کامل دارد.

6. B7 (Electrical Connection): نشان‌دهنده نوع گلند ورودی کابل الکتریکی (M20x1.5) و تجهیز دستگاه به صفحه نمایشگر دیجیتال خطی (Digital Indicator) جهت پایش محلی و مستقیم پارامترهای فشار است.

7. Z (Options): این کاراکتر در انتهای کد نشان می‌دهد که کالا دارای تاییدیه‌ها یا آپشن‌های سفارشی تکمیلی (مانند کالیبراسیون‌های ویژه، استانداردهای ضد انفجار ATEX/IECEx یا گواهی تست متریال) است که طبق دیتSheet‌های رسمی زیمنس بر روی دستگاه اعمال شده است.

   مزایای رقابتی و ویژگی‌های برتر ترانسمیتر زیمنس سری DS III

   ۱. حسگری فوق‌العاده دقیق در رنج‌های میلی‌بار

   اندازه‌گیری فشارهای زیر ۵۰ میلی‌بار در صنعت همیشه چالش‌برانگیز است؛ زیرا نوسانات دمای محیط و ارتعاشات خط می‌تواند به سادگی روی سنسورهای معمولی خطا (Drift) ایجاد کند. مدل 7MF4433 با بهره‌گیری از کپسول اندازه‌گیری تخصصی ۱ تا ۲۰ میلی‌بار زیمنس، پایداری استاتیکی بی‌نظیری را ارائه می‌دهد و کوچک‌ترین تغییرات فشار در دو طرف خط را با تکرارپذیری فوق‌العاده بالا ثبت می‌کند.

   ۲. قابلیت ارتباطی هوشمند 4-20mA HART

   سیستم الکترونیک این ترانسمیتر علاوه بر ارسال سیگنال آنالوگ استاندارد جریانی ۴ تا ۲۰ میلی‌آمپر، به پروتکل ارتباطی HART مجهز است. این ویژگی به مهندسان ابزاردقیق اجازه می‌دهد تا با استفاده از کالیبراتورها و دستگاه‌های هارت کمونیکاتور، تجهیز را از راه دور (بدون نیاز به حضور در محل‌های سخت‌گذر کارخانه) تنظیم، رنج‌بندی مجدد (Re-ranging) و عیب‌یابی کنند.

   ۳. بدنه مستحکم و اصالت ساخت فرانسه

   این مدل ترانسمیتر در کارخانه پیشرفته زیمنس در کشور فرانسه تولید می‌شود. استفاده از متریال باکیفیت و کنترل کیفی سخت‌گیرانه اروپایی سبب شده تا بدنه آلومینیومی دستگاه در برابر رطوبت، گازهای خورنده محیطی و گرد و غبار مقاومت بالایی داشته باشد. این امر طول عمر مفید تجهیز را به طرز چشمگیری افزایش می‌دهد.

   کاربردهای اصلی در پوزیشن‌های ابزاردقیق

   مدل 7MF4433-1BA22-2AB7-Z به دلیل بازه اندازه‌گیری فوق‌حساس خود، در بخش‌های حساس زیر کاربرد حیاتی دارد:

   • اندازه‌گیری و پایش دبی گازها (Flow Measurement): نصب به همراه لوله‌های پیتوت یا اریفیس پلیت‌های مینیاتوری در خطوط لوله گاز کم‌فشار.

   • کنترل فشار کوره و مکش دودکش: پایش دقیق اختلاف فشار داخل کوره نسبت به اتمسفر جهت تنظیم دقیق دمپرها و مدیریت سوخت.

   • اتاق‌های تمیز (Cleanrooms) و داروسازی: اندازه‌گیری اختلاف فشار بسیار ناچیز میان اتاق‌های تمیز و محیط بیرونی جهت جلوگیری از ورود ذرات آلاینده.

   • کنترل فیلترها (Filter Monitoring): سنجش میزان گرفتگی فیلترهای هوا و گاز بزرگ صنعتی با اندازه‌گیری افت فشار دو طرف فیلتر.

   نکات کلیدی در نصب، تست و نگهداری

   برای حفظ دقت دستگاه در رنج ۱ تا ۲۰ میلی‌بار، رعایت استانداردهای نصب زیر الزامی است:

   • استفاده از منیفولد مناسب: ترانسمیترهای اختلاف فشار حتماً باید به همراه منیفولدهای ۳ راهه یا ۵ راهه نصب شوند تا در هنگام راه‌اندازی یا خارج کردن تجهیز از خط، از اعمال فشار یک‌طرفه ناگهانی به دیافراگم‌های ظریف کپسول جلوگیری شود.

   • تراز بودن کامل: با توجه به رنج بسیار پایین دستگاه، کج نصب شدن ترانسمیتر می‌تواند به دلیل وزن سیال داخلی کپسول، خطای صفر (Zero Shift) ایجاد کند. تجهیز باید کاملاً تراز (Vertical alignment) نصب شده و سپس صفر آن کالیبره شود.

   • محافظت در برابر نوسانات شدید دما: اگر سیال فرآیند دمای بسیار بالایی دارد، حتماً از لوله‌های ضربه‌گیر (Impulse Lines) با طول مناسب استفاده کنید تا دمای سیال قبل از رسیدن به دیافراگم‌های سنسور کاهش یابد.
