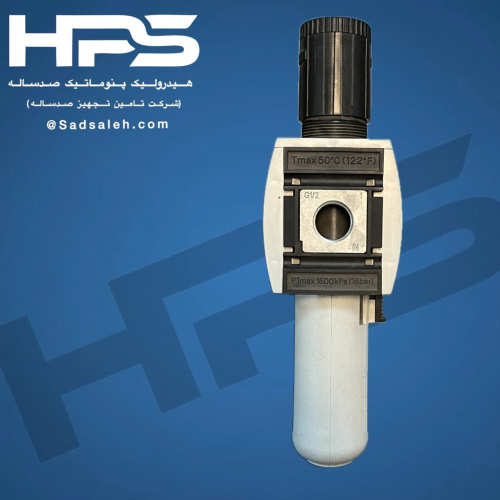

واحد مراقبت “1/2 اونتیکس (AVENTICS) مدل R412007184

هوای فشرده خروجی از کمپرسورهای صنعتی، به هیچ عنوان آماده ورود مستقیم به تجهیزات پنوماتیک مانند شیرهای برقی، جک‌ها و ابزار دقیق نیست. این هوا معمولاً حاوی مقادیر زیادی رطوبت (آب متبلور شده)، ذرات معلق میکرونی، براده‌های لوله‌کشی و روغن سوخته و فاسد کمپرسور است. ورود این آلاینده‌ها به سیستم، در کوتاه‌ترین زمان ممکن باعث شسته شدن گریس قطعات، آسیب به اورینگ‌ها و پکینگ‌ها و در نهایت توقف خط تولید می‌شود. علاوه بر این، فشار کمپرسور همواره دچار نوسان است که خود عامل آسیب به عملگرهاست. راهکار مهندسی و استاندارد برای حل این معضل، استفاده از واحد مراقبت پنوماتیک (FRL Unit) است.

در این میان، کمپانی اصیل و پیشرو AVENTICS (که از زیرمجموعه‌های هلدینگ بزرگ Emerson آمریکا بوده و پیش‌تر با نام پنوماتیک بوش رکسروت Bosch Rexroth در بازار شناخته می‌شد)، با طراحی AVENTICS Air Preparation Unit R412007184 یکی از بی‌نقص‌ترین تجهیزات آماده‌سازی هوای فشرده را روانه بازار کرده است. این تجهیز که در ایران با نام واحد مراقبت دو تیکه آونتیکس کد R412007184 سایز 1/2 اینچ شناخته می‌شود، تضمین‌کننده سلامت، طول عمر و کارکرد بهینه سیستم اتوماسیون شماست. در ادامه به کالبدشکافی دقیق ساختار، ویژگی‌ها و مشخصات فنی این تجهیز آلمانی پرداخته‌ایم.

ساختار و اجزای تشکیل‌دهنده AVENTICS FRL Unit R412007184

واحد مراقبت AVENTICS R412007184 یک سیستم دو تیکه (اصطلاحاً دوقلو) پیشرفته است. طراحی دو تیکه به این معناست که بخش فیلتر و رگلاتور در یک هوزینگ ادغام شده‌اند (فیلتر رگلاتور) و بخش روغن‌زن در هوزینگ مجاور قرار گرفته و این دو مستقیماً به یکدیگر کوپل شده‌اند. این طراحی علاوه بر کاهش ابعاد و اشغال فضای کمتر در تابلوهای پنوماتیک، افت فشار داخلی جریان هوا را به حداقل می‌رساند.

۱. بخش فیلتر رگلاتور (Filter-Regulator)

در اولین مرحله، هوای فشرده وارد بخش فیلتراسیون می‌شود. هوا با عبور از یک سانتریفیوژ داخلی، دچار حرکت گردبادی شده و ذرات درشت آب و آلاینده‌ها در اثر نیروی گریز از مرکز به دیواره مخزن برخورد کرده و به پایین سقوط می‌کنند. سپس هوا از فیلتر المنت (سنگ فیلتر) با دقت میکرونی عبور می‌کند تا ذرات جامد معلق کاملاً به دام بیفتند. بلافاصله در بخش فوقانی، مکانیزم رگلاتور دیافراگمی قرار دارد که فشار هوا را طبق نیاز اپراتور کاهش داده و روی یک عدد ثابت و بدون نوسان تثبیت می‌کند. این رگلاتور مجهز به پورت تخلیه اضافه فشار (Relieving) است تا در صورت بالا رفتن ناگهانی فشار در خروجی، هوا را به اتمسفر تخلیه کند.

۲. بخش روغن‌زن (Lubricator)

پس از فیلتراسیون و تنظیم فشار، هوا وارد بخش لوبریکاتور یا روغن‌زن می‌شود. این بخش بر اساس قانون ونتوری کار می‌کند. عبور جریان هوا باعث ایجاد مکش در مجرای نازک روغن شده و قطرات روغن را به صورت ذرات بسیار ریز میکرونی (مِست یا مه غلیظ) درآورده و به همراه جریان هوا به سمت شیرها و سیلندرها هدایت می‌کند. این فرآیند مانع از خشکی اورینگ‌ها شده و اصطکاک را در قطعات متحرک به شدت کاهش می‌دهد.

ویژگی‌های برجسته و مزایای فنی واحد مراقبت آونتیکس 1/2 اینچ

انتخاب واحد مراقبت AVENTICS R412007184 به عنوان قلب تپنده آماده‌سازی هوای فشرده، مزایای فنی منحصر‌به‌فردی را به همراه دارد:

1. ظرفیت دبی بالا (High Flow Rate): به لطف رزوه‌های استاندارد سایز 1/2 اینچ و طراحی بهینه مجاری داخلی، این واحد مراقبت می‌تواند حجم فوق‌العاده‌ای از هوای فشرده را در ثانیه با کمترین افت فشار عبور دهد که برای جک‌های سایز بزرگ و سیستم‌های پرمصرف ایده‌آل است.

2. سنگ فیلتر با راندمان بالا: المنت فیلتر این دستگاه از متریال باکیفیت ساخته شده که ظرفیت بالایی در جذب آلاینده‌ها دارد و به راحتی مسدود نمی‌شود؛ همچنین قابلیت شستشو و تعویض آسان را داراست.

3. تخلیه نیمه اتوماتیک / اتوماتیک آب: مخزن فیلتر دارای مکانیزم تخلیه دستی و نیمه اتوماتیک است که به محض افت فشار سیستم یا رسیدن سطح آب به حد مجاز، آب جمع‌آوری‌شده را تخلیه می‌کند.

4. تنظیم میکرومتری میزان روغن: پیچ تنظیم تعبیه شده روی کلاهک روغن‌زن به اپراتور اجازه می‌دهد تا تعداد قطرات روغن ورودی به سیستم را با توجه به نیاز دقیق خط تولید تنظیم کند.

5. ولوم قفل‌شونده رگلاتور: دستگیره تنظیم فشار دارای مکانیزم Push-Lock است که با فشردن آن به سمت پایین قفل شده و در اثر لرزش‌های شدید دستگاه، تنظیمات فشار تغییر نمی‌کند

   کاربردهای صنعتی واحد مراقبت آونتیکس سایز 1/2 اینچ

   این تجهیز به دلیل ابعاد استاندارد، دبی عبوری عالی و مقاومت بالا در برابر شرایط سخت، در اکثر صنایع مادر کشور کاربرد دارد:

   • صنایع خودروسازی و خطوط بدنه و مونتاژ: جهت آماده‌سازی هوای مورد نیاز ابزارهای بادی و جک‌های کلمپ خطوط جوش.

   • صنایع کاشی و سرامیک و فولاد: عملکرد بی‌نقص در محیط‌های پر گرد و غبار که نیاز به فیلتراسیون قوی و روغن‌کاری مداوم جک‌های سنگین دارند.

   • ماشین‌آلات بسته‌بندی، چاپ و سلولزی: پایداری فشار جک‌های کشش و تامین هوای بدون رطوبت جهت جلوگیری از خرابی شیرهای برقی فرمان.

   • صنایع خطوط انتقال مواد و اتوماسیون کارخانه‌ای: حفاظت کامل از کل سیستم پنوماتیک در برابر فرسایش.

   نکات مهم در نصب، راه‌اندازی و نگهداری

   برای حفظ بالاترین راندمان این قطعه اصیل آلمانی، رعایت نکات زیر الزامی است:

   • جهت نصب: واحد مراقبت باید کاملاً به صورت عمودی نصب شود تا مخازن آب و روغن رو به پایین باشند. همچنین جهت جریان هوا باید با فلش روی بدنه (از سمت فیلتر به سمت روغن‌زن) مطابقت داشته باشد.

   • انتخاب روغن مناسب: در مخزن لوبریکاتور تنها از روغن‌های استاندارد پنوماتیک (مانند روغن پایه معدنی با ویسکوزیته ISO VG 32) استفاده کنید. مصرف روغن‌های هیدرولیک سنگین یا روغن موتور باعث خرابی و گرفتگی نازل روغن‌زن می‌شود.

   • محافظت از کاسه پلی‌کربنات: اگرچه کاسه‌های این مدل دارای محافظ فلزی هستند، اما باید از تماس مستقیم آنها با حلال‌های شیمیایی، چسب‌های قوی و اسیدها خودداری شود.
