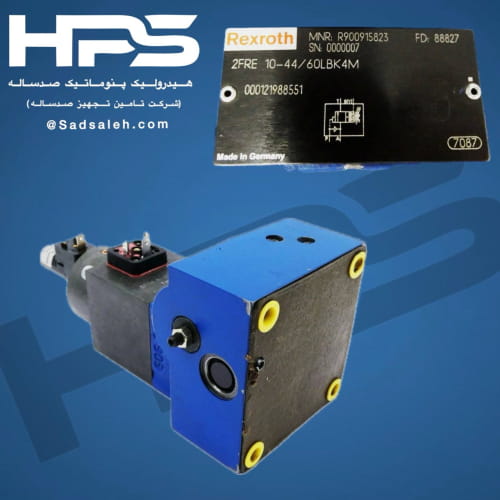

فلو کنترل پروپرشنال رکسروت (REXROTH) مدل 2FRE10_44/60LBK4M

در مدارها و سیستم‌های هیدرولیک پیشرفته، کنترل دقیق سرعت حرکت جک‌ها و هیدرو موتورها مستقل از تغییرات بار، یکی از چالش‌های اصلی مهندسان اتوماسیون است. کمپانی پیشرو آلمانی Bosch Rexroth با طراحی و تولید شیرهای کنترل دبی دو راهه سری 2FRE10، راهکاری فوق‌العاده دقیق و مهندسی‌شده را ارائه داده است. این تجهیز در واقع یک شیر فلو کنترل پروپورشنال (Proportional Flow Control Valve) مجهز به قطعه جبران‌کننده فشار (Pressure Compensator) است.

کد فنی دقیق محصول مورد نظر شما 2FRE10_44/60LBK4M است. این شیر وظیفه دارد دبی یا جریان عبوری روغن هیدرولیک را متناسب با یک سیگنال الکتریکی ورودی تنظیم کند. ویژگی منحصر‌به‌فرد سری 2FRE این است که به دلیل داشتن مکانیزم جبران‌کننده فشار داخلی، حتی اگر بار روی جک یا موتور هیدرولیک به طور ناگهانی تغییر کند یا نوسان داشته باشد، میزان دبی عبوری و در نتیجه سرعت مصرف‌کننده کاملاً ثابت و بدون تغییر باقی می‌ماند. این پایداری به دلیل وجود یک سنسور موقعیت یا ترنسدیوسر الکتراسونیک (Inductive Position Transducer) در ساختار داخلی شیر است که موقعیت دقیق اسپول را به صورت مداوم مانیتور می‌کند.

مشخصات فنی و کالبدشکافی کد قطعه (Technical Breakdown)

برای طراحان سیستم‌های هیدرولیک صنعتی و تکنسین‌های ابزار دقیق، حروف و اعداد درج شده در این کد فنی نشان‌دهنده ویژگی‌های عملکردی دستگاه است:

• 2: نشان‌دهنده تعداد پورت‌های اصلی شیر (2 راهه) شامل یک پورت ورود جریان و یک پورت خروج جریان است.

• F: نشان‌دهنده عملکرد شیر به عنوان کنترل‌کننده جریان یا دبی (Flow Control Valve) است.

• R: بیانگر قابلیت تنظیم الکتریکی دبی به صورت پروپورشنال یا تناسبی است.

• E: نشان‌دهنده مجهز بودن شیر به سنسور موقعیت الکترونیکی داخلی (With Electronic Position Transducer) برای کنترل دقیق‌تر اسپول به صورت مدار بسته است.

• 10: سایز نامی یا فریم ابعادی شیر (Size 10) است که در استانداردهای بین‌المللی با نام Cetop 5 نیز شناخته می‌شود.

• 44: نشان‌دهنده سری ساخت، طراحی بدنه و بهینه‌سازی‌های مکانیکی قطعه (Series 40 to 49) است که ابعاد استاندارد نصب آن را تعیین می‌کند.

• 60L: بیانگر حداکثر نرخ دبی عبوری از شیر است که در این مدل برابر با 60 لیتر بر دقیقه (60 Liters per minute) تعریف شده است.

• B: مشخص‌کننده مشخصات کویل برقی و فرمان الکترونیکی دستگاه است.

• K4: نوع اتصال الکتریکی مگنت‌ها و سوکت سنسور را مشخص می‌کند که از سوکت‌های استاندارد صنعتی و بسیار محکم بهره می‌برد.

• M: نشان‌دهنده نوع آب‌بندها و اورینگ‌های داخلی دستگاه است که عموماً از جنس متیل یا گریدهای خاص الاستومر صنعتی با مقاومت دمایی بالا استفاده شده است.

مشخصات متالوژی و جنس قطعات (Material Specification)

با توجه به اینکه این شیر پروپورشنال به طور مداوم با جریان‌های پر سرعت روغن هیدرولیک و سیگنال‌های الکتریکی فرکانس بالا سرکار دارد، رکسروت از بهترین متریال صنعتی در ساخت آن استفاده کرده است:

1. بدنه اصلی (Housing): بدنه این شیر از چدن ریخته‌گری شده با گرید هیدرولیکی بسیار بالا و ساختار گرافیت فشرده ساخته شده است تا علاوه بر تحمل فشارهای کاری بالا تا 315 بار، کمترین میزان دفرمه شدن یا انبساط حرارتی را داشته باشد.

2. اورفیس و اسپول داخلی (Orifice & Spool): قطعات متحرک داخلی از فولاد آلیاژی سخت‌کاری شده بسیار مرغوب با عمر سایشی بالا ساخته شده‌اند و با دقت میکرونی سنگ‌زنی شده‌اند تا تغییرات دبی کاملاً خطی و دقیق باشد.

3. آب‌بندها (Seals): اورینگ‌ها و پکینگ‌های داخلی از جنس ترکیبات پیشرفته ضد روغن هستند که الاستیسیته خود را در مجاورت روغن‌های معدنی هیدرولیک و دماهای کاری بالا کاملاً حفظ می‌کنند و مانع از نشتی داخلی می‌شوند.

   راهنمای فنی نصب: توجه داشته باشید که تمام شیرهای هیدرولیک استاندارد سری 2FRE10 به صورت زیرشیری یا بلوکی (Subplate Mounting) نصب می‌شوند. این بدان معناست که هیچ‌گونه رزوه‌ای بر روی بدنه خود شیر وجود ندارد؛ بلکه پورت‌های زیرین شیر با قرارگیری روی یک بلوک زیرشیری (Subplate) استاندارد مستحکم می‌شوند و سایز رزوه اتصالات لوله‌ها کاملاً وابسته به نوع بلوک انتخابی شما خواهد بود.

   ویژگی‌ها و مزایای شیر پروپورشنال Rexroth 2FRE10

   • کنترل دبی مستقل از بار: به لطف مکانیزم جبران‌کننده فشار، سرعت مصرف‌کننده با تغییر بار خط تولید، تغییر نمی‌کند و ثابت می‌ماند.

   • دقت فوق‌العاده بالا به کمک سنسور: وجود ترنسدیوسر موقعیت داخلی باعث کاهش اثر پسماند (Hysteresis) و افزایش تکرارپذیری فرآیند هیدرولیک می‌شود.

   • کنترل خطی جریان: دبی خروجی شیر کاملاً متناسب با سیگنال الکترونیکی ورودی تغییر می‌کند که این ویژگی برای سیستم‌های اتوماسیون و PLC بسیار حیاتی است.

   • بدنه مستحکم و صنعتی: کیفیت ساخت آلمانی رکسروت عملکرد بدون عیب این قطعه را در محیط‌های آلوده کارگاهی، غبارآلود و در مجاورت لرزش‌های شدید ماشین‌آلات تضمین می‌کند.
