شیر پیستونی زاویه‌ای بورکرت (BURKERT) مدل 2031

در صنایع فرآیندی حساس مانند صنایع دارویی، غذایی، بیوتکنولوژی و آرایشی-بهداشتی، کنترل جریان سیالات فرآیندی، جابجایی مواد شیمیایی خورنده، آب خالص (WFI) و بخار داغ، نیازمند تجهیزاتی با بالاترین استانداردهای بهداشتی و متریال مهندسی‌شده است. شیرهای برقی استاندارد به دلیل داشتن فضاهای مرده (Dead Legs) در ساختار خود، محل تجمع باکتری‌ها و رسوبات می‌شوند و برای این نوع کاربردها مناسب نیستند. برای حل این چالش، کمپانی پیشرو و نام‌آشنای BURKERT آلمان با طراحی BURKERT Pneumatically Operated Diaphragm Valve Type 2031، راهکاری بی‌نقص، فوق‌العاده باکیفیت و کاملاً بهداشتی (Sterile/Sanitary) را عرضه کرده است.

این کالا که در بازار ایران با نام شیر دیافراگمی پنوماتیک بورکرت کد 2031 (یا انگل ولو بهداشتی سری 2031) شناخته می‌شود، به طور اختصاصی برای فرآیندهایی طراحی شده است که سیال نباید هیچ‌گونه تماس فیزیکی با مکانیزم محرک (اکچویتور) داشته باشد. بدنه فولادی ضد زنگ و دیافراگم پیشرفته این تجهیز، پایداری فوق‌العاده‌ای را در برابر سیکل‌های استریل‌سازی مداوم (مانند سیستم‌های CIP و SIP) فراهم می‌کند. در ادامه به کالبدشکافی فنی و مهندسی این کد محصول می‌پردازیم.

مکانیزم عملکرد و ساختار مهندسی BURKERT 2031 A 25.0 EPDM VA

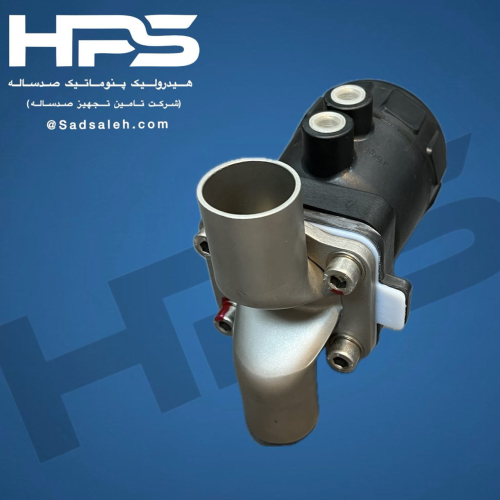

شیر دیافراگمی با فرمان پنوماتیک بورکرت مدل 2031 A 25.0 EPDM VA بر اساس کنترل جریان توسط یک محرک بادی (Pneumatic Actuator) و یک دیافراگم انعطاف‌پذیر کار می‌کند. برای درک بهتر این قطعه، کدهای درج شده در نام فنی آن را به صورت دقیق بررسی می‌کنیم:

۱. بدنه فولادی ضد زنگ با گرید عالی (VA)

کد VA نشان‌دهنده استنلس استیل (Stainless Steel) بودن بدنه این شیر است. بورکرت در ساخت بدنه این تجهیز از فولاد ضد زنگ ۳۱۶L استفاده می‌کند که مقاومت فوق‌العاده‌ای در برابر اسیدها، بازها، مواد شوینده فرآیندی و خوردگی ناشی از رطوبت و دمای بالا دارد. سطح داخلی این بدنه به صورت ویژه پولیش‌کاری شده است تا زبری سطح (Roughness) به حداقل برسد و سیال بدون چسبندگی و به روان‌ترین شکل ممکن از آن عبور کند.

۲. سایز نامی و اتصالات (25.0)

عدد 25.0 نشان‌دهنده سایز نامی کالا (Nominal Diameter – DN25) است که معادل سایز ۱ اینچ در استاندارد لوله‌کشی است. این سایز مقادیر دبی (Kv Value) بسیار بهینه‌ای را برای عبور حجم مناسبی از سیالات فرآیندی بدون ایجاد افت فشار شدید فراهم می‌سازد. رزوه‌ پورت‌های فرمان پنوماتیک این قطعه نیز به گونه‌ای طراحی شده تا به راحتی به شیلنگ‌های اتوماسیون متصل گردد.

۳. دیافراگم پیشرفته ضدشیمیایی (EPDM)

ماده اصلی آب‌بندی در این شیر، دیافراگم مجزای آن از جنس EPDM (اتیلن پروپیلن داین مونومر) است. این الاستومر گرید بهداشتی، مقاومت بسیار بالایی در برابر آب داغ، بخار، محلول‌های قلیایی و اسیدی سبک دارد. مهم‌ترین ویژگی EPDM در این شیر، عدم تغییر رنگ، بو و خواص شیمیایی سیال عبوری است که تأییدیه‌های سخت‌گیرانه صنایع غذایی و دارویی را پوشش می‌دهد.

۴. محدوده فشار کاری و پیلوت (3.5 BAR / PILOT 5-10 BAR)

این کالا برای مدیریت سیالات با فشار کاری حداکثر 3.5 بار (3.5 bar) طراحی شده است. از سوی دیگر، برای باز و بسته کردن مسیر دیافراگم، اکچویتور پنوماتیک فوقانی قطعه به یک فشار پیلوت (فرمان بادی) در بازه ۵ الی ۱۰ بار (5-10 bar) نیاز دارد. این ناهمخوانی مثبت نشان می‌دهد که محرک بادی با قدرت و ایمنی کامل، حتی در صورت وجود فشار در خط فرآیند، شیر را کاملاً آب‌بند و مسدود نگه می‌دارد.

ویژگی‌های کلیدی و مزایای رقابتی شیر دیافراگمی بورکرت

انتخاب شیر بهداشتی پنوماتیک BURKERT 2031 مزیت‌های مهندسی زیر را برای خطوط فرآیندی به همراه دارد:

• طراحی بدون فضای مرده (Zero Dead Leg): هوزینگ و نشیمنگاه دیافراگم به گونه‌ای تراشکاری شده‌اند که پس از بستن شیر، هیچ مقداری از سیال در داخل بدنه باقی نمی‌ماند و کاملاً تخلیه می‌شود. این امر ریسک فساد مواد و رشد باکتری را صفر می‌کند.

• جداسازی کامل سیال از اکچویتور: دیافراگم EPDM به عنوان یک سد فیزیکی عمل می‌کند؛ بنابراین قطعات داخلی محرک پنوماتیک هرگز در تماس با سیال فرآیندی قرار نمی‌گیرند که این امر طول عمر اکچویتور را چندین برابر می‌کند.

• محرک پلیمری مقاوم (PA Actuator): کلاهک یا اکچویتور این شیر از جنس پلی‌آمید (PA) با استحکام بالا ساخته شده است که در برابر اتمسفر خورنده کارخانجات دارویی و شیمیایی مقاومت عالی دارد.

• قابلیت نصب سنسور و پوزیشنر: در بالای محرک این شیر، امکان نصب تجهیزات جانبی مانند سوییچ‌های مانیتورینگ موقعیت یا پوزیشنرهای دیجیتال بورکرت جهت کنترل درصدی جریان وجود دارد.

  کاربردهای صنعتی شیر دیافراگمی بورکرت

  شیر دیافراگمی بورکرت سایز ۱ اینچ به دلیل ساختار استریل و متریال ضدخوردگی خود، در حساس‌ترین خطوط تولیدی صنایع کشور به کار گرفته می‌شود:

  • صنایع داروسازی و بیوتکنولوژی: کنترل مسیر آب مقطر تزریقی (WFI)، خطوط تولید سرم، واکسن و انتقال مواد اولیه دارویی استریل.

  • صنایع غذایی و نوشیدنی: خطوط پاستوریزاسیون، فرآوری محصولات لبنی، پرکن‌های آبمیوه و سیستم‌های انتقال مواد چسبنده مانند شربت‌ها.

  • صنایع آرایشی و بهداشتی: خطوط تولید شامپو، کرم‌ها و مواد شوینده مایع که نیاز به فیلتراسیون و شستشوی مداوم خط دارند.

  • تجهیزات آزمایشگاهی و ابزار دقیق پیشرفته: سیستم‌های تصفیه آب خالص و فوق خالص (RO/DI) در لایه‌های حساس صنعتی.

  نکات مهم در نصب، راه‌اندازی و نگهداری

  برای حفظ کارکرد بهینه و تضمین آب‌بندی طولانی‌مدت این شیر آلمانی، رعایت دستورالعمل‌های فنی زیر الزامی است:

  • زاویه نصب برای تخلیه کامل: جهت بهره‌مندی از ویژگی “عدم وجود فضای مرده” در خطوط دارویی، شیر باید با زاویه مشخصی نسبت به خط افق نصب شود تا سیال به صورت ثقلی کاملاً از درون بدنه تخلیه شود.

  • کیفیت هوای فرمان (پیلوت): هوای فشرده‌ای که به پورت رزوه 1/4 اینچ اکچویتور وارد می‌شود تا فرمان باز و بسته شدن را صادر کند، باید کاملاً فیلتر شده، خشک و بدون ذرات معلق باشد تا به اورینگ‌ها و مکانیزم پیستون پلیمری آسیب نرساند.

  • سیکل‌های استریل‌سازی (SIP/CIP): در هنگام شستشوی خط با بخار داغ (Sterilization in Place)، به محدودیت‌های دمایی دیافراگم EPDM توجه داشته باشید تا طول عمر الاستومر کاهش نیابد.
