Proportional Valve
این محصول کاملا مطابق عکس و اطلاعات آن می باشد. در صورت هرگونه مغایرت عکس و اطلاعات، میتوانید محصول را مرجوع کنید.
ویژگی های محصول
| پارامتر فنی | مقدار / ویژگی |
| برند | Bosch Rexroth (آلمان) |
| کد سری | 4WRTE |
| نوع شیر | 4 راهه / 3 وضعیتی (پروپرشنال) |
| سایزهای موجود | NG10 تا NG35 |
| حداکثر فشار کاری | 350 بار |
| سیگنال ورودی | 4…20 mA یا ±10 V (قابل انتخاب) |
| درجه حفاظت | IP65 (مقاوم در برابر رطوبت و گرد و غبار) |
| تکنولوژی فیدبک | الکتریکی (Electric Feedback) |

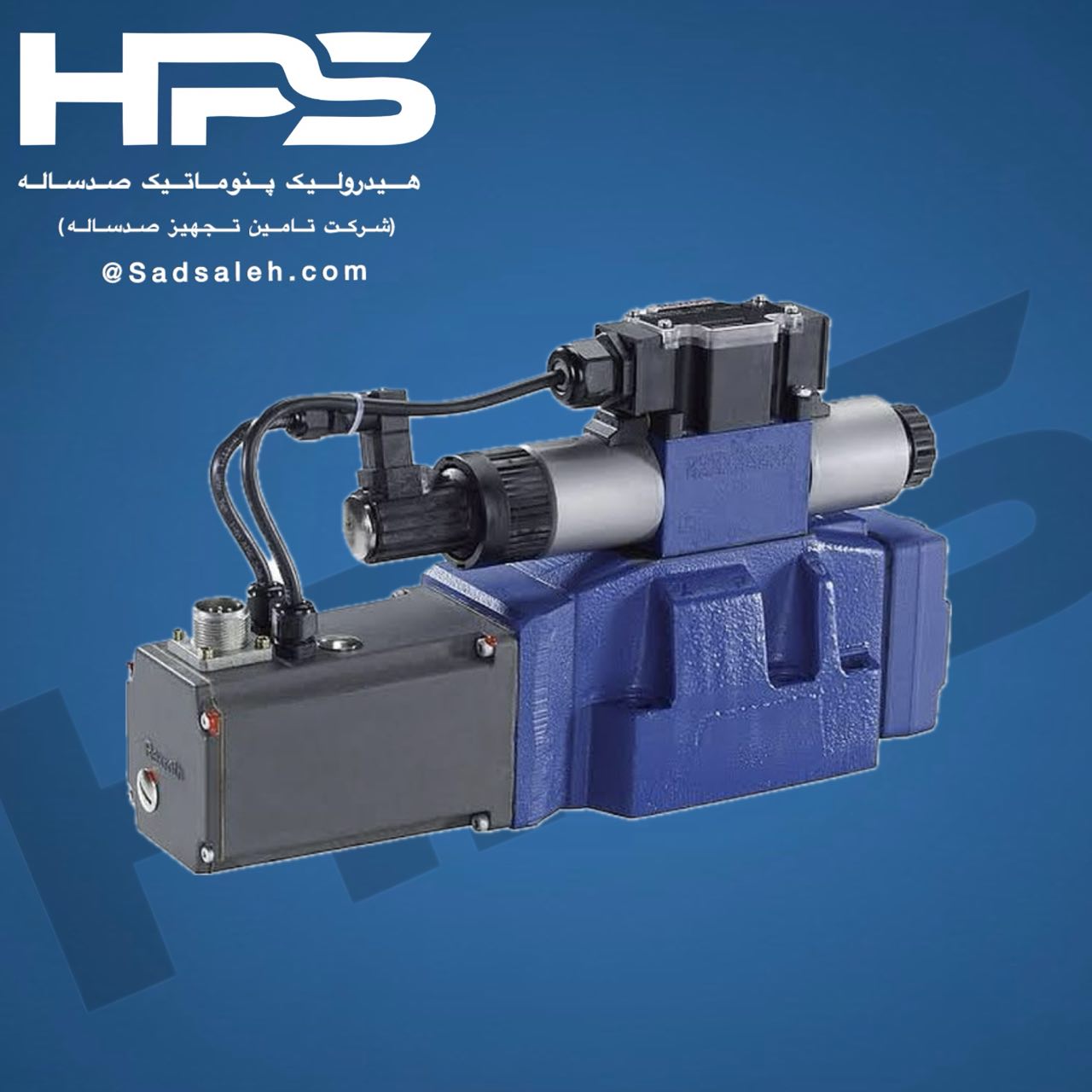

شیر Rexroth 4WRTE یک شیر کنترل جهت پروپرشنال دو مرحلهای (Two-stage) است که برای سیستمهایی با نیاز به دبی بالا و دقت بسیار زیاد طراحی شده است. تفاوت اصلی این مدل با شیرهای معمولی، مجهز بودن به برد الکترونیکی داخلی (OBE) و فیدبک الکتریکی موقعیت اسپول اصلی (Position Feedback) است که باعث میشود خطای سیستم به حداقل برسد.
معرفی محصول
کنترل دقیق (OBE): دارای برد الکترونیکی یکپارچه که نیاز به کارتهای کنترل خارجی را حذف کرده و کالیبراسیون شیر را آسانتر میکند.
پاسخدهی فوقالعاده سریع: مناسب برای فرآیندهایی که نیاز به تغییرات لحظهای و دقیق در سرعت و جهت جکهای هیدرولیک دارند.
فیدبک موقعیت (LVDT): سنسور داخلی موقعیت دقیق اسپول را به برد گزارش میدهد تا از انطباق کامل خروجی با سیگنال ورودی اطمینان حاصل شود.
طراحی دو مرحلهای: مرحله اول (Pilot) کنترل مرحله دوم (Main Stage) را بر عهده دارد که امکان کنترل دبیهای بسیار بالا را فراهم میکند.
این شیر در صنایع سنگین و هایتک که نیاز به کنترل هوشمند دارند، استفاده میشود:
صنایع فولاد و نورد: کنترل دقیق موقعیت غلتکها و سرعت خط تولید.
دستگاههای پرس سنگین: برای کنترل نرم و دقیق فکهای پرس در هنگام فرمدهی فلزات.
تزریق پلاستیک پیشرفته: کنترل سرعت تزریق و فشار نگهدارنده با دقت میلیمتری.
شبیهسازهای صنعتی: برای ایجاد حرکات دقیق و سریع مطابق با برنامهنویسی PLC.
فیلتراسیون حساس: به دلیل وجود قطعات بسیار ظریف در مرحله پایلوت، روغن سیستم باید دارای سطح تمیزی بسیار بالا (مطابق استاندارد NAS 1638 یا ISO 4406) باشد.
تغذیه الکتریکی: اطمینان حاصل کنید که منبع تغذیه 24 ولت شما دارای آمپراژ کافی و بدون نوسان (Ripple) برای برد OBE باشد.
سوکت اتصال: برای این شیرها حتماً از سوکتهای استاندارد 11 پین (7-pin + PE) با شیلد مناسب جهت جلوگیری از نویز استفاده کنید.
