ویژگیها و عملکرد کلیدی

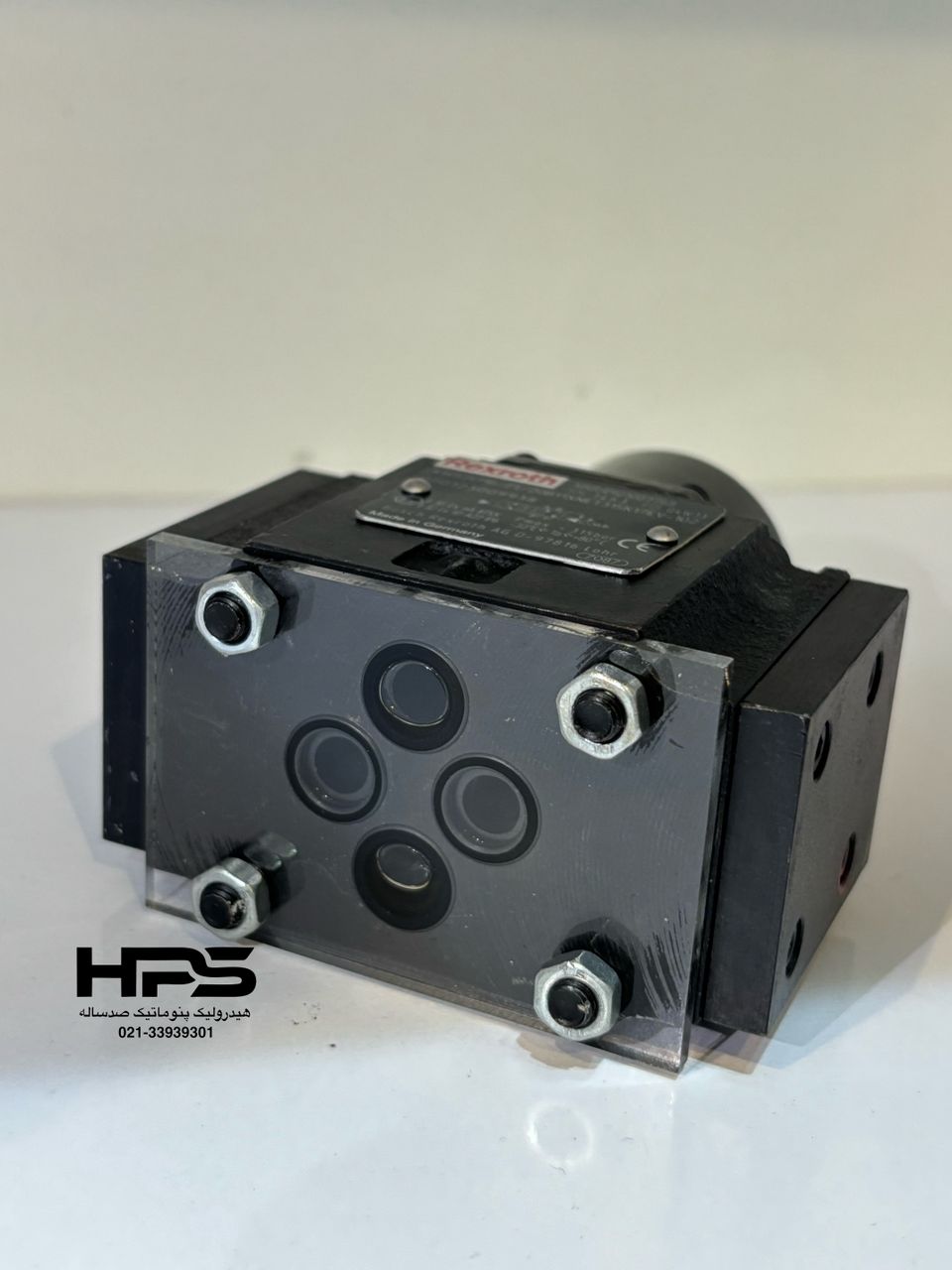

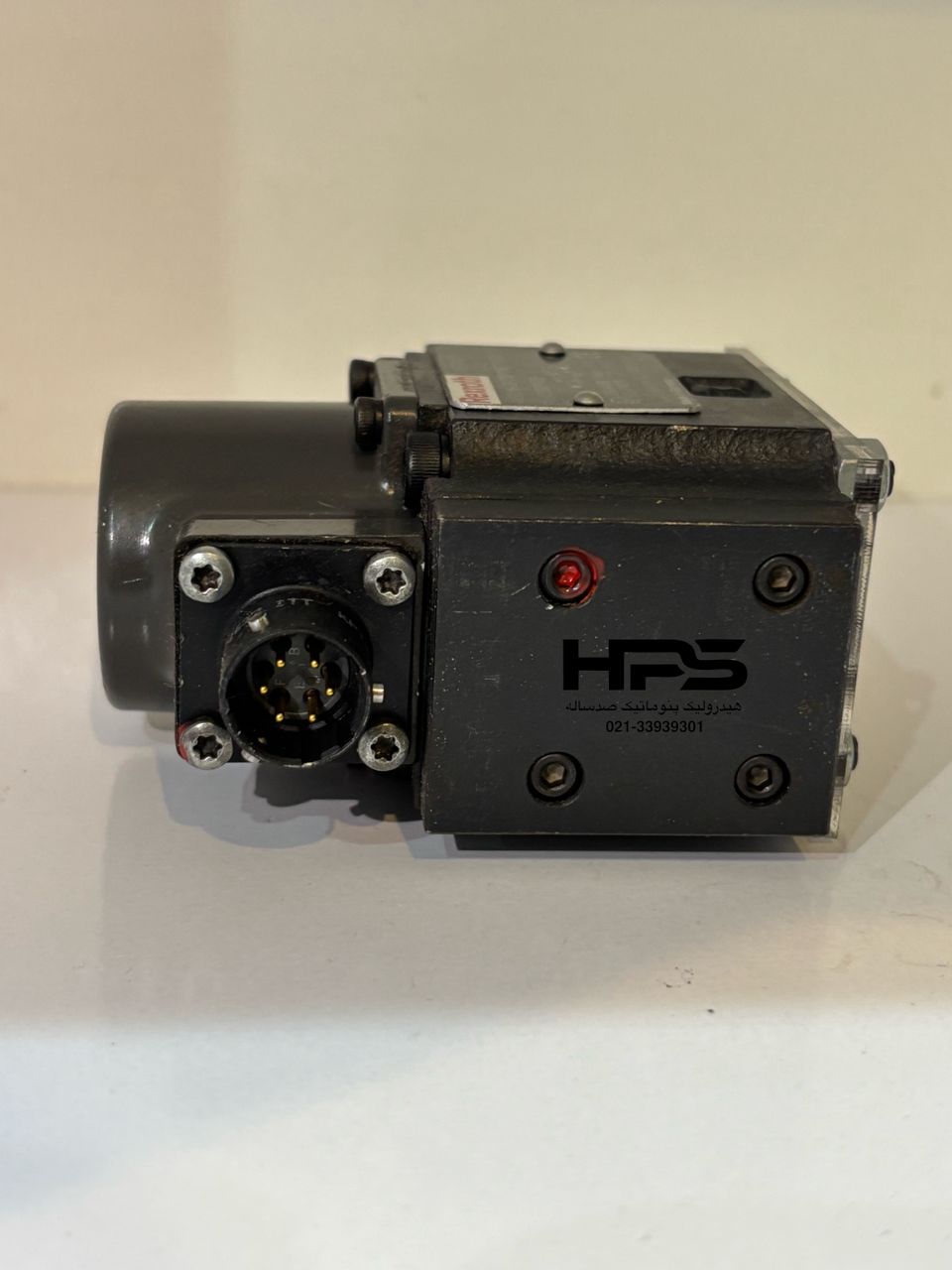

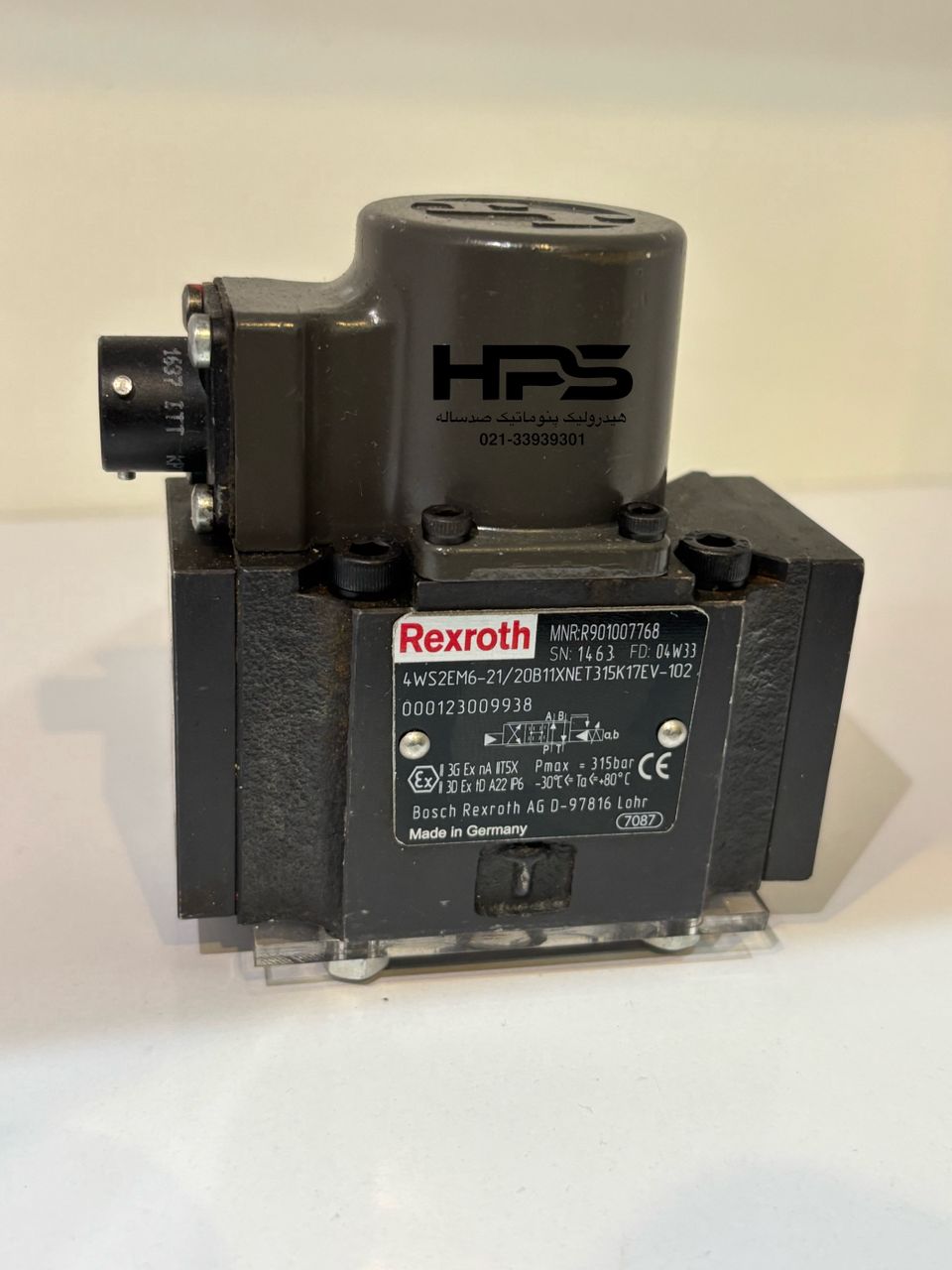

شیر برقی رکسروت (REXROTH) مدل 4WS2EM6
سروو ولو (Servo Valve) REXROTH
- این شیر جزء دسته سروو ولوها قرار میگیرد که نسبت به شیرهای پروپوشنال، دقت بالاتر، پاسخ دینامیکی سریعتر و هیسترزیس (Hysteresis) و محدوده عدم برگشت (Inversion Range) کمتری دارند. این ویژگیها آن را برای کنترلهای بسیار دقیق مناسب میکند.
ساختار دو مرحلهای
- مرحله اول (پایلوت): از نوع تقویتکننده نازل-فلاپر (Nozzle-Flapper Amplifier) یا مشابه آن استفاده میکند. موتور گشتاور الکتریکی، حرکت کوچکی را در فلاپر ایجاد میکند که جریان پایلوت به مرحله دوم را کنترل میکند.
- مرحله دوم (اصلی): جریان پایلوت، قرقره (Spool) اصلی را جابجا میکند تا جریان سیال پرقدرت را از پورت P به پورتهای A یا B هدایت کند و عملگر (سیلندر یا هیدروموتور) را کنترل کند.
فیدبک مکانیکی (M)
حرف
M در کد (4WS2E
M) نشاندهنده فیدبک مکانیکی است. در این ساختار، حرکت قرقره اصلی از طریق یک فنر مکانیکی به موتور گشتاور منتقل میشود و جریان پایلوت را تنظیم میکند. این کار تضمین میکند که موقعیت قرقره اصلی
متناسب دقیق با سیگنال الکتریکی فرمان ورودی باشد.
کاربرد ها
این شیر برای هر سیستمی که نیاز به کنترل
حلقه بسته و دقیق دارد، استفاده میشود. هدف اصلی کنترل
دقیق موقعیت، نیرو، فشار یا سرعت است:
- ماشینآلات تست و شبیهسازی: برای ایجاد حرکات دقیق و سریع.
- پرسهای هیدرولیک با دقت بالا: کنترل دقیق موقعیت و نیروی پرس.
- تولید فلزات: خطوط نورد و ماشینکاری دقیق.
- رباتیک صنعتی و سیستمهای جابجایی: که به حرکات نرم و قابل تکرار نیاز دارند.
این شیرها به دلیل دقت بالا، به
نظافت سیال هیدرولیک (کلاس تمیزی بالا) بسیار حساس هستند و نیاز به نگهداری دقیق دارند.
