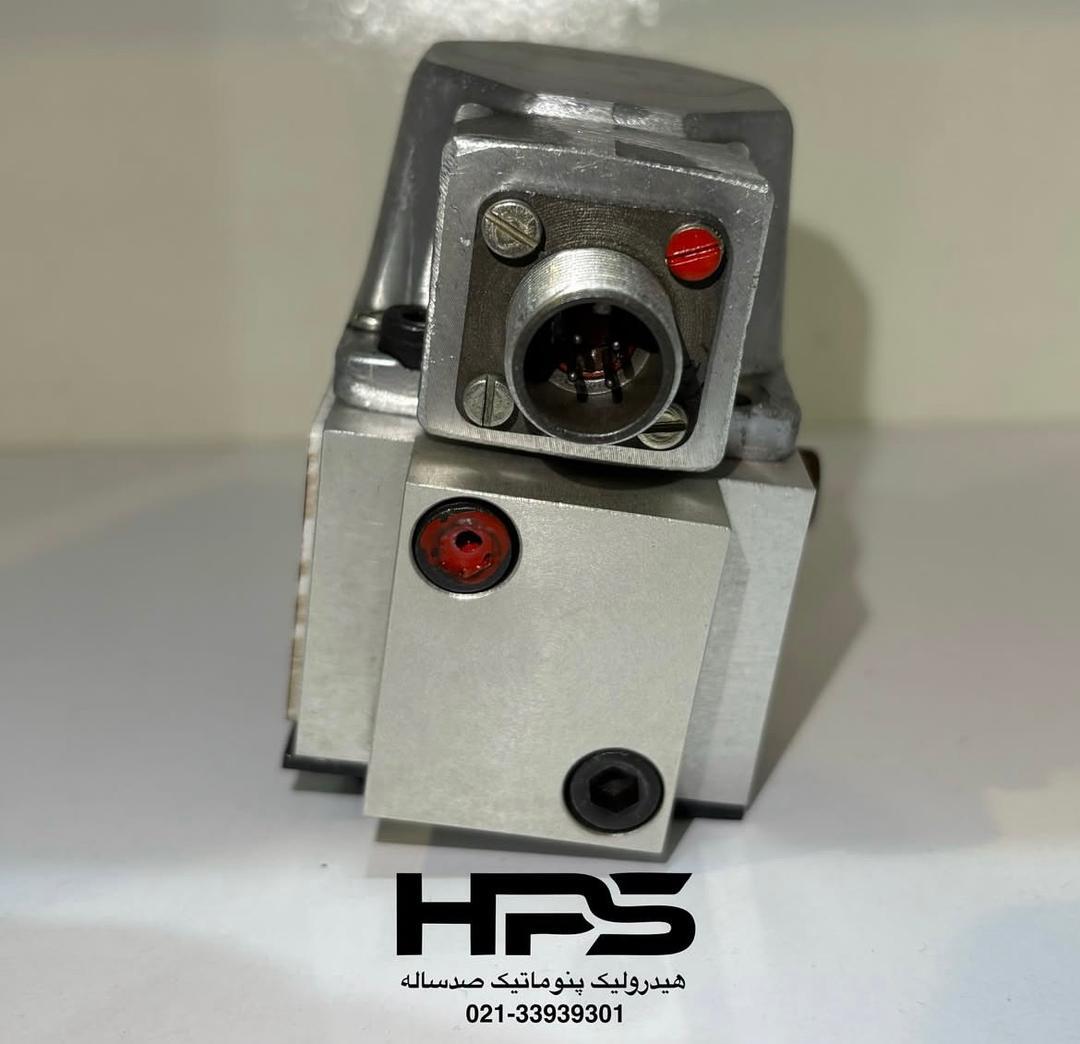

شیر برقی سروو ولو Moog D661 یک شیر هیدرولیک دو مرحلهای با عملکرد دینامیک بالا (Highresponse Series) است که برای سیستمهای کنترل حلقه بسته الکتروهیدرولیک طراحی شده است. این شیر به دلیل دقت بسیار بالا و پاسخ دینامیکی عالی، برای کنترل دقیق موقعیت، سرعت، فشار یا نیروی خروجی در عملگرهای هیدرولیک در صنایع مختلف مانند ماشینآلات تولید، نظامی، هوافضا و… مورد استفاده قرار میگیرد.
ویژگیهای کلیدی (سری D661)
- نوع شیر: سروو ولو دو مرحلهای (Two-stage Servovalve).
- کنترل: کنترل جریان روغن (Throttle Valve).
- پایلوت (Pilot Stage): از نوع ServoJet® (جت پایپ) که یک طراحی مقاوم و با پاسخ سریع است.
- الکترونیک یکپارچه (Integrated Electronics): دارای الکترونیک داخلی با فناوری SMD که به طور معمول با ولتاژ 24 ولت DC تغذیه میشود و سیگنالهای آنالوگ (مانند ±10 ولت یا ±10 میلیآمپر) را میپذیرد.
- عملکرد: مکانیسم عملکرد آن هیدرولیکی-پایلوتی است؛ یک موتور گشتاور (Torque Motor) جریان الکتریکی ورودی را به حرکت جت پایپ تبدیل میکند که این حرکت، سیال پایلوت را به سمت قرقره (Spool) اصلی هدایت کرده و آن را برای کنترل جریان اصلی جابجا میکند.

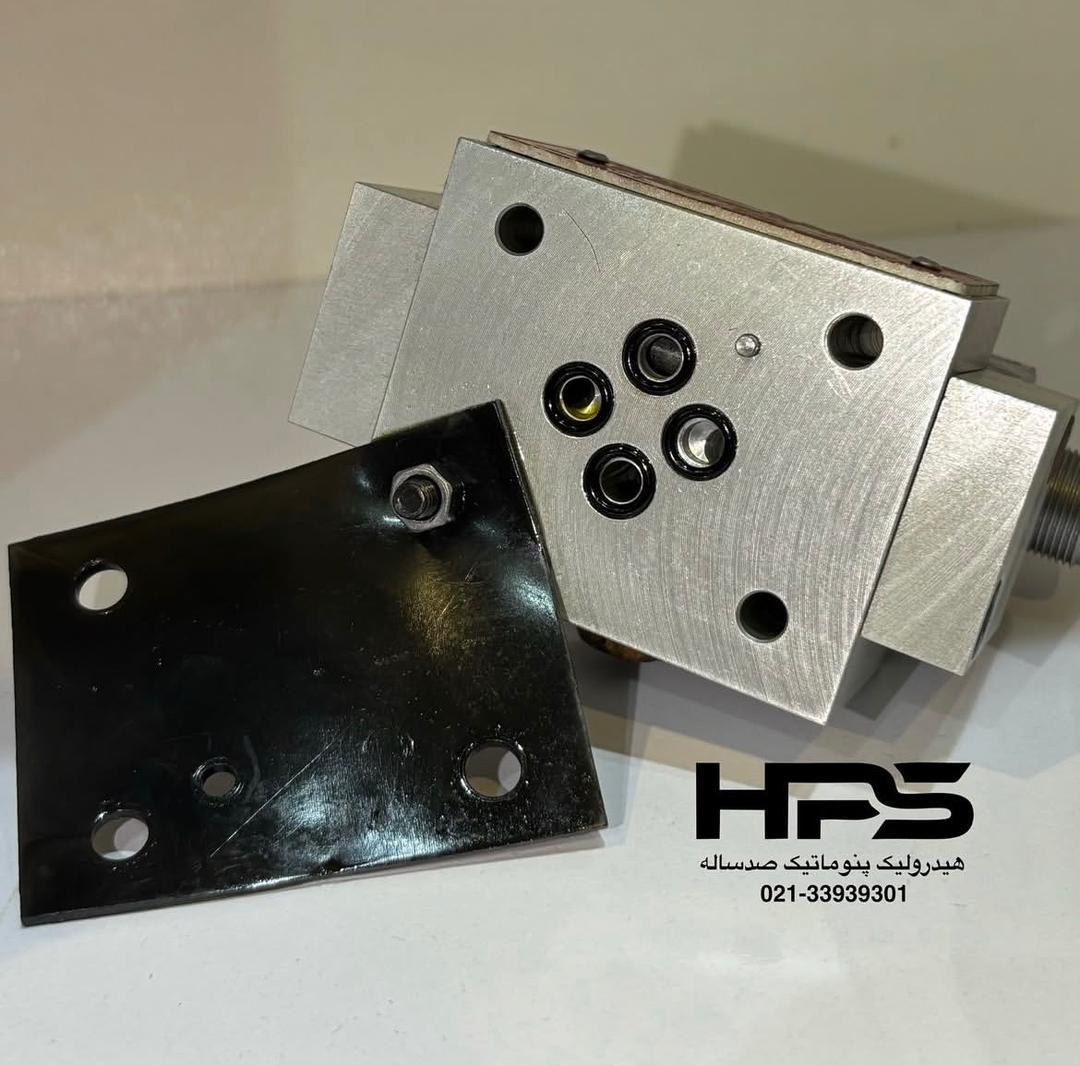

- استاندارد نصب: مطابق با استاندارد ISO 4401 سایز 05 (NG10) است.
مشخصات فنی (بر اساس سری D661)
به دلیل اینکه

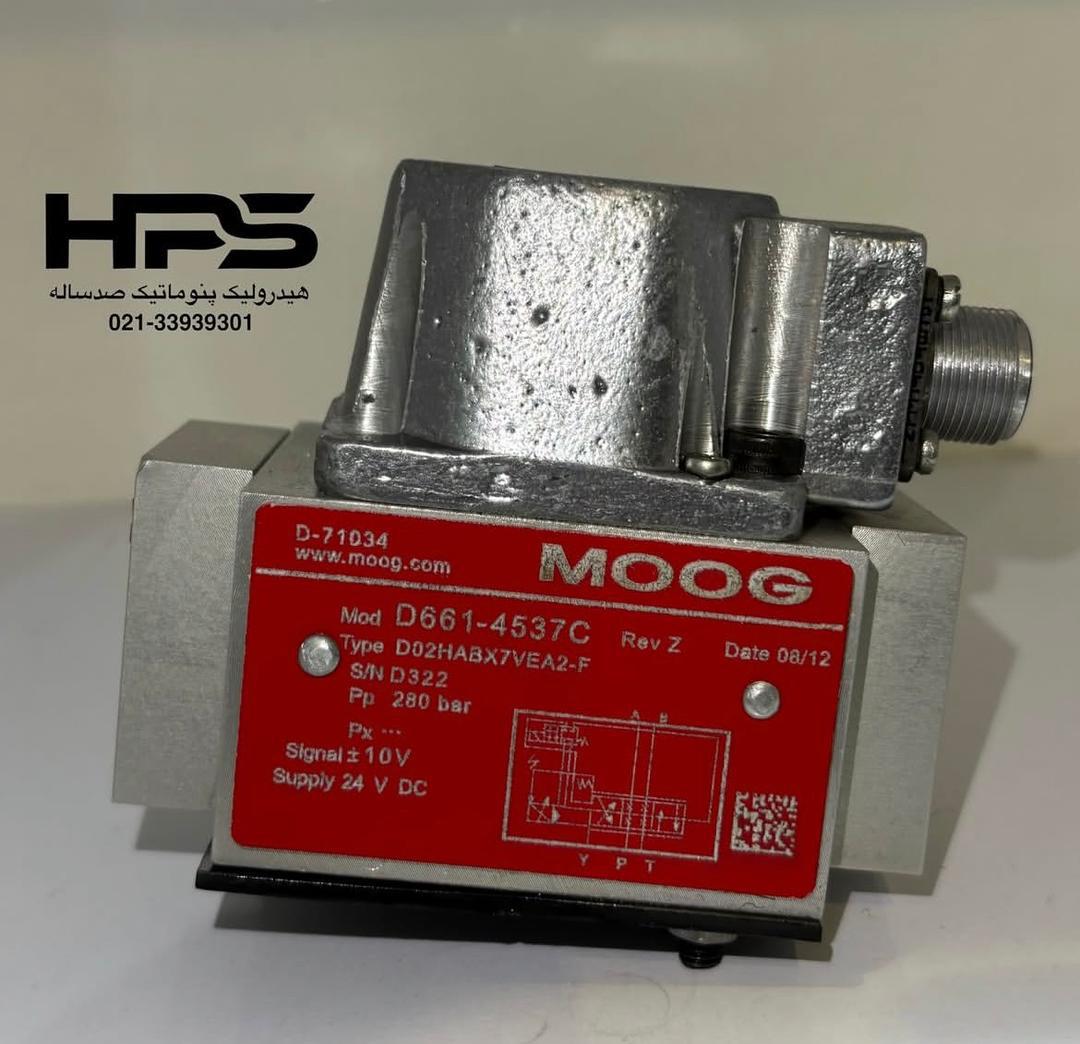

D661-4537C یک مدل خاص در سری D661 است، مشخصات دقیق جریان و سایر پارامترها بر روی
پلاک شیر درج شده است، اما مشخصات کلی سری D661 عبارتند از:
- حداکثر فشار عملیاتی: تا 350 بار (5000 psi) برای پورتهای P، A، و B.
- دبی نامی ($Q_N$): دبی در این سری معمولاً بین 20 تا 200 لیتر بر دقیقه در افت فشار نامی 35 بار (500 psi) در هر لند (Land) شیر است.
- ولتاژ تغذیه: 24 ولت DC (محدوده 18 تا 32 ولت DC).
- زمان پاسخ پله (Step Response Time): بسیار سریع، معمولاً بین 6.5 تا 18 میلیثانیه برای گام 0 تا 100 درصد.
- الزامات سیال: نیاز به سیال هیدرولیک بر پایه روغن معدنی (DIN 51524) با تمیزی بسیار بالا دارد. کلاس تمیزی توصیه شده معمولاً ISO 4406 16/13 یا بهتر است، که نشاندهنده حساسیت بالای شیر سروو به آلودگی است.
اهمیت در سیستمهای کنترل (سروو ولو)
شیرهای سروو ولو موگ مانند D661-4537C به عنوان
“قلب” یک سیستم کنترل هیدرولیک حلقه بسته عمل میکنند.
نحوه عملکرد:
- سیگنال الکتریکی فرمان (ورودی): یک سیگنال آنالوگ متناسب با فرمان مورد نظر (مثلاً موقعیت مورد نیاز سیلندر) به شیر داده میشود.
- کنترل جریان: شیر سروو این سیگنال را به جابجایی دقیق قرقره ترجمه میکند که این جابجایی میزان و جهت جریان روغن هیدرولیک به عملگر (مانند سیلندر یا هیدروموتور) را کنترل میکند.
- حلقه بسته (Closed Loop): در سیستمهای سروو، خروجی عملگر توسط یک سنسور فیدبک (مانلاً LVDT یا انکودر) اندازهگیری شده و به سیستم کنترلی برگردانده میشود تا شیر، خروجی را با دقت فوقالعادهای با فرمان ورودی تطبیق دهد.
این شیرها برای کاربردهایی که نیاز به
دقت بسیار بالا، تکرارپذیری، و پاسخ دینامیکی سریع دارند، حیاتی هستند.
اگر نیاز به جزئیات بیشتری در مورد منحنیهای عملکرد یا نصب این مدل خاص (D661-4537C) دارید، میتوانم اطلاعاتی در مورد کدهای کامل محصول (Box-Car Code) آن که معمولاً شامل جزئیات بیشتری است، جستجو کنم.
