شیر برقی کواکس (COAX) مدل MK 10

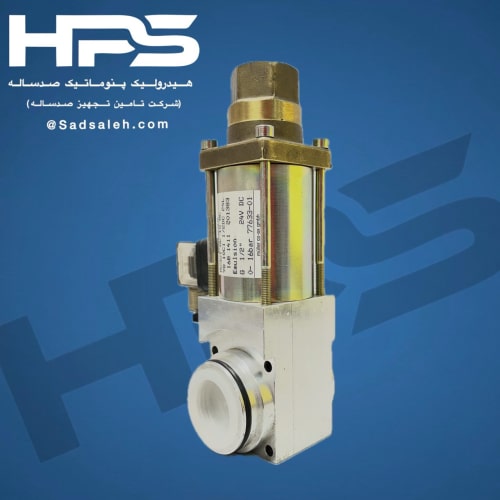

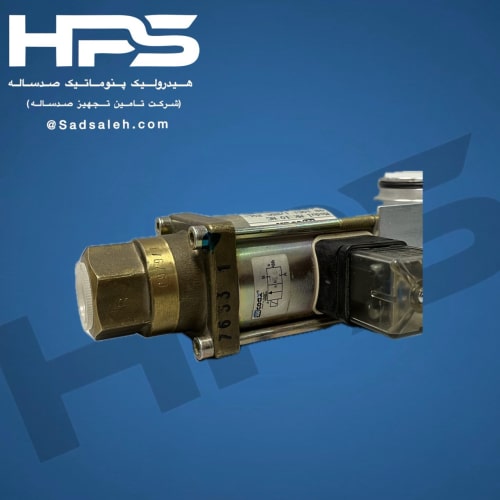

شیر کواکس (COAX) مدل MK 10 NC 98 10C1 1/2 DC 24L شیر COAX مدل MK 10 NC 98 10C1 1/2 DC 24L یک شیر قطع و وصل هم‌محور (Coaxial) با کیفیت بالا، ساخت شرکت آلمانی COAX است که برای کنترل سیالات تحت فشار و وکیوم (خلاء) در کاربردهای حساس طراحی شده است. این شیرها به دلیل ساختار منحصربه‌فرد خود، تحمل فشار بالا و سرعت پاسخ‌دهی سریع، در صنایع مختلف مورد استفاده قرار می‌گیرند. نحوه عملکرد شیر کواکسیال (هم‌محور) COAX – MK 10 NC شیرهای COAX از تکنولوژی هم‌محور (Coaxial) استفاده می‌کنند که در آن، عضو مسدودکننده (پیستون یا لوله) به صورت هم‌مرکز یا هم‌محور با جهت جریان سیال قرار دارد. این طراحی مزایای زیادی نسبت به شیرهای برقی سنتی دارد: تحمل فشار بالا: ساختار متوازن فشار در این شیرها (به دلیل احاطه شدن پیستون توسط سیال) باعث می‌شود که بتوانند فشارهای بسیار بالا (تا 98 بار در این مدل) را به راحتی و بدون نیاز به بوبین‌های بزرگ، کنترل کنند. عملکرد مستقیم: شیرهای کواکسیال از نوع عملکرد مستقیم هستند (برخلاف شیرهای دیافراگمی پایلوت که به اختلاف فشار نیاز دارند). این ویژگی باعث می‌شود بتوانند برای کنترل سیالاتی که فشار ورودی نزدیک به فشار خروجی است یا در شرایط وکیوم (خلاء) نیز به طور مطمئن کار کنند. جریان بدون محدودیت: طراحی هم‌محور، مسیری تقریباً مستقیم برای عبور سیال فراهم می‌کند که منجر به حداقل افت فشار (High Flow Rate) و جلوگیری از تجمع آلودگی‌ها می‌شود. کاربردها: این شیرها برای کنترل سیالات ساینده، آلوده، چسبناک، گازهای با فشار بالا (مانند اکسیژن و نیتروژن)، سیالات خلاء و سیستم‌های پنوماتیک پرفشار بسیار ایده‌آل هستند. برای استعلام قیمت، موجودی کالا و دریافت مشاوره تخصصی، لطفا با فروشگاه ما تماس بگیرید. هیدرولیک پنوماتیک صدساله (شرکت تامین تجهیز صدساله)

توضیح کامل‌تر در مورد شیرهای برقی کواکس (COAX Valves)

شیرهای برقی کواکس (COAX) که توسط شرکت آلمانی مردل (Müller Co-Ax GmbH) تولید می‌شوند، نسل پیشرفته‌ای از شیرهای الکترومکانیکی هستند که با طراحی خاص خود، بسیاری از محدودیت‌های شیرهای دیافراگمی سنتی را برطرف کرده‌اند. نام “کواکس” مخفف “Coaxial” (هم‌محور) است که به ساختار منحصربه‌فرد داخلی شیر اشاره دارد.

مکانیزم عملکرد هم‌محور (Coaxial Principle)

برخلاف شیرهای سنتی که پیستون یا دیسک آن‌ها عمود بر جهت جریان حرکت می‌کند، در شیرهای COAX:

• پیستون حلقوی (Annular Piston): یک پیستون یا لوله حلقوی (استوانه‌ای توخالی) به صورت هم‌مرکز با مسیر جریان اصلی قرار می‌گیرد.

• عملکرد خطی: این پیستون در جهت موازی با جریان سیال حرکت می‌کند.

• مسدودسازی: برای بستن جریان، پیستون به سمت پایین حرکت کرده و یک نشیمنگاه داخلی را مسدود می‌کند.

نتیجه این طراحی:

• بالانس فشار (Pressure Balanced): سیال از همه طرف پیستون را احاطه می‌کند. این تعادل باعث می‌شود نیروی مورد نیاز بوبین (سولنوئید) برای حرکت دادن پیستون، صرف‌نظر از فشار بالای سیال، کم باشد. این امر به بوبین اجازه می‌دهد تا شیر را در فشارهای بسیار بالا (حتی تا 500 بار در مدل‌های خاص) به راحتی باز و بسته کند.

• افت فشار بسیار کم: مسیر جریان تقریباً مستقیم است و از پیچ و خم‌های شدید جلوگیری می‌شود، بنابراین افت فشار در شیر به حداقل می‌رسد و برای دبی‌های بالا ایده‌آل است.

کاربردهای رایج

شیرهای COAX به دلیل توانایی در کنترل شرایط سخت (فشار بالا، خلاء، سیالات آلوده) در صنایع زیر بسیار پرکاربرد هستند:

• تکنولوژی وکیوم (خلاء): در سیستم‌های پوشش‌دهی و فرآیندهای نیمه‌هادی.

• صنعت گازهای صنعتی: کنترل اکسیژن، نیتروژن، آرگون در فشار بالا.

• ماشین‌آلات برش: کنترل سیال برش (Cutting Fluid) و مایعات تحت فشار.

• صنایع خودروسازی: در خطوط رنگ و تست فشار.

• پتروشیمی و انرژی: کنترل سیالات پرفشار.
