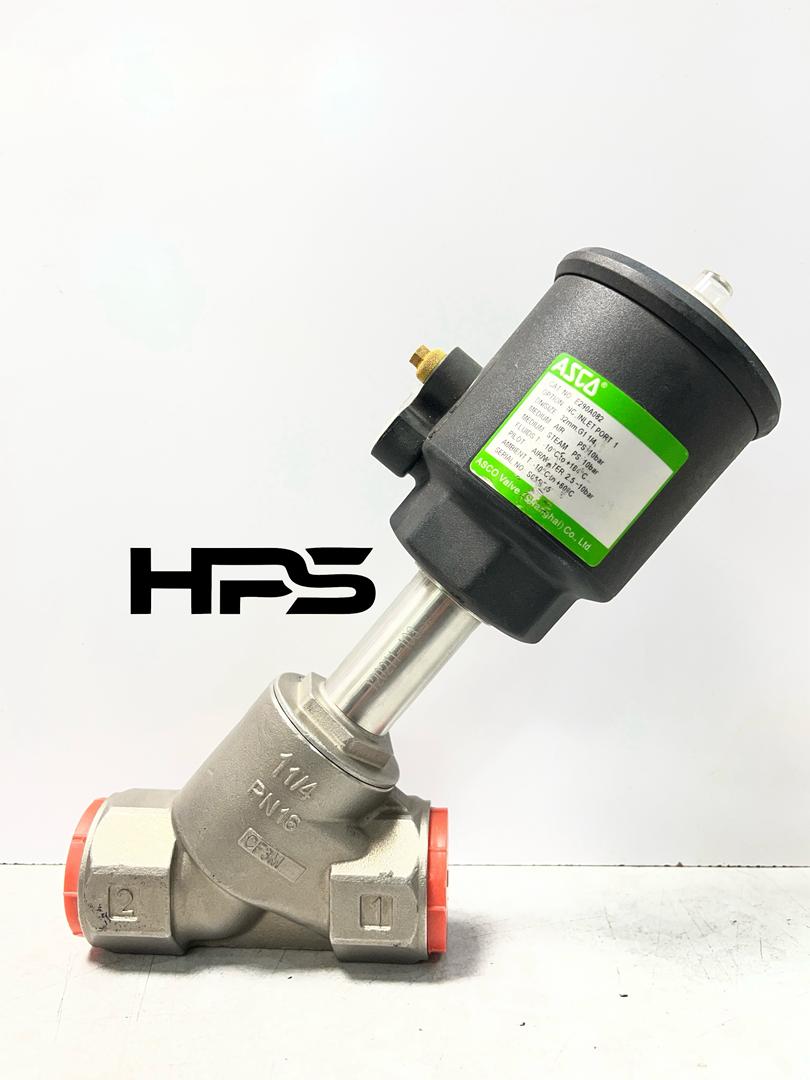

معرفی و شرح عملکرد شیر زاویهدار ASCO (Angle Seat Valve)
ساختار و عملکرد
شیرهای سری
ASCO 290 (مثل E290A082) از دو بخش اصلی تشکیل شدهاند:
- بدنه شیر (Valve Body): بخشی که سیال از آن عبور میکند و دارای طراحی زاویهدار (معمولاً 90 درجه) است. این طراحی جریان سیال را بهبود بخشیده و مقاومت در برابر جریان (افت فشار) را به حداقل میرساند.
- اکچویتور پیستونی (Piston Actuator): یک محفظه بزرگ در بالای شیر که وظیفه باز و بسته کردن دیسک داخلی را بر عهده دارد. این عملگر توسط یک سیگنال پنوماتیک (هوای فشرده) کنترل میشود و نیروی لازم برای غلبه بر فشار بالای سیال اصلی را فراهم میکند.
مزایای اصلی استفاده از Angle Seat Valve
- قابلیت اطمینان بالا: طراحی قوی پیستونی، عمر طولانی و تحمل بارهای سنگین را تضمین میکند.
- دبی (Flow Rate) عالی: مسیر جریان تقریباً مستقیم (زاویهدار)، افت فشار را نسبت به شیرهای دیافراگمی یا گُلُبی (Globe) کاهش داده و دبی سیال را افزایش میدهد.
- مناسب برای بخار و دمای بالا: به دلیل طراحی مکانیکی و مواد به کار رفته، بهترین انتخاب برای کنترل بخار و سیالات داغ است.
- تحمل سیالات آلوده: ساختار دیسک و سیت (Seat) آن به گونهای است که نسبت به شیرهای برقی معمولی، مقاومت بیشتری در برابر سیالات حاوی ذرات معلق (Slightly Contaminated) دارد.
- کنترل سریع: زمان پاسخگویی (Opening/Closing Time) این شیرها بسیار سریع است.
کاربردهای اصلی
شیرهای زاویهدار ASCO در بخشهای مختلف صنعت استفاده میشوند:
- سیستمهای بخار: کنترل جریان بخار در بویلرها و مبدلهای حرارتی.
- صنایع غذایی و آشامیدنی: در فرآیندهای استریلیزاسیون (CIP/SIP) و پر کردن (Filling).
- تصفیه آب: کنترل دبی در فیلتراسیون و سیستمهای RO.
